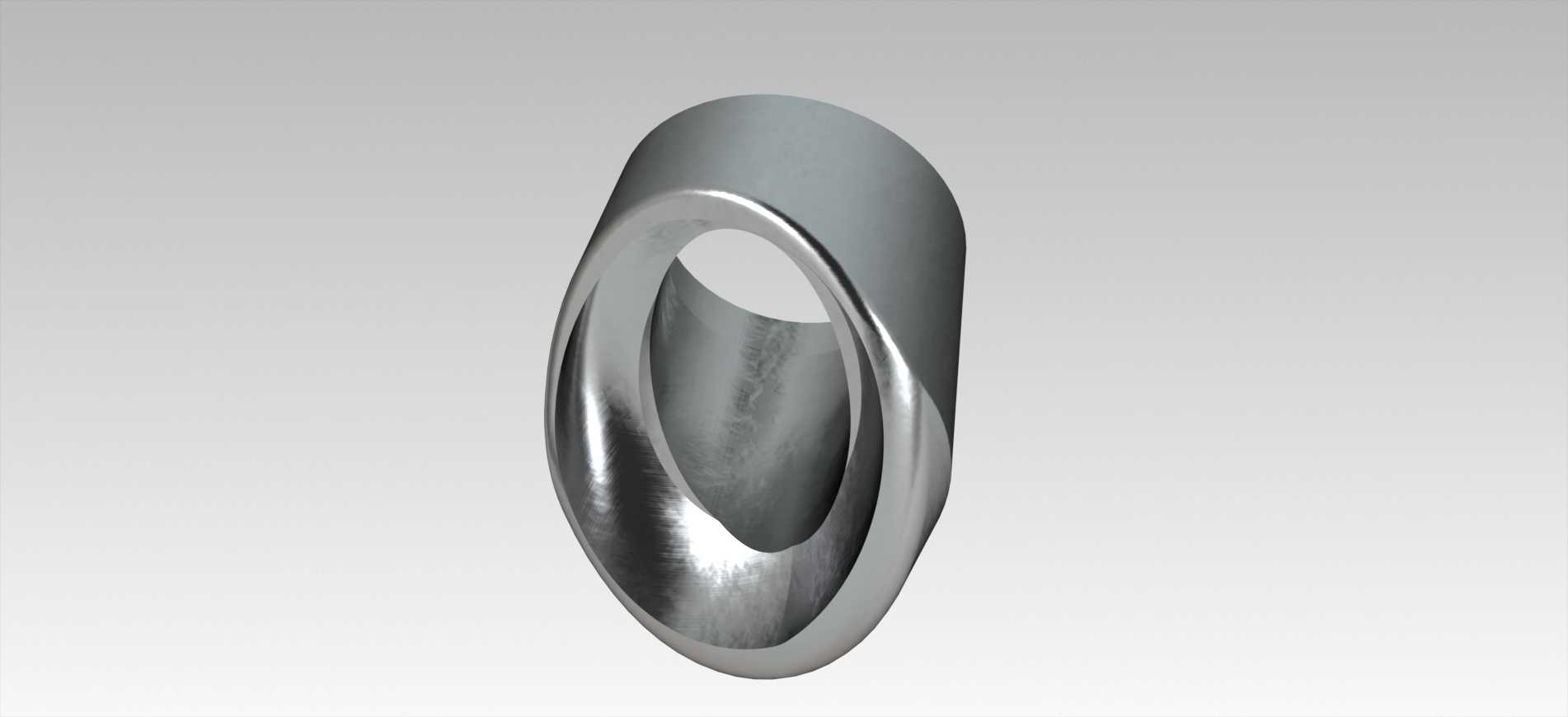

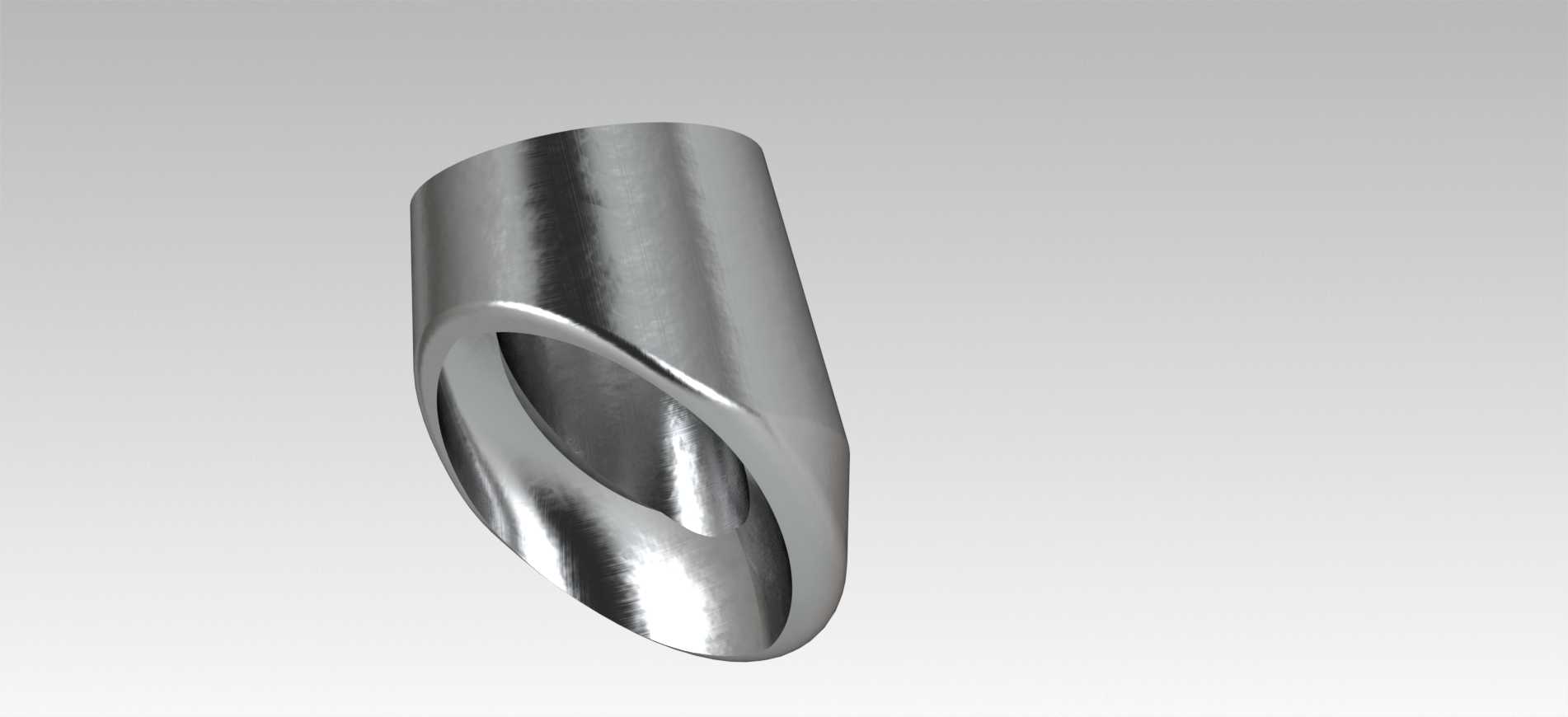

ASME标准斜接弯头管道连接配件

在石油化工、电力输送、市政给排水等涉及流体介质输送的管路系统中，分支连接与转向衔接的部件选型直接决定整套管网的运行可靠性与密封寿命，这款符合ASME标准的斜接式支管台弯头，正是针对小角度分支引出、管路转向同时需要兼顾支管连接强度的工况设计的专用管件。从实际工程应用场景来看，这类管件常被用在主管道需要斜向引出支管、同时完成管路角度转向的位置，比如炼化装置的工艺管线伴热分支、长输管线的压力检测点引出、循环水系统的旁通管路衔接处，相比传统采用标准弯头加焊接支管台的组合方案，一体化成型的斜接弯头支管台能减少两道环向焊缝，降低管路系统的泄漏点数量，同时减少管路安装时的焊缝探伤工作量，提升现场装配效率。从产品功能特性来看，该管件采用流线型的过渡曲面设计，内壁与主管道、支管的衔接处做了平滑圆弧过渡，能大幅降低介质流经转向与分支位置时的湍流阻力，减少介质对管壁的冲蚀磨损，尤其适合输送含固体颗粒的浆料、高温高压蒸汽、腐蚀性化工介质等工况，能有效延长管路局部易损位置的服役周期。在设计思路上，这款管件严格遵循ASME B16.11等相关管件标准的压力等级要求，整体壁厚按照对应压力等级的管道壁厚做等强度匹配，支管连接端的坡口角度、对接端面的尺寸公差都严格适配对应规格的配管参数，安装时可直接与主管道做承插或者对焊连接，不需要额外加工过渡坡口，能有效降低现场施工的加工难度。从外形尺寸与安装边界来看，该管件的整体轴向长度、转弯半径都经过优化，相比同规格的标准弯头加支管台的组合结构，整体占用的安装空间缩小约30%，在管路排布密集的装置区、管廊夹层等安装空间受限的场景下，能有效规避相邻管线的干涉问题，安装时仅需要在主管道对应位置开出匹配的斜向坡口，将管件的对接端面与主管道坡口贴合后完成环缝焊接即可，焊接完成后不需要额外做结构补强，管件自身的加强结构已经能满足分支位置的强度要求，可承受管路系统的水锤冲击、温度交变带来的应力变形，避免长期运行过程中分支位置出现焊缝开裂、介质泄漏等故障。在三维建模过程中，这类管件的曲面过渡是建模的核心难点，需要严格匹配标准规定的转弯半径与支管引出角度，保证内壁曲面的曲率连续，避免出现局部应力集中的结构，同时对接端面的尺寸公差要严格控制，保证与标准管道对接时的同轴度，避免安装时出现错边问题影响焊接质量。
