渐开线直齿圆柱齿轮三维结构设计

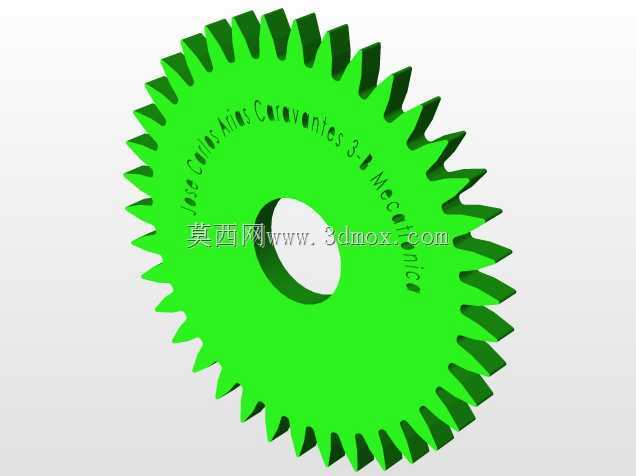

　　这套直齿圆柱齿轮的三维结构，完整还原了渐开线齿廓的成型逻辑与工程细节，可直接用于传动系统的运动仿真、干涉校验与装配适配。从实际工况出发，齿轮的齿顶圆、分度圆、齿根圆参数经过匹配校核，轮齿沿圆周均匀排布，啮合过程中能保持稳定的瞬时传动比，避免转速波动带来的冲击与振动。齿轮中心设置同轴安装孔，可与传动轴形成间隙配合或过渡配合，孔位与齿圈的同轴度公差在建模阶段就做了约束，能减少装配后的径向跳动。轮齿部分采用标准渐开线齿面，齿顶做了微小修缘处理，可降低啮合切入时的边缘接触应力，延长轮齿的疲劳寿命。齿轮端面平整，厚度方向尺寸统一，既可以单级使用完成平行轴之间的动力传递，也能够多件串联组成轮系，实现减速、增速或换向的功能。在轻工输送设备、

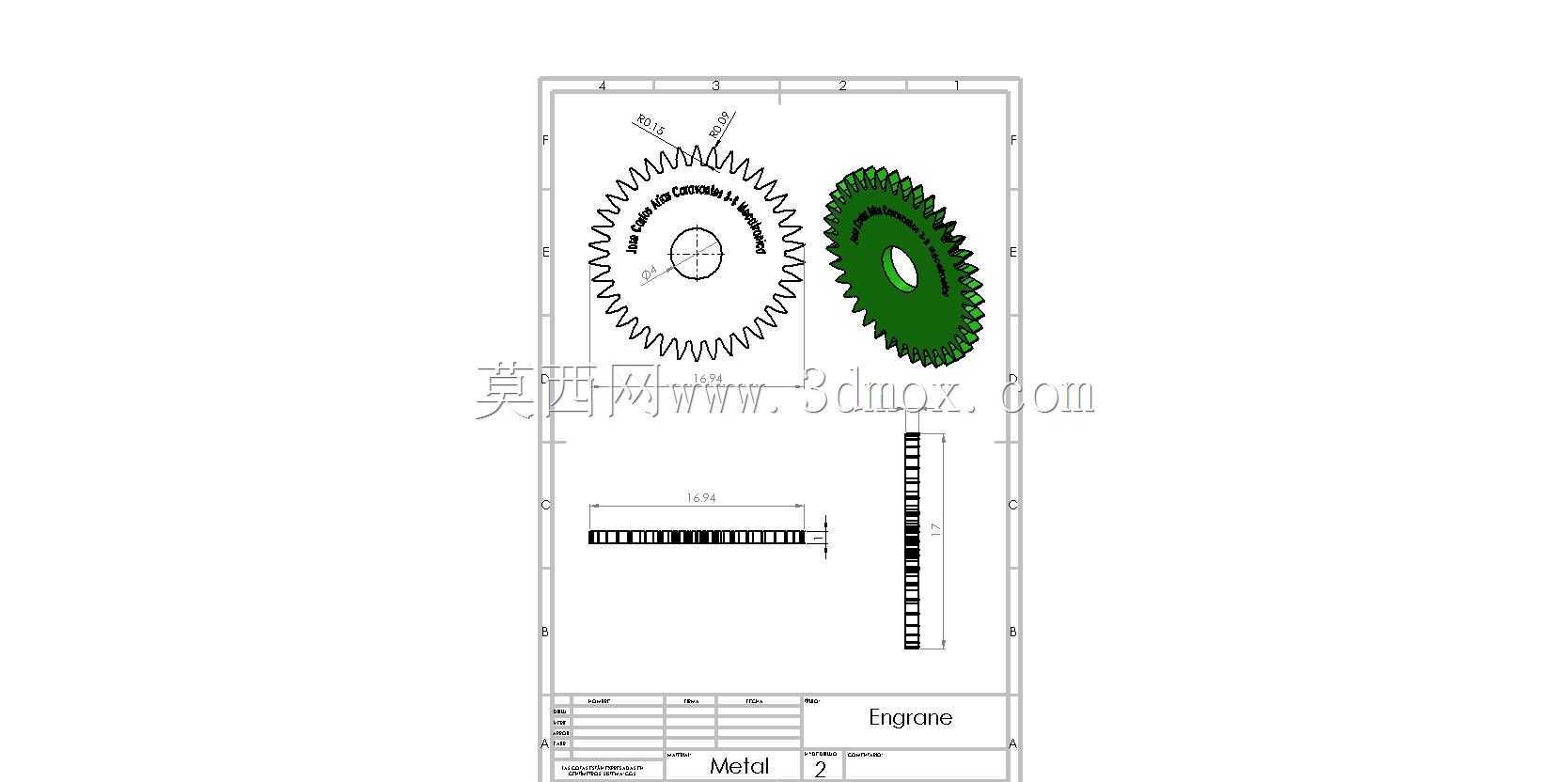

　　小型机床进给机构、自动化生产线的传动单元中，这类直齿轮是应用最广泛的基础零件，它没有轴向力，支撑结构设计简单，安装维护便捷，对轴承的轴向承载要求更低。建模过程中先通过参数化方程生成渐开线齿廓，再经过阵列、切除、倒角等特征完成整体造型，齿根处保留了合理的过渡圆角，避免应力集中导致断齿。从安装边界来看，齿轮的外径决定了啮合配对齿轮的中心距范围，厚度尺寸则对应传动轴的轴向定位空间，设计时需要预留出挡圈或键连接的装配位置，同时保证轮齿啮合时不会与周边机架、护罩发生空间干涉。三维模型完整呈现了齿向、齿距、齿厚等关键结构特征，可用于生成工程图纸、指导加工成型，也能在虚拟装配中验证传动路线的合理性，帮助结构工程师快速完成传动方案的迭代优化。
