工业立式电气控制柜内部结构设计

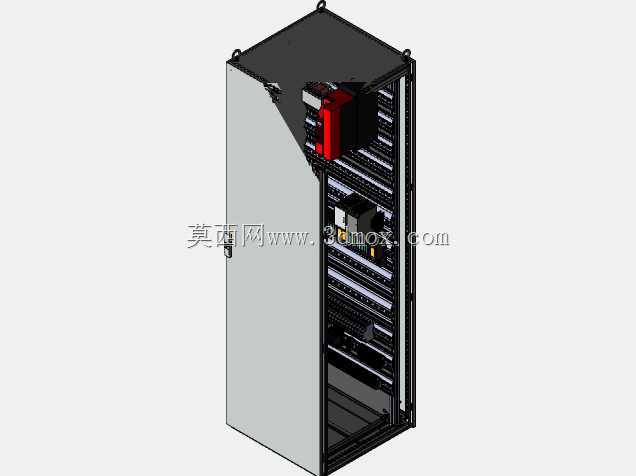

　　这款立式柜体采用落地式安装结构，整体为长方体钣金焊接框架，正面配置单扇外开门，门体侧边加装锁具，可实现非授权人员的操作隔离。柜体顶部预留吊装孔位，方便车间内的转运与就位安装，底部预留进出线开孔，适配电缆桥架或地面走线的不同布线场景。从剖视视角可直接观察到内部的分层安装布局，竖向安装梁沿柜体两侧通长布置，安装孔位按标准模数排布，可根据元器件尺寸灵活调整层板或安装导轨的固定位置。内部集成的电气元件包含主回路断路器、控制回路端子排、信号处理模块以及散热组件，强弱电区域在布局上做了物理分隔，减少动力线缆对信号线路的电磁干扰。柜门与柜体框架的连接处采用加厚铰链，可承受长期反复开合的载荷，门体边缘粘贴密封胶条，能够阻挡车间内的粉尘、

　　潮气进入柜体内部，适配普通机加工车间、装配生产线的现场环境。在实际产线应用中，这类柜体常作为设备级控制中枢，就近布置在自动化生产线旁，承载PLC、继电器、接线端子等核心元件，完成设备动力配电、逻辑信号中转、执行机构驱动的功能。设计阶段优先考虑了现场维护的操作空间，柜体内部预留了不小于规范要求的接线操作余量，线缆沿竖向理线架规整排布，每个回路的线缆都预留了维护弯折余量，避免后期检修时拉扯线缆造成端子松动。柜体的安装边界需在现场布局时提前校核，柜体后侧与墙面预留足够的散热与检修距离，开门方向需避开生产线主通道，防止门体开启时影响物料转运。柜体顶部的散热区域避开正上方的管线接头，防止冷凝水滴入元件区域，钣金折弯处均做了圆角处理，

　　避免安装维护过程中划伤线缆或操作人员。整个柜体的结构建模完整还原了钣金件的折弯扣合结构、元件的装配位置以及线缆的走向逻辑，可直接用于柜体加工前的结构校核、元件排布干涉检查，也能作为电气装配作业的直观参考，帮助装配人员提前理解柜内布局，减少现场装配时的返工调整。
