户外防水传感控制箱及接插组件

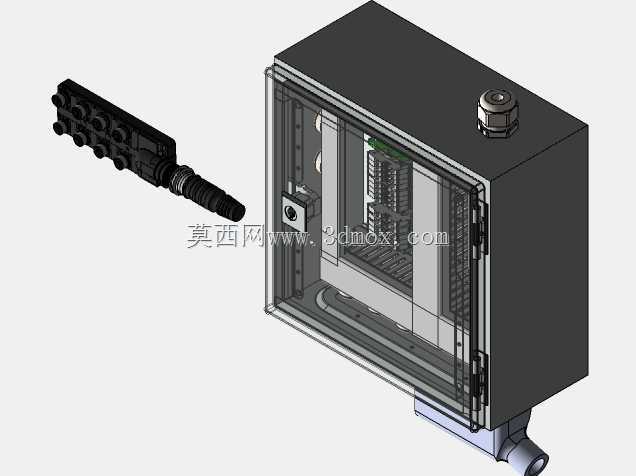

　　这套结构包含壁挂式防护箱体与配套的多针航空接插组件，核心面向工业现场的传感信号采集、变送与就近接线场景，常见于机床周边、物流输送线、户外检测工位以及存在少量粉尘、溅水的生产区域。箱体采用薄钢板折弯焊接成型，正面配置透明观察门与压紧锁具，既可以在不开门状态下观察内部模块指示灯，也能在检修时快速开启；门沿四周布置连续密封胶条，配合顶部的防水电缆格兰头，能够阻挡冲洗水花与粉尘侵入，适合车间普通环境下的长期挂载使用。箱体背部预留安装支脚，可直接固定在墙面、立柱或设备机架上，底部同样预留电缆引入位置，方便从桥架或穿管方向进线。内部空间按照导轨安装思路规划，预留了DIN导轨、端子排以及小型信号处理模块的布置区域，强弱电走线可通过线卡分区固定，

　　避免信号干扰；箱体边角做了折弯加强处理，在壁厚有限的情况下提升整体刚性，减少运输和安装过程中的形变。配套的黑色接插组件为多芯集成式连接器，端部带有螺纹锁紧结构，插合后可提供可靠的机械保持与基础防护能力，适合传感器线束的快速拆装。多触点排布能够同时覆盖电源、信号与备用线芯，尾部的护套结构可对线缆弯折处提供应力释放，降低现场拖拽造成的芯线断裂风险。在三维建模过程中，箱体的门铰开启角度、锁舌与门框的配合间隙、格兰头的安装空间都需要重点核对，否则实际装配时容易出现门体干涉或线缆弯曲半径不足的问题。接插件部分则要关注插针间距、锁紧螺帽行程以及尾部线缆出口直径，这些尺寸直接决定选型替换时的兼容性。整体结构没有复杂曲面，建模重点在于钣金展开余量、

　　密封压缩量以及内部电气元件的安装边界。对于结构工程师而言，这类模型可直接用于设备布局干涉检查、安装板开孔定位以及现场接线方案评审；对电气设计人员，则可据此核算箱内散热空间、端子数量与线缆走向，从而在项目前期提前发现安装维护层面的隐患。
