多轴联动传感检测工装夹具结构

　　这套工装结构主要面向产线在线检测与工位定位场景，常见于零部件尺寸抽检、装配位姿校准、接近开关或光电传感器的安装验证环节。实际使用中，工件被推入前端红色包覆的定位区域后，侧向与竖向的导向件先完成粗定位，再由多组可调滑台带动检测元件贴近被测面，避免人工手持量具带来的读数偏差与重复定位误差。

　　从结构组成看，框架主体采用型材拼接思路，纵向立柱承担主要抗弯载荷，横向悬臂预留了足够的传感器安装孔位。不同位置的直线导轨承担两个方向的进给：一组负责检测头的前后推进，保证触头与工件基准面的接触压力稳定；另一组负责高度方向的升降，适配不同批次工件的轮廓高差。端部的黑色执行件可连接气路或小型推杆，在检测完成后自动退回，给操作人员留出上下料空间。

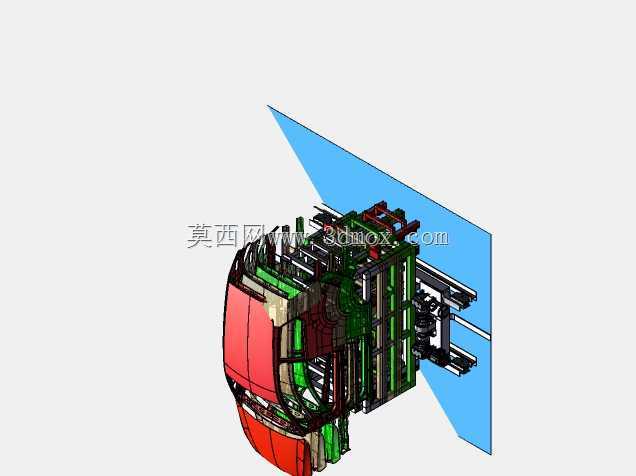

　　设计时优先考虑的是安装边界与干涉问题。前端定位罩的曲面轮廓需要与工件外形贴合，因此在三维建模阶段就要把工件数模纳入装配体，逐段检查夹具开合、滑台全行程运动以及传感器走线空间。蓝色基准面在图中代表工装的安装背板，现场可直接固定在工作台立面或铝型材机架上；背板与主体框架之间的连接孔做了长圆孔设计，允许整体在水平方向微调，补偿机架焊接或拼装带来的位置误差。

　　功能特性上，这套结构并不局限于单一传感器类型。安装板上的孔位同时兼容圆柱型接近开关、方型光电传感器以及接触式位移测头，更换检测元件时只需调整螺母位置，无需重新加工基板。导向部分采用滑块与导轨配合，运动阻力小，长期运行后也能通过侧隙调整螺钉补偿磨损。红色护罩一方面遮挡切屑、灰尘与焊渣，另一方面在人工取放件时形成物理防护，降低运动部件夹手风险。

　　尺寸布置方面，竖向导轨的有效行程覆盖工件从底部基准到顶部检测点的高差，横向悬臂伸出长度则根据传感器最小检测距离设定，既保证信号稳定，又不让检测头过于靠近工件而发生碰撞。框架后部预留了线槽与接头安装空间，气管、电缆可沿立柱内侧下行，保持工位整洁。对于需要频繁换型的产线，这种模块化框架能够通过更换前端定位块与调整滑台位置快速复用，减少专用工装的重复投入，也便于在三维设计阶段直接进行运动仿真与干涉检查，缩短现场调试周期。
