立式悬臂信息采集终端设备结构

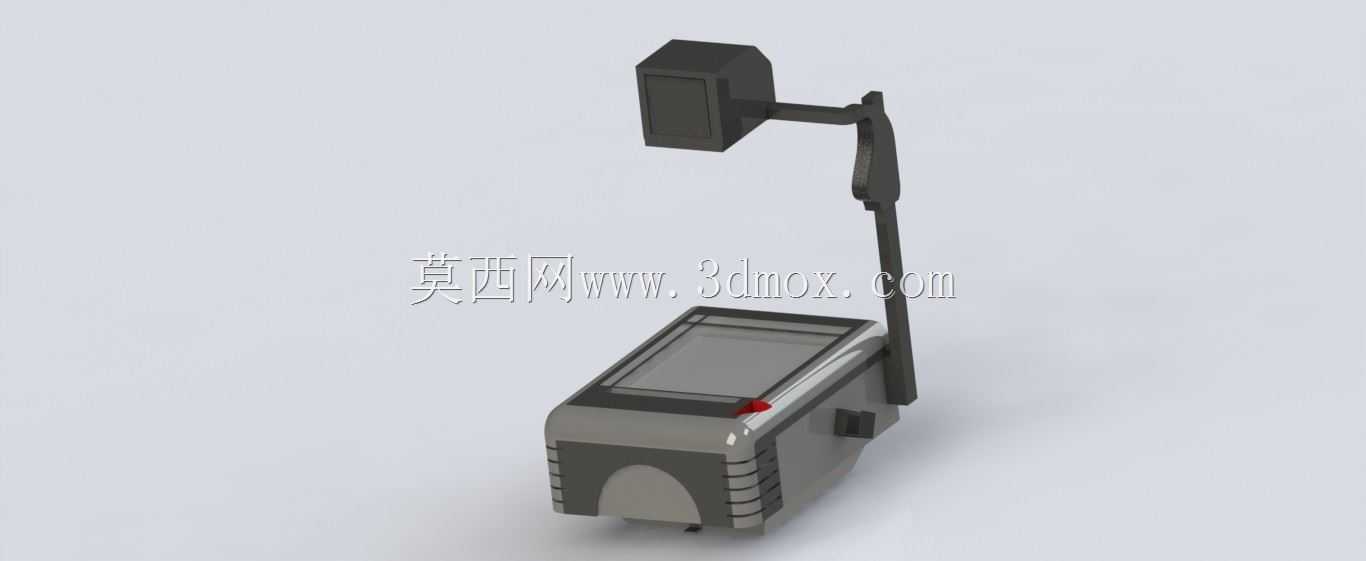

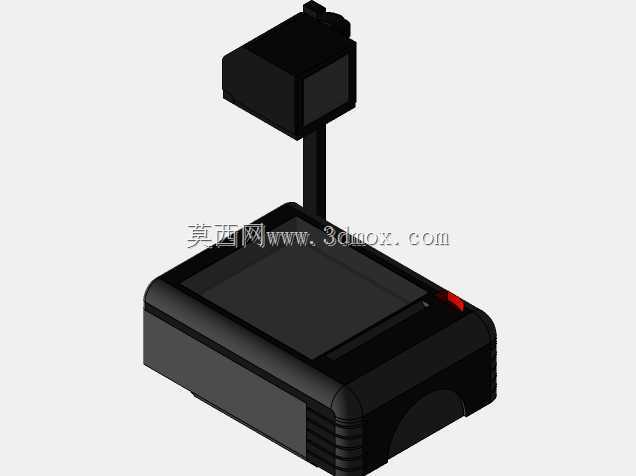

　　该设备采用立式主机箱搭配单悬臂上扬支撑的布局，下部箱体作为整机承载基础，内部预留电路板、电源模块与传感处理单元的安装空间，箱体正面设置触控显示区域，便于现场操作人员直接读取数据、切换参数与查看运行状态。悬臂从主机后侧向上延伸后弯折，末端固定方形采集模块，可将检测端抬升至高于操作人员或被测工位的位置，避免桌面或生产线台面遮挡，适用于工位视觉识别、物料信息核验、环境参数监测、近距离非接触测量等场景。

　　从结构设计角度看，下部箱体采用近似方正的造型，边角做过渡处理，既提升外壳强度，也减少现场磕碰风险；箱体侧面预留散热与接口安装位，可根据实际需求布置电源接口、通讯接口与扩展端子。悬臂部分承担定位与走线双重作用，杆体内部可容纳采集模块的供电与信号线缆，使外观保持整洁，同时降低线缆被拉扯、磨损的概率。末端采集盒为封闭方形结构，能够保护内部感光或敏感元件，安装面与悬臂连接处可设置角度调节结构，方便在调试阶段对准检测区域。

　　现场布置时，设备可直接放置于检验台、装配工位旁或自动化线体边，下部箱体需要保留足够的操作与维护空间，正面显示区应避开强光直射，以保证触控与读数清晰。悬臂上扬后整体高度明显高于箱体，安装边界不仅要考虑底面占地，还要核算上方采集模块在水平方向的伸出范围，防止与周边机架、传送线或操作人员动作路径发生干涉。若用于固定工位，可在箱体底部增加安装孔或配重结构，提升长期运行稳定性；若需要频繁转场，则应控制箱体重量并在底部设置防滑垫。

　　建模过程中需要重点处理三部分关系：一是箱体内部元件与外壳开孔的对应位置，确保显示窗、按钮、接口和散热槽互不冲突；二是悬臂与主机、采集盒之间的连接过渡，该处既要承受末端模块重量，也要保留外观连续性；三是整机重心校核，由于采集模块位于悬臂端部，重心会向支撑侧偏移，箱体宽度与底部支撑面需匹配悬臂高度，避免设备在受碰或调节角度时失稳。细节上，红色按键布置在显示区旁，可作为急停或确认触发件；箱体下部的弧形内凹区域可作为握持或检修让位，背部则适合布置开关、线槽和铭牌。

　　这类结构的优势在于将人机交互单元与高位采集单元分离：下部箱体负责数据处理、供电和操作，上部模块负责信号获取，二者通过悬臂形成稳定的空间位置关系。相比普通平放式检测仪器，它能够减少台面占用，并让采集端更接近被测对象；相比完全固定在机架上的检测装置，它又具备独立放置、整体移位和快速调试的便利性。结构设计时应围绕检测距离、视角范围、线缆走向和维护便利性反复调整悬臂长度与弯折角度，使设备在满足功能的同时保持紧凑可靠。
