CA6140车床专用异形定位夹具结构

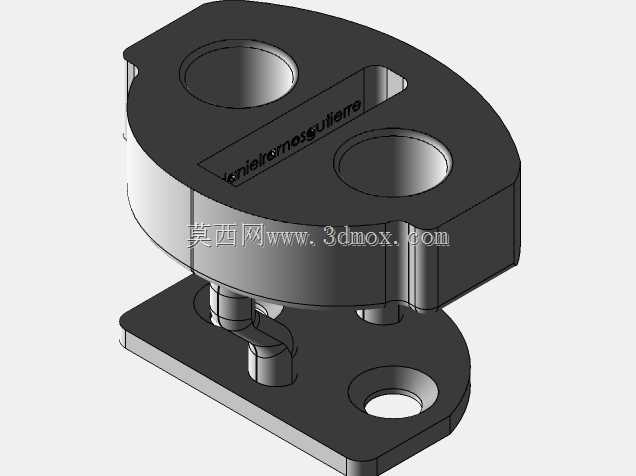

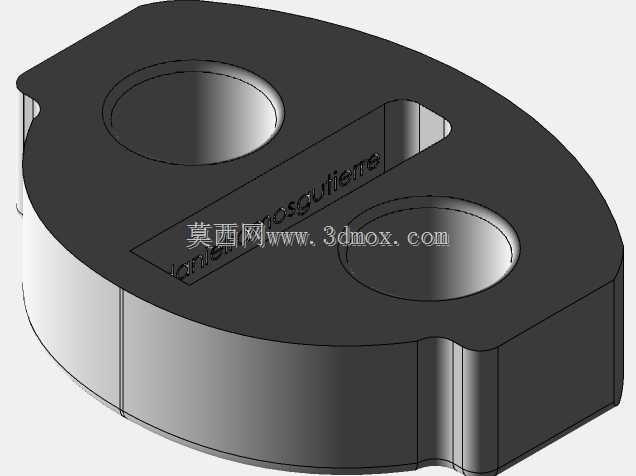

　　这款夹具是针对CA6140普通车床加工场景开发的专用装夹定位部件，主要适配轴类、盘类异形工件在车削工序中的装夹需求，解决常规卡盘无法稳定夹持非规则轮廓工件的加工痛点。在实际车床加工场景中，不少待加工工件存在非对称轮廓、偏心加工位或者需要避让刀具走刀路径的结构，常规三爪卡盘、四爪卡盘装夹时要么找正时间过长，要么夹持力分布不均导致车削过程中工件振颤，影响加工面的粗糙度和尺寸精度，这款夹具就是为填补这类装夹空白设计的。从结构特性来看，主体采用一体式块状结构，整体轮廓做了半圆弧与直边结合的异形设计，两个同轴度要求极高的圆形通孔作为核心定位基准，孔壁的粗糙度和圆柱度公差控制在IT7级以内，能够与车床主轴端的定位销或者连接法兰实现无间隙配合，

　　保证夹具安装后的回转精度。两个定位孔之间开设的长条形通槽，是为了适配不同中心距的工件定位需求，槽的侧壁做了0.2mm的倒角处理，避免装夹时工件棱边与槽壁发生卡滞，同时槽的底面经过平磨加工，平面度公差不超过0.01mm，可作为工件装夹的辅助支撑面。夹具侧面的刻字区域是为了做工位标识，避免多套相似夹具混用导致的装夹错误，这类细节在批量加工场景中能有效降低换型出错的概率。设计过程中优先考虑了装夹刚性，主体厚度根据最大夹持工件的切削力计算确定，在保证夹具整体重量不超过车床主轴端额定负载的前提下，尽量提升主体壁厚，避免高速回转时夹具自身产生形变。安装边界方面，夹具的最大外轮廓回转半径经过校核，不会与车床的刀架、护罩等部件发生运动干涉，

　　安装时通过两个定位孔与主轴端的连接柱配合后，再用螺栓从夹具背面的沉孔锁紧，沉孔的深度刚好容纳螺栓头，保证夹具背面与主轴安装面完全贴合，不会出现间隙导致的回转跳动。实际使用时，待加工工件通过夹具上的定位销孔和长槽完成定位后，用快换压板压紧即可开始车削作业，相比四爪卡盘单工件找正时间能缩短60%以上，同时夹持稳定性提升明显，在断续车削加工场景下也能保证工件的装夹可靠性。夹具的非圆弧侧边做了1.5mm的圆角处理，避免操作人员上下料时被锐边划伤，同时也减少了高速回转时的风阻和动平衡偏差，整套夹具在完成加工后做了发黑处理，提升表面防锈能力，适配车间多切削液的工作环境。
