多通道工业传感信号采集控制箱

　　该箱体结构面向车间设备状态监测、产线工艺参数采集以及实验室多点位传感信号集中接入场景，常用于把分散布置的温度、压力、接近开关或光电传感器信号汇集到同一接线界面，再统一送往PLC、数据采集卡或上位控制系统。实际使用中，这类单元既可以作为设备旁的现场端子箱，也能嵌入小型控制柜内部，承担信号转接、回路标识和初步整理的作用，减少现场线缆来回折返造成的维护混乱。

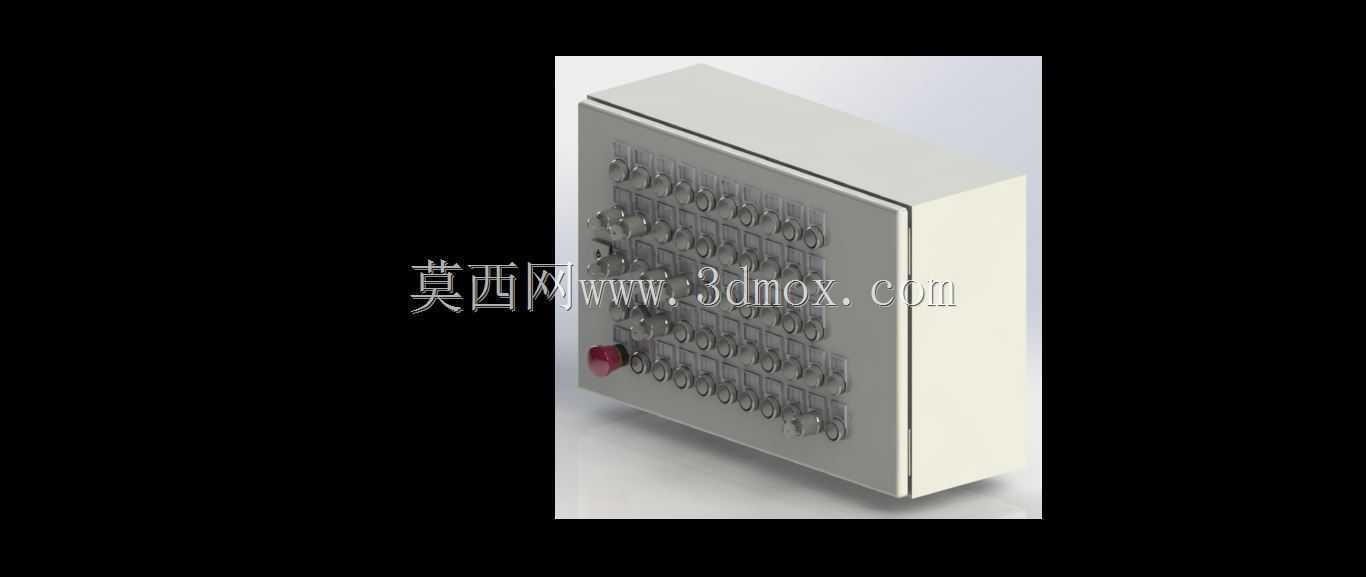

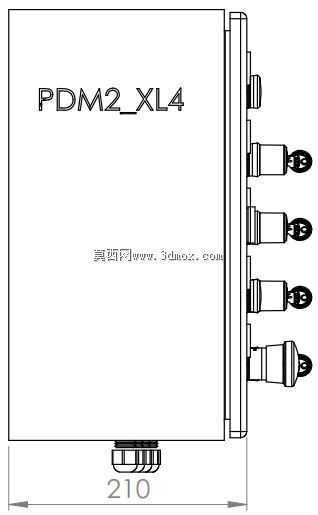

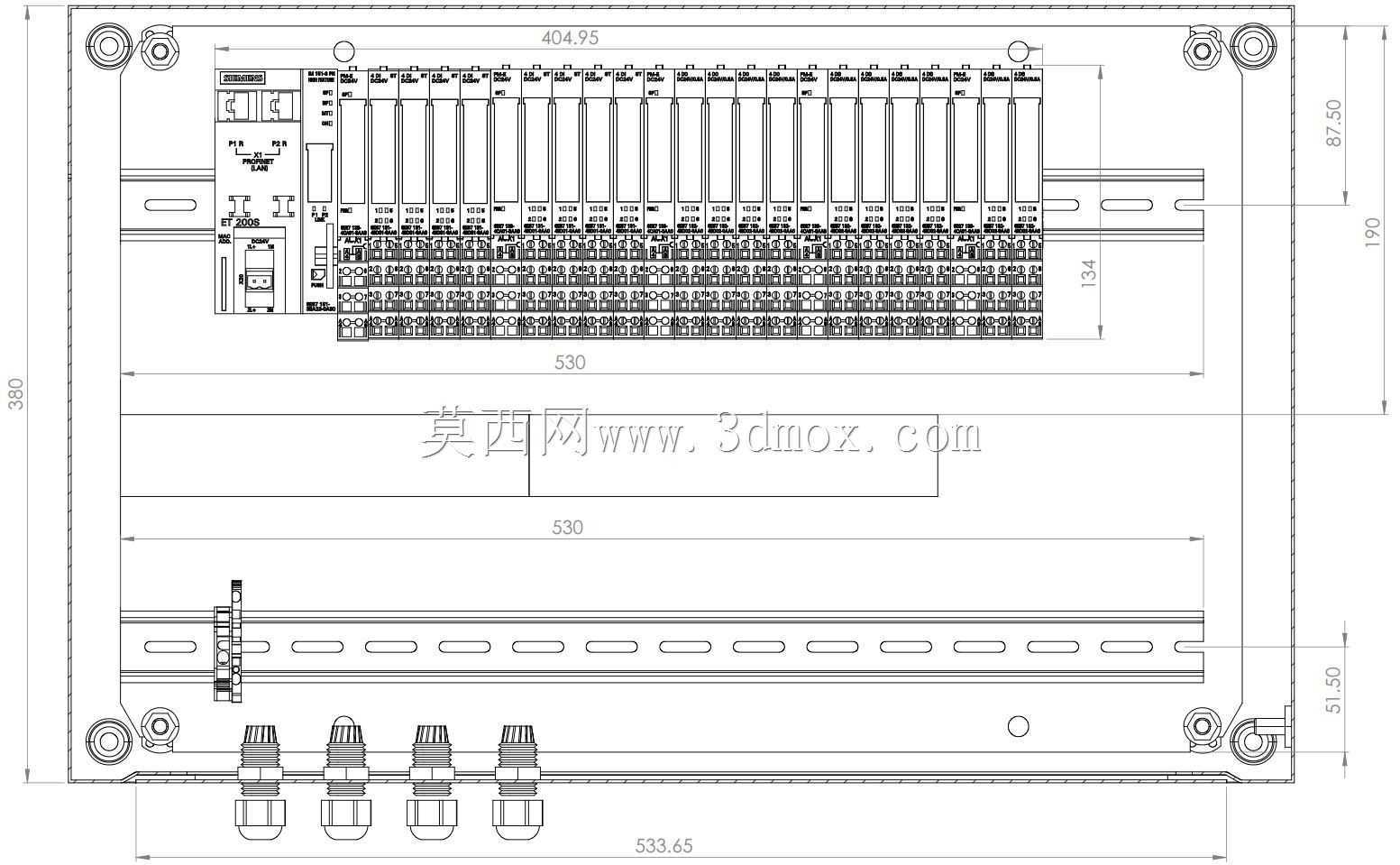

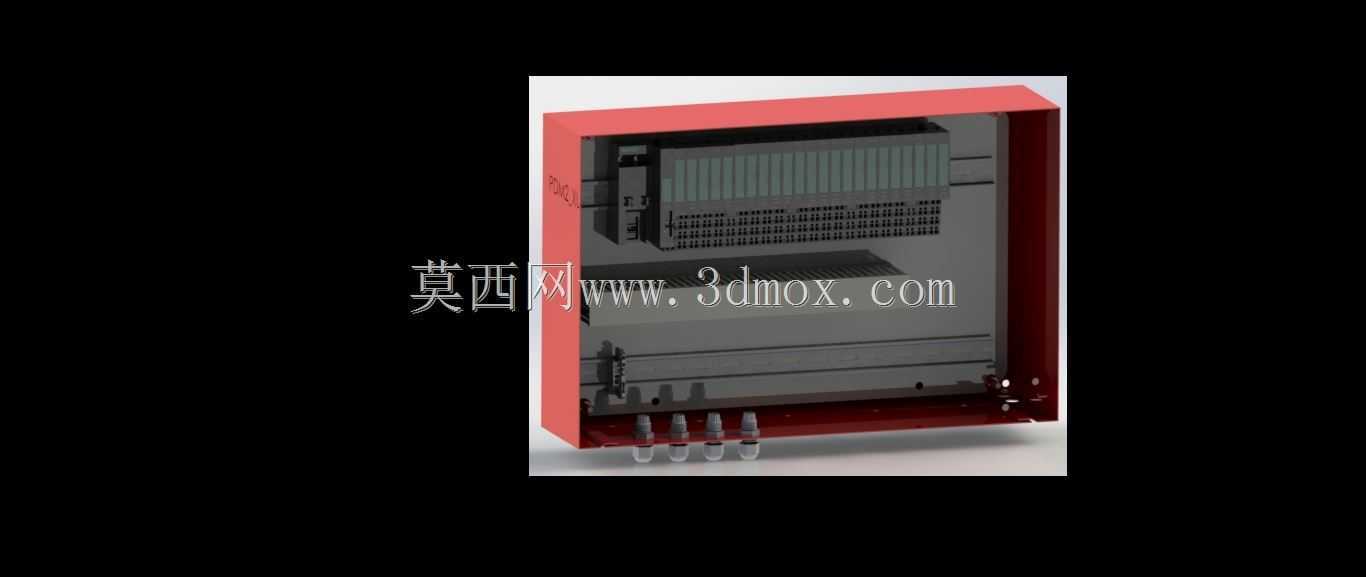

　　从结构上看，模型采用长方体封闭壳体，正面布置密集的接线与指示区域，端口按行列规则排布，便于工程师按通道编号逐点接线、查线和更换。箱体侧面与背部预留平整安装面，可通过螺钉固定在安装板、墙面或支架上；前面板与主体之间形成明确的操作边界，外部接线集中在可视区域，内部则保留容纳端子排、小型转接板和线束的空间。设计时需要重点关注面板开孔间距、端子与壳体边缘的安全距离，以及箱门或盖板闭合后对线束弯折半径的影响，避免多股线缆在箱内堆积造成挤压。

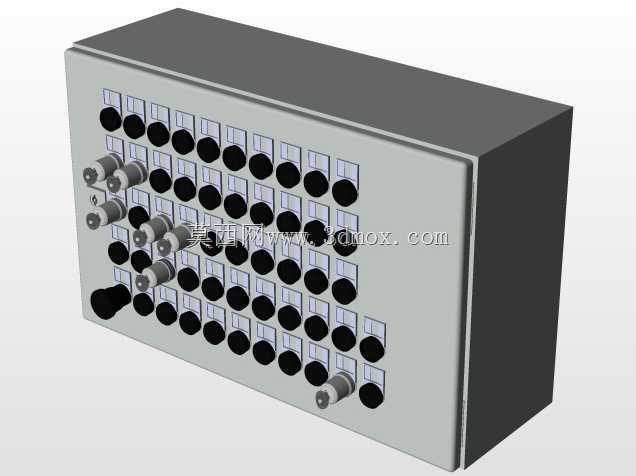

　　壳体外形以直角钣金或型材拼接思路构建，边角规整，适合按标准板金展开加工。前面板元件区密度较高，模型在每个通道位置保留了一致的安装特征，有利于系列化扩展：当通道数变化时，只需调整面板长度和内部安装导轨，不必重新建立整体框架。箱体左下角设置醒目的操作或指示元件，可作为电源、复位或状态提示位，使操作人员在密集通道中快速识别主功能区。

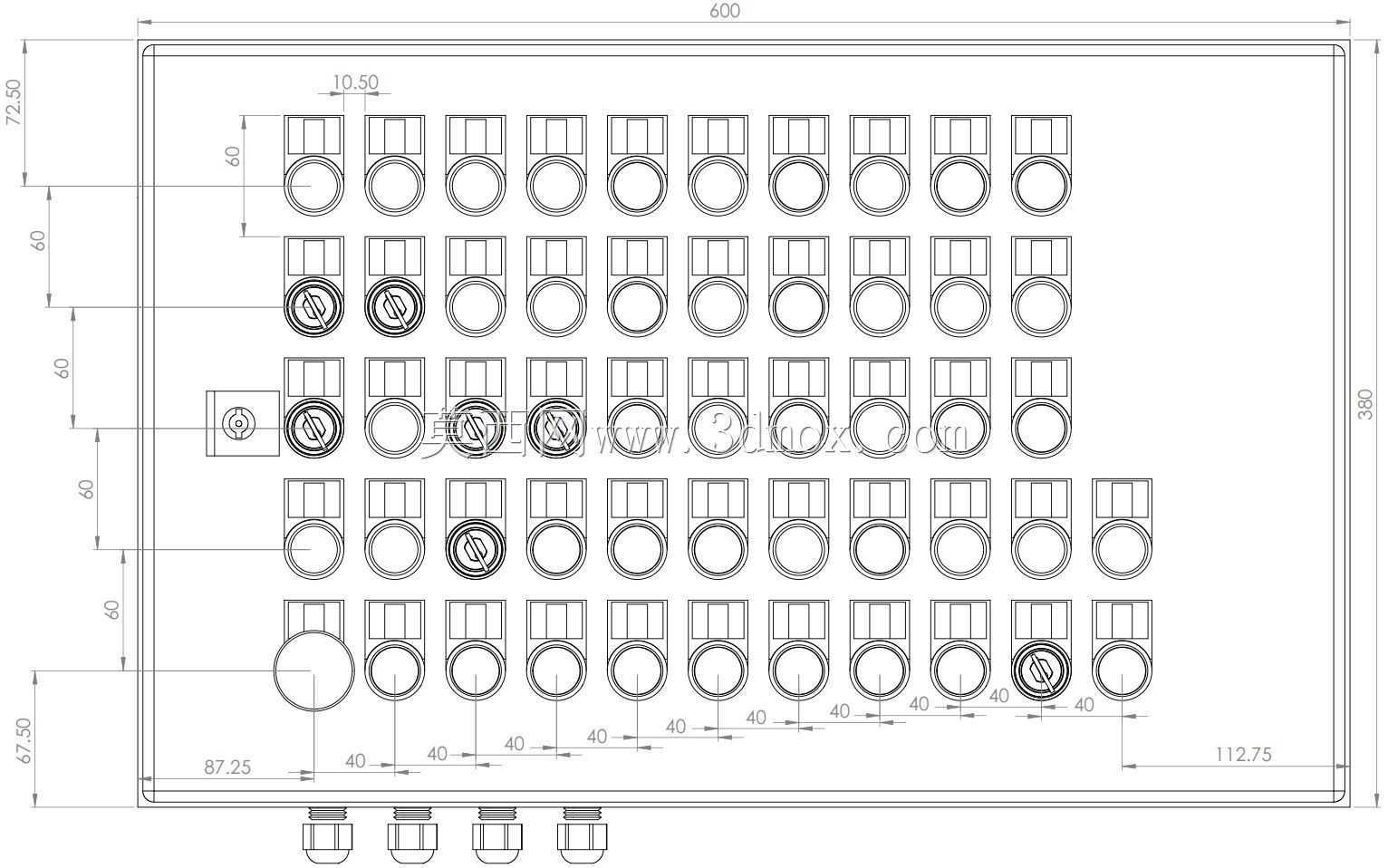

　　建模过程中，正面阵列特征是控制工作量的关键。先确定单个通道的端子、指示灯或标识位尺寸，再依据面板可用宽度计算列距与行距，保证元件之间留有插接线和手工操作空间。壳体壁厚、折边和安装孔位需要同步考虑，不能只追求外观整齐；若后续要投入加工，还应核对门板开合、紧固件沉入量以及标签条粘贴区域。对于三维选型人员而言，该结构可直接用于评估柜体占位、接线方向和维护空间，也能作为多通道采集终端的基础方案，再根据现场防护等级、电磁兼容要求补充密封垫、接地柱和内部线槽。
