艾默生手动复位高压切断控制装置

　　在制冷与压力管路系统中，高压异常是引发设备损坏、介质泄漏甚至安全事故的重要诱因，这款手动复位式高压切断控制装置正是为这类风险场景设置的硬性保护节点。它的核心作用是在系统排气压力或管路压力越过设定阈值时，快速切断控制回路或联动安全机构，阻止压缩机、泵阀等动力源继续带压运行；与自动复位器件不同，该装置在触发后必须由现场人员确认故障已排除、压力恢复正常后再手动复位，避免设备在隐患未消除时反复启停，从而把“报警—停机—人工确认—复位”的安全流程固化到硬件动作中。

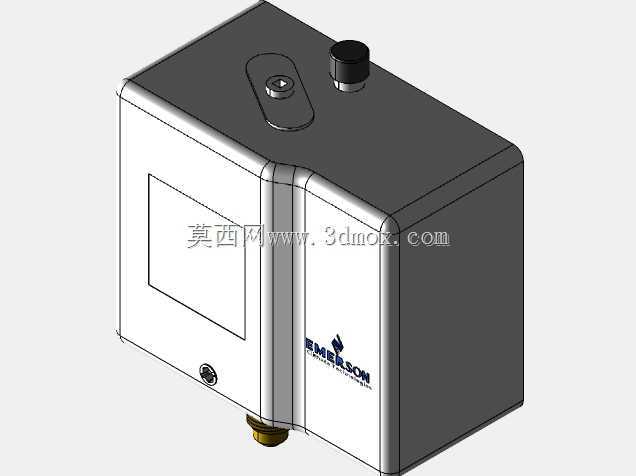

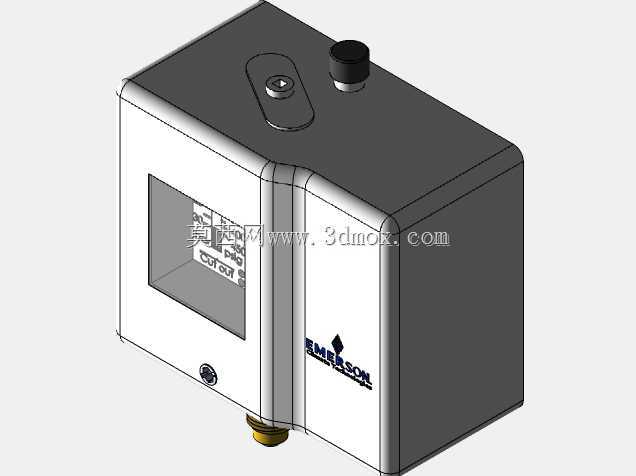

　　从结构形态看，装置采用封闭式矩形壳体，顶部集中布置操作与指示部件，侧面预留电气接口，底部设置压力引入口，整体布局紧凑，适合安装在制冷机组控制柜、压缩机旁通管路、工业冷水机组、冷库动力单元以及需要压力联锁的工艺管线上。壳体棱角做了过渡处理，表面平整，既便于在三维布局中与机架、面板、走线槽进行空间校核，也能减少现场积尘和清洁死角。对于结构设计人员而言，建模时需要重点关注壳体长宽高形成的安装包络、顶部手动复位按钮的操作空间、底部接头与管路的对中关系，以及接线侧所需的线缆弯曲半径，避免出现设备装得下但手无法操作、管路无法对接或柜门无法关闭的问题。

　　设计思路上，该装置把压力检测、触发执行和人工复位集中在同一壳体内，外部不需要额外搭建复杂的联锁支架。顶部旋钮或按钮承担复位功能，侧面标识区用于识别品牌与接口定义，底部螺纹接口直接接入被测压力腔，减少了中间连接管路和泄漏点。工程选型时，应结合系统最高工作压力、切断设定值、介质类型、环境温度以及电气负载容量进行匹配；若用于制冷系统，还要考虑制冷剂兼容性、凝露环境以及机组振动对长期可靠性的影响。三维建模过程中，可将壳体作为主安装基准，把压力入口中心、复位件轴线和安装固定面作为关键基准要素，这样在总装时能够快速检查与相邻阀件、铜管、桥架和控制柜面板的干涉情况。

　　实际应用里，这类控制器通常不承担连续调节任务，而是作为最后一道压力保护环节存在：当冷凝风机失效、冷却水断流、管路堵塞或阀门误关闭导致压力骤升时，它直接输出停机信号，迫使系统退出危险工况。由于复位动作必须人工完成，运维人员能够据此追溯触发原因，而不是让设备在故障状态下自动恢复。对设备集成商来说，清晰表达其外形尺寸、安装边界和操作方向，比单纯展示外观更有价值；在数字样机中预留维护空间、明确接头朝向，并让复位按钮处于人员可触及的位置，才能真正把安全保护功能落到现场可执行的层面。
