丹佛斯带电磁线圈容量调节阀结构

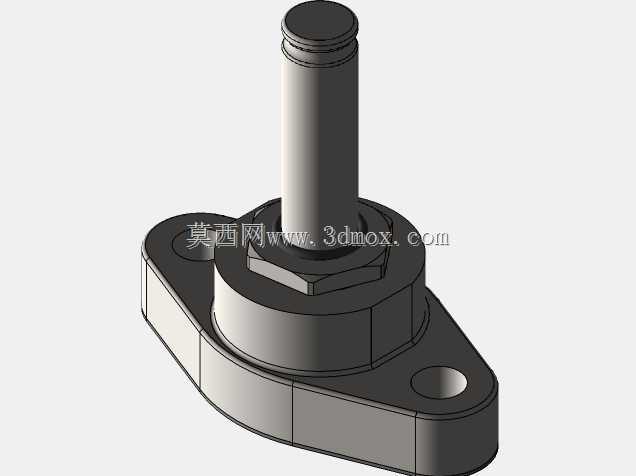

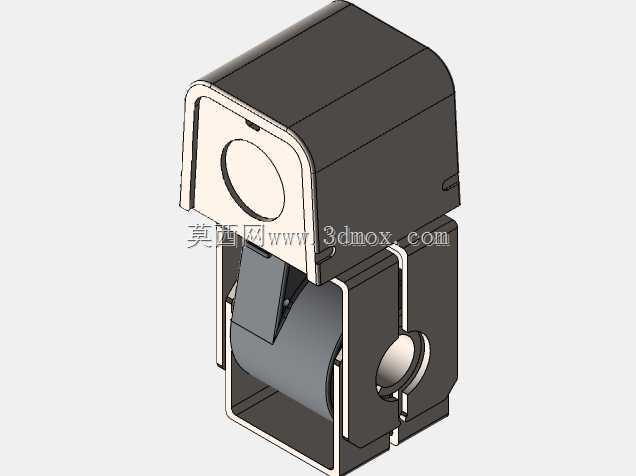

　　该模型呈现的是制冷与压缩空气系统中常见的容量调节类阀件，核心由上部电磁驱动壳体、中部阀架和下部流体通道组成。上部壳体用于容纳电磁线圈及相关驱动结构，外形接近带圆角的盒体，顶部和侧面形成较完整的防护边界，适合在机组内部靠近压缩机或管路支架的位置安装。下部阀体保留侧向接口，接口轴线与上部执行机构呈错位布置，这种结构有利于在有限空间内避让管路、接线盒和保温层。

　　从实际使用看，这类阀件多用于压缩机容量调节、旁通控制或系统工况切换。电磁线圈得电后产生磁吸力，推动内部阀芯或杠杆机构动作，从而改变阀口通断状态或流通能力；失电后依靠弹簧或介质压力复位。模型中将线圈外壳、支架、接口和内部活动区域分层表达，能够帮助设计人员判断执行机构与阀体之间的连接关系，也便于在装配阶段核对运动件是否存在干涉。

　　结构设计上，上部壳体与下部支架之间形成开放观察区，既减轻整体重量，也为散热、接线和检修留出空间。阀体两侧的圆形接口是主要安装边界，建模时应重点确认接口中心距、接口外径、上部壳体最高点以及线圈宽度。若将该阀放入整机管路，需要在接口周围预留扳手操作空间，在壳体上方预留接线和拔插线圈的空间，同时避免阀体与压缩机壳体、铜管弯头、电气线槽发生碰撞。

　　选型和布置时不能只看接口尺寸。电磁驱动部分对安装姿态、环境温度和周边散热条件较敏感，若紧贴高温管壁或被保温材料完全包裹，会影响线圈寿命。阀架下方的悬空结构也提示安装时需要考虑支撑刚度，单纯依靠细铜管承重可能导致振动疲劳。较合理的做法是在附近设置管夹或支架，使管路重量和振动不直接集中在阀体接口处。

　　对于三维建模人员，该模型的价值在于把执行器包络、流体接口和检修空间同时表达清楚。曲面圆角、壳体分模线、支架开槽和接口凸台都应保留，因为这些特征会直接影响二维布置图中的真实占位。做机组布局时，可以先以此模型校核安装边界，再细化接线方向、紧固件位置和相邻管路走向，从而减少样机阶段因干涉、操作空间不足或维修困难造成的返工。
