方形罐体带压力表的树脂捕集装置

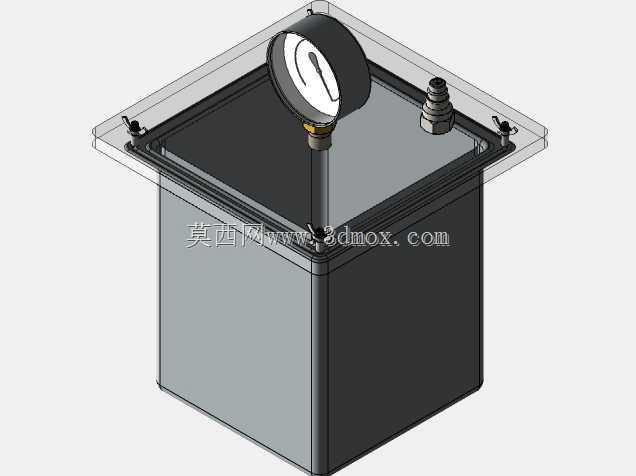

　　该装置以方形承压罐体为主体，顶部布置压力表与管路接口，适用于小型实验系统、真空辅助成型或树脂输送回路中对溢出树脂、回流介质进行拦截收集。罐体采用近似立方体的内腔结构，相比同直径圆桶，在有限台面空间内具有更稳定的放置边界，侧壁直立，底部不需要额外支架即可平放；上盖通过周边紧固件与箱体连接，形成可拆密封面，便于清理内部积存物或更换捕集元件。顶部圆形压力表垂直安装在盖体中心附近，表壳向外倾斜，操作人员站在设备前方即可直接读取压力变化，用于判断罐内负压、堵塞程度或上下游压差。压力表下方的接杆贯穿上盖，与内腔连通，装配位置避开盖体边缘，给扳手拧紧和后期维护留出操作空间。盖体另一侧设置外螺纹式气路接头，可与软管或硬管快速连接，接口高度较低，

　　能够减少管路弯折并降低整体外轮廓。上盖四角附近布置小型锁紧件，沿密封周边均匀压紧，使盖体受力更均衡；透明盖层在三维模型中用于展示内部空间关系，实际加工时可根据介质特性更换为金属板、透明视窗或复合密封板。从结构设计角度看，方形箱体的重点在于焊缝连续性、盖体刚度和密封面平面度。侧板与底板连接处应避免尖角应力集中，内侧可设置圆角过渡；上盖若承受持续真空或微正压，需要通过加厚板材、增加压点或局部补强来控制变形。接口开孔应远离焊缝热影响区，螺纹接头底部增加密封垫或密封胶，防止树脂沿螺纹渗出。安装边界方面，该装置的占地主要由方形罐体决定，上方需预留压力表读数和接头拆装空间，侧面应保留锁紧件操作距离。接入系统时，

　　可将入口接至可能产生树脂倒吸的一侧，出口接真空源或回收管路，使介质先进入扩大腔体降速，再被捕集或滞留，从而保护后端泵、阀和精密管路。模型完整表达了箱体、上盖、压力表、接头及锁紧件的相对位置，可直接用于方案沟通、布局校核和后续工程图细化。
