管路视窗式湿度指示器研磨机

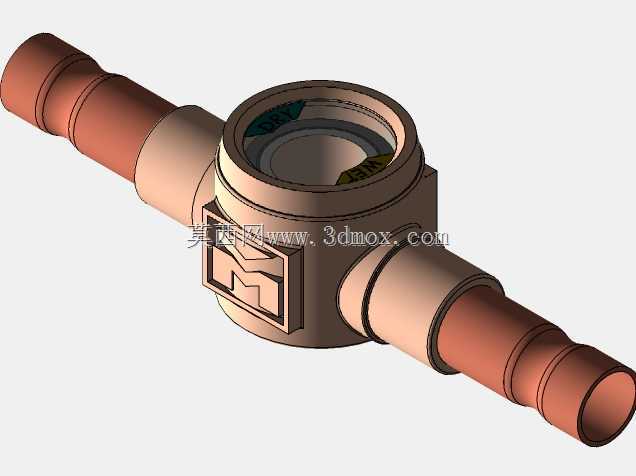

　　该模型呈现的是一种用于制冷、空调及流体输送管路中的湿度指示装置，整体采用直通式接管结构，中部设置圆形观察窗，可直接观察内部指示剂颜色变化，从而判断系统内制冷剂或流体的含水状态。两端为阶梯状扩口连接段，便于与铜管或软管进行插接、焊接或卡套连接，中部壳体带有加强筋和标识区域，既保证承压能力，也方便安装方向识别。

　　在实际工程中，这类元件常布置在干燥过滤器之后、膨胀阀之前的液管上，用于监测系统干燥程度。当水分含量升高时，观察窗内指示剂颜色发生变化，维护人员可据此判断是否需要更换干燥滤芯或排查系统泄漏。模型将观察窗、壳体、接管和内部限位结构完整表达，适合用于管路布置校核、维修培训以及产品结构方案展示。

　　从设计思路看，直通流道能够降低局部阻力，避免造成明显压降；中部圆形窗口采用下沉式边框，有利于保护透明镜片并预留密封件安装空间。壳体两侧的平面和凸台可作为扳手夹持位，端部多级台阶则对应不同管径或接头形式。建模时需要重点控制接管同轴度、观察窗与主流道的相对位置，以及窗口密封槽的尺寸边界，这些都会直接影响装配后的密封可靠性和观察视野。

　　安装边界方面，该元件需沿管道轴线预留足够直线段，避免紧邻弯头、阀门或振动源；观察窗应朝向便于巡检的一侧，同时留出目视和维护空间。外形外径按1/2英寸级别接管条件构建，适用于中小型制冷系统或实验台架。结构上还应考虑壳体壁厚、窗口压圈强度以及接管焊接热影响区，确保在压力循环和温度变化条件下不出现渗漏或镜片松动。

　　对于三维建模人员而言，该模型的价值在于把管路连接、承压壳体、可视检测和密封结构集中在一个紧凑部件中。通过它可以练习旋转特征、扫掠接管、阵列加强筋、局部剖切表达以及装配关系校验；对设备选型人员来说，则可直观核对接口方向、观察窗位置和整体占用空间，减少管路干涉与后期维护困难。
