制冷系统面板式轴向压力检测表

　　这款面板式压力检测表主要面向制冷机组、冷库管路、冷水机及空调系统的压力监测场景，用于实时显示冷媒回路的压力状态，帮助运维人员判断系统充注量、管路堵塞、压缩机工况及泄漏风险。在制冷设备中，压力值是判断系统运行是否正常的核心参数之一，高压侧与低压侧的读数差异可直接反映冷凝、蒸发环节的工作状态，因此这类仪表常被嵌入机组控制面板或设备柜体正面，既便于现场读数，也能避免突出部件在搬运、检修过程中发生磕碰。

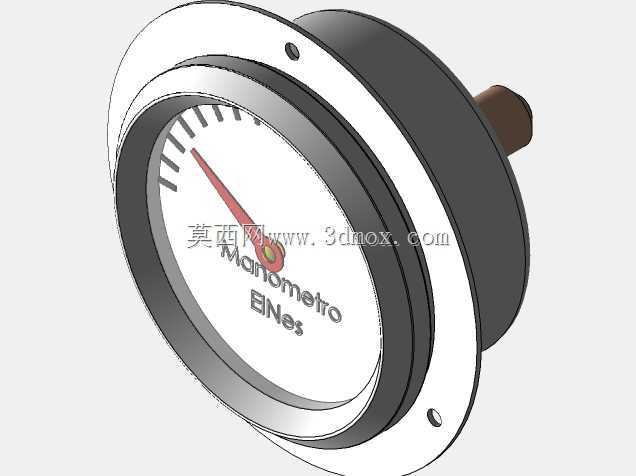

　　从结构上看，该表采用圆形表盘配合背部轴向接头的布局，接头从表壳后方伸出，适合在面板厚度有限、后方管路走向固定的柜体中安装。表壳外圈带有安装固定孔位，可通过螺钉或卡箍将整表压紧在面板开孔处，正面仅保留表盘与边框，外露部分简洁平整，不易积灰，也符合工业设备面板的人机交互布局要求。表盘刻度沿圆周分布，指针转轴位于中心，红色指针在浅色表盘上具备较好的辨识度，操作人员站在设备前方即可快速读取压力区间，无需俯身查找侧装仪表。

　　设计时需要重点控制表壳外径、背部接头长度以及安装孔位分布。表壳外径决定面板开孔尺寸，若开孔过大，会影响面板强度并导致密封不严；开孔过小则无法装入。背部轴向接头的伸出长度关系到后方接管空间，在紧凑机组内，接头过长可能与铜管、线缆或支架发生干涉，过短则不利于扳手拧紧操作。表壳厚度同样需要纳入边界校核，确保仪表装入后，面板背面留有足够的螺母锁紧空间，同时正面不会因压紧力不均造成表盘变形。

　　表盘内部的刻度与文字标识围绕压力量程布置，指针覆盖范围对应制冷系统常见工作压力区间。表壳采用深色后部与浅色正面的组合，既体现金属壳体的防护感，也让读数区域更加突出。背部接头作为压力引入通道，需要与冷媒管路可靠连接，其接口方向与表壳保持同轴，便于在成排布置的面板中统一管路走向。对于结构设计人员而言，建模时除了还原外观曲面，还应保留安装孔、接头外圆、表盘边界等关键配合尺寸，使其能够直接用于面板开孔校核、装配干涉检查以及设备外观方案评审。在选型阶段，这类轴向面板表比径向表更节省正面空间，也能让控制柜立面更加规整，适合多表集中布置的制冷压缩机组、冷凝单元及流体控制设备。
