三菱4g63非涡轮发动机喷油器结构

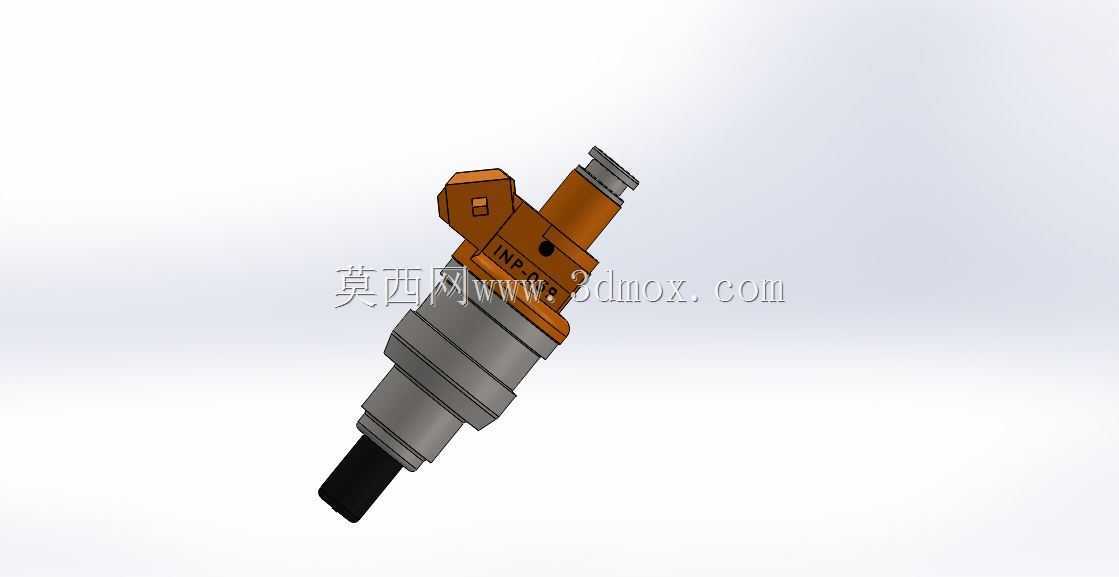

　　在自然吸气汽油机的燃油供给系统中，喷油器承担着将加压燃油按发动机工况精确喷入进气道或气缸附近的任务。这套三维结构围绕三菱4g63非涡轮机型所用喷油器展开，零件代号对应INP-059，建模依据来自实物测量，能够较真实地反映装车件的外形轮廓、接口关系与装配边界。

　　从实际使用场景看，这类喷油器多用于多点电喷发动机，安装位置通常在进气歧管附近，上端与燃油分配管连接，下端喷嘴伸入进气道区域。工作时，燃油以一定压力进入进油端，内部电磁机构根据ECU信号控制针阀启闭，使燃油以雾化形态喷出，并与进入气缸的空气混合。模型对上部电气接插部位、中部主体以及下部喷嘴段都进行了分层表达，便于观察油路、密封和定位结构之间的衔接。

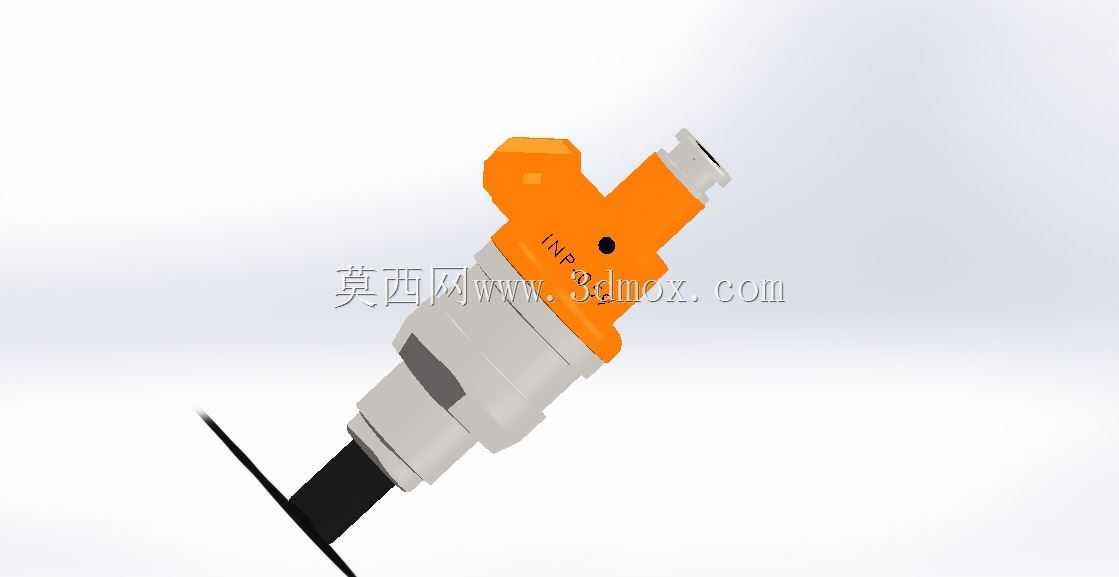

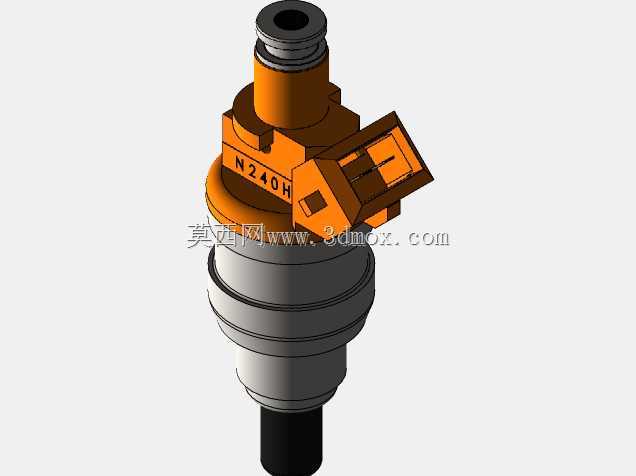

　　外形上，喷油器主体呈细长柱状，上部为偏置的电气连接与进油接口区域，中部直径较大，用于容纳电磁驱动、阀芯复位及密封相关结构，下部逐渐收窄并形成喷嘴端。这种阶梯式外圆并非单纯造型需要，而是同时服务于安装导向、O型圈限位、与油轨或歧管孔位配合以及周边避让。上部接头的方向和凸台位置直接影响线束插接空间，若在整机布置阶段忽略接插角度，容易出现装配工具无法进入或与歧管、支架干涉的问题。

　　安装边界方面，需要重点关注几段配合直径与轴向长度。下端插入进气道或安装孔的部分必须保证同轴度，密封圈槽位置决定密封压缩量；中部大径段承担轴向定位，决定喷油器装入后的伸出高度；上端与燃油轨配合的长度则影响压紧后的受力状态。若伸出量偏差过大，喷油油束方向可能改变，进而影响壁面湿润、混合气形成及怠速稳定性；若密封压缩不足，则可能出现漏气或燃油渗漏，压缩过量又会增加装配力并加速橡胶件老化。

　　设计思路上，这类零件把电磁驱动、液压密封、雾化喷射和机械安装集成在有限空间内。上部塑料或包覆结构兼顾绝缘、接插定位与减重，金属外壳提供刚性和防护，下端细小喷嘴则需要保证油束形态与耐久度。建模时对各段直径过渡、接插件卡扣、密封槽宽度以及端部倒角的还原，能够为发动机周边布置、进气管设计、维修工装开发和教学演示提供直接参考。对于结构设计人员而言，该模型的价值不在于展示外观，而在于帮助判断喷油器在整机上的空间占位、装配顺序、接口方向以及与燃油轨、线束卡箍和进气歧管之间的尺寸链关系。
