涡轮增压器压气机叶轮结构设计

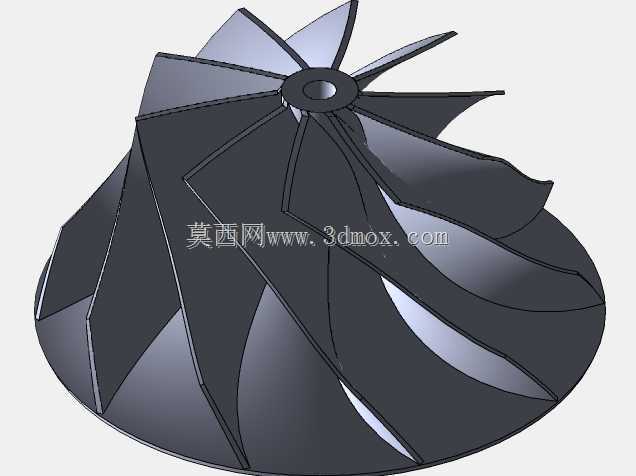

　　该模型呈现的是涡轮增压器压气机端的核心叶轮零件，整体采用后弯式长短叶片组合结构，轮盘从中心轮毂向外侧呈锥形过渡，外缘形成连续的气流压缩通道。这类叶轮主要用于车用发动机、小型燃气轮机、燃料电池空压机以及工业增压送风系统，通过高速旋转对进入压气机壳的空气做功，提升进气密度，从而改善燃烧效率并提高动力输出。

　　从结构设计角度看，叶片型面并非简单的直板拉伸，而是沿径向和轴向同时扭转，进口段前缘较薄以降低气流冲击损失，出口段后弯角度用于控制气流离开叶轮时的绝对速度方向，减少扩压器入口的涡流。长短叶片交错布置能够在有限轮径内增加有效做功面积，同时抑制叶道内的气流分离，尤其在高转速、高压比工况下，可拓宽稳定工作范围，降低喘振发生概率。中心轮毂处设置同轴安装孔，用于与涡轮轴或电机轴配合，端面与轴肩形成轴向定位边界，外圆与轮背轮廓则需与压气机蜗壳保持规定间隙，避免高速旋转时发生碰擦。

　　实际建模时需要重点控制叶片进口角、出口角、叶顶厚度以及轮盘壁厚的连续变化。轮毂区域承受轴系传递的扭矩和离心载荷，壁厚通常较大；轮缘部分线速度最高，叶片厚度需在强度允许范围内尽量减薄，以减小转动惯量并改善通流效率。叶根与轮盘连接处应采用光滑圆角过渡，避免应力集中成为疲劳裂纹起始点。对于高速运转场景，还需在结构完成后进行质量分布校核，使叶轮质心尽量靠近旋转轴线，为后续动平衡修正提供基础。

　　安装边界方面，该叶轮属于旋转件，其轴向长度、最大外径、中心孔直径以及背面定位面尺寸直接决定能否装入既定压气机壳。设计时既要保证叶顶与壳体之间留有均匀的微小间隙，又要控制背盘与密封结构的相对位置；若用于废气涡轮增压器，还需与另一侧涡轮轮盘、轴承体、密封环和锁紧螺母形成完整转子总成。叶片表面的光顺程度会影响气流附着效果，建模中应保证相邻叶道对称一致，避免因型面偏差造成流量不均。

　　在工程应用中，这类零件常采用铝合金铣削或铸造成型，高性能机型也会使用钛合金以承受更高转速和温度。三维模型不仅用于外观表达，更服务于流道分析、强度校核、数控加工编程和装配干涉检查。通过还原叶片扭转、轮盘锥度、中心孔及叶顶轮廓，设计者能够直观评估压气机叶轮在不同转速下的气动性能与结构可靠性，也可为增压系统匹配、转子动力学分析及样机试制提供准确的几何依据。
