三菱4G63发动机凸轮轴正时同步带轮

　　该零件为三菱Eclipse 4G63发动机凸轮轴正时齿轮，属于内燃机配气机构核心传动件，主要作用是通过同步带将曲轴动力传递至凸轮轴，严格保证气门开闭时刻与活塞运动行程的相位匹配，一旦齿形错位或传动失效，将直接导致发动机配气相位紊乱，甚至引发气门与活塞撞击的严重机械故障。

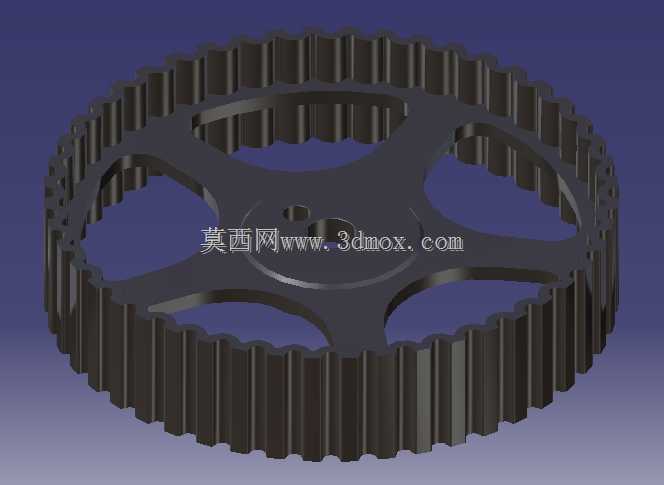

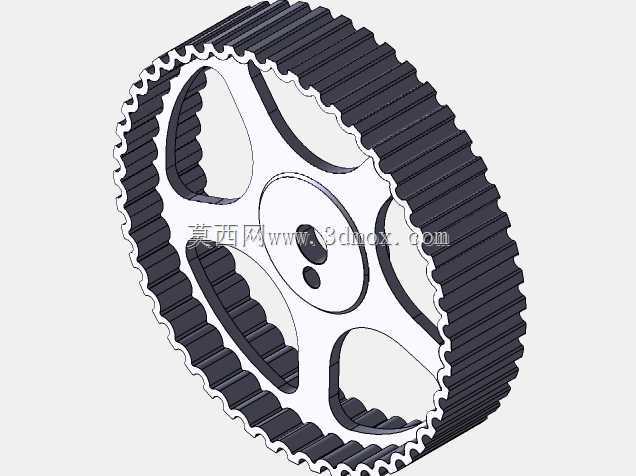

　　从结构设计来看，轮体外缘采用与正时同步带完全啮合的齿形轮廓，齿距、齿高及齿侧倒角均需匹配对应皮带规格，以保证传动过程中无滑齿、无跳齿风险。轮盘主体采用辐板式镂空结构，在保证整体扭转刚度与齿根强度的前提下，尽可能降低自身转动惯量，减小高速运转时对凸轮轴端的附加冲击载荷。中心设置凸轮轴安装孔，孔位与轴径采用过渡配合，周边预留紧固件安装位，用于将齿轮锁紧在凸轮轴轴端，确保周向定位可靠。

　　实际装车应用中，该齿轮需承受同步带施加的持续张紧力与周期性交变载荷，设计阶段需重点校核齿根弯曲强度、轮盘扭转刚度以及中心孔配合面的压溃应力。建模过程中需完整还原齿形渐开线或梯形齿廓、辐板过渡圆角、安装孔位公差等细节，避免因圆角缺失或特征简化导致后续有限元分析出现应力集中失真。

　　安装边界方面，齿轮装入发动机正时舱后，轴向位置需与曲轴正时带轮、张紧轮处于同一平面，径向跳动需控制在允许范围内，否则会造成皮带偏磨、异响。模型可直接用于发动机正时系统装配校核、运动干涉检查以及维护拆装模拟，也可作为内燃机传动机构教学演示的典型案例，帮助工程师理解配气相位传动的结构逻辑与设计要点。
