手动柑橘柠檬挤汁器结构设计

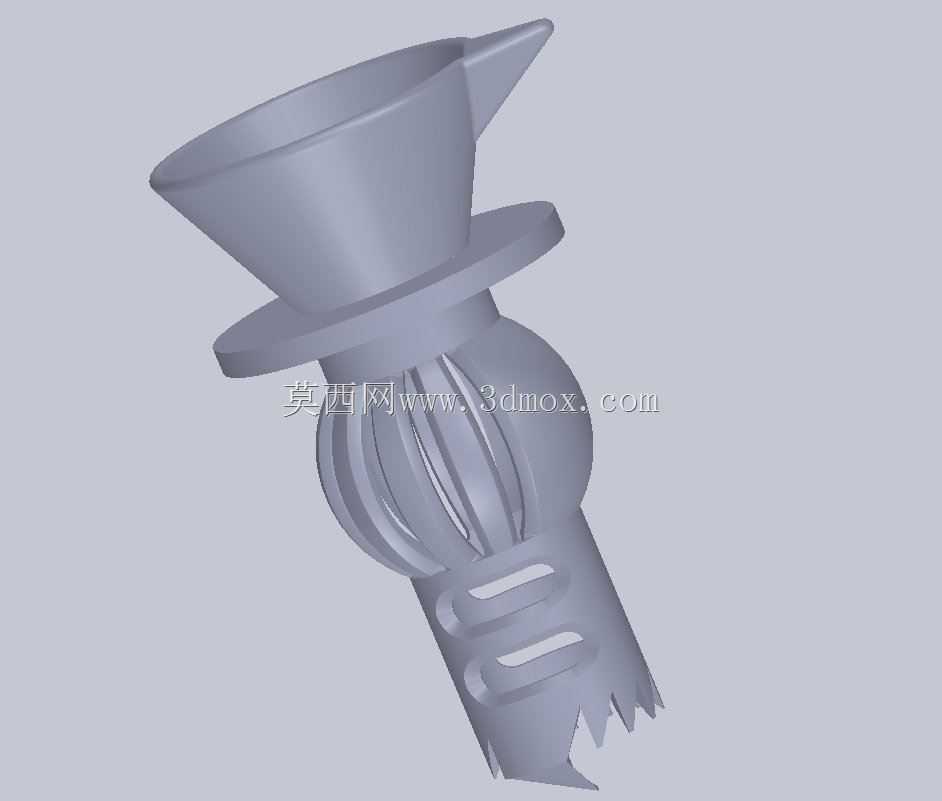

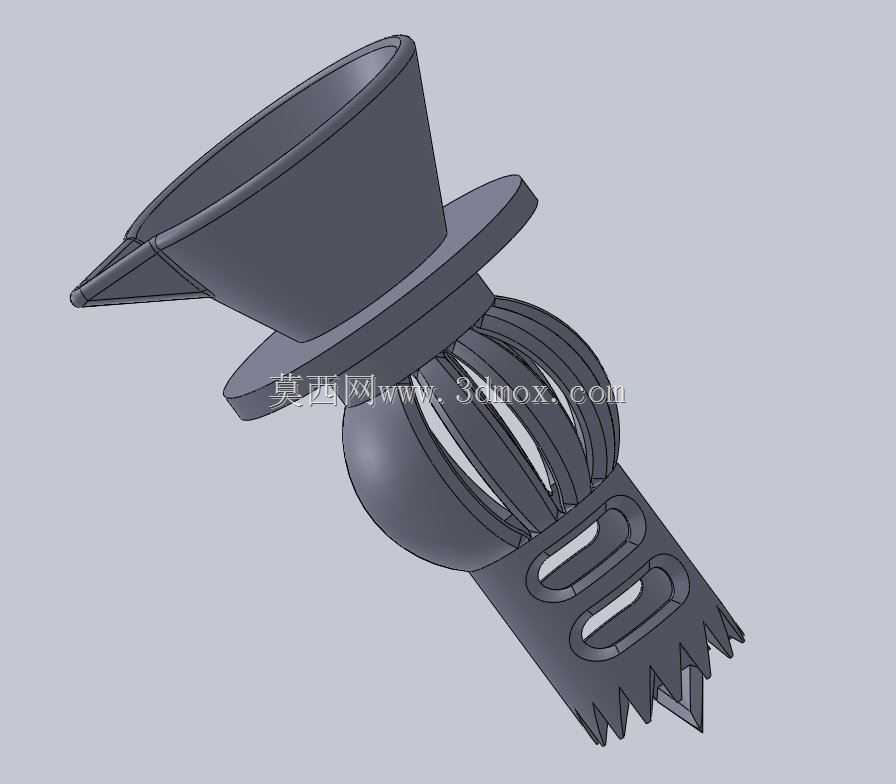

　　该结构面向家庭鲜榨柑橘、橙子、柠檬等小型鲜果场景，核心目标是在不依赖电力设备的前提下，完成果皮环切、果肉分离、中心柱提取与果汁挤压导流。整体采用一体式手持操作思路，上部为倾斜敞口接汁斗，斗体边缘延伸出尖嘴状导流结构，可将挤出的果汁直接导向杯口，减少中转容器带来的残留与清洁负担。接汁斗下方设置环形限位法兰，使用时法兰可压在杯沿或手掌支撑位置，限制插入深度，避免整个器具滑入果肉内部。

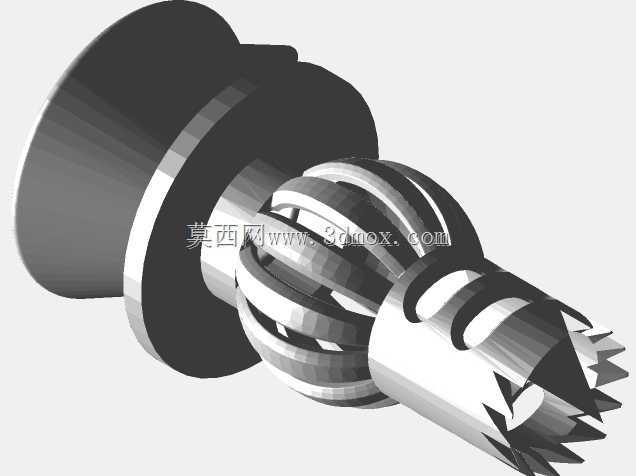

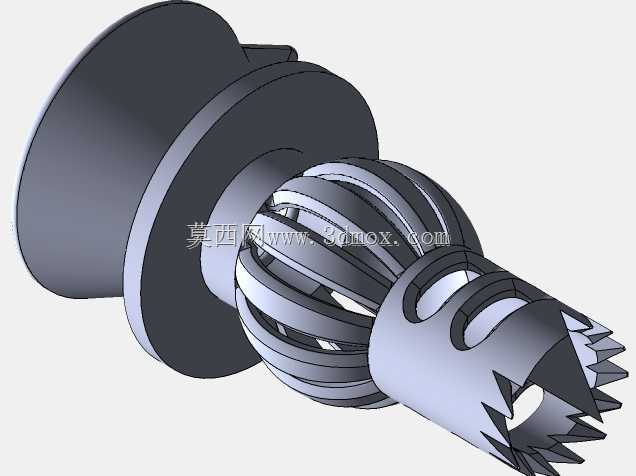

　　下部工作段由球形挤压头、纵向开槽笼架与带齿尾端组成。球形头用于在插入果体后形成初始撑开面，笼架上的多条纵向开槽既允许果汁向内汇集并向上流入接汁斗，又能在扭转过程中通过棱边切断橘瓣间的囊衣。尾端锯齿结构承担环切功能：先在橙子或柠檬果蒂侧切出浅冠，再将工作段插入果实中心，扭转后利用笼架与球头分离中心柱和籽核，随后再次插入并施加轴向压力，使果汁沿开槽进入上方斗腔。

　　从结构边界看，果深方向按52毫米进行控制，能够覆盖常见柠檬、小型橙与柑橘的有效果肉深度；上部接汁斗口径大于下部工作段，形成稳定的受力台阶。手持区域集中在法兰与尾段之间，扭转时锯齿和笼架棱边提供周向切削力，挤压时球头与笼架外壁对果肉形成径向压缩，导流尖嘴则控制出汁流向，降低滴漏。

　　建模时需要重点处理几处工程细节：纵向开槽宽度要兼顾果汁通过能力与果肉、籽核遮挡效果，过宽容易让囊衣和籽进入汁斗，过窄则会在高果肉纤维工况下堵塞；球头与笼架过渡处应保持连续圆角，避免插入果实时应力集中造成薄壁开裂；尾端锯齿不宜过长，齿尖角度需在切削能力和结构强度之间平衡；接汁斗内壁应向尖嘴方向形成微小坡度，使果汁自然汇聚而不是积存在斗底。

　　该器具不属于高速运动设备，没有轴承、密封件或传动副，结构风险主要来自手动扭转和按压时的局部强度。若用于后续实物制作，壁厚应根据所选材料调整：若采用注塑成型，需关注拔模斜度、浇口位置与开槽处熔接痕；若采用3D打印验证，则应注意层纹方向对尾齿抗弯能力的影响。对于结构设计人员而言，这类模型的价值不在于复杂装配，而在于用简单几何同时实现切、插、扭、压、导五个动作，并通过尺寸边界适配常见鲜果尺寸。
