自动门滚轮滑块传动导向总成结构

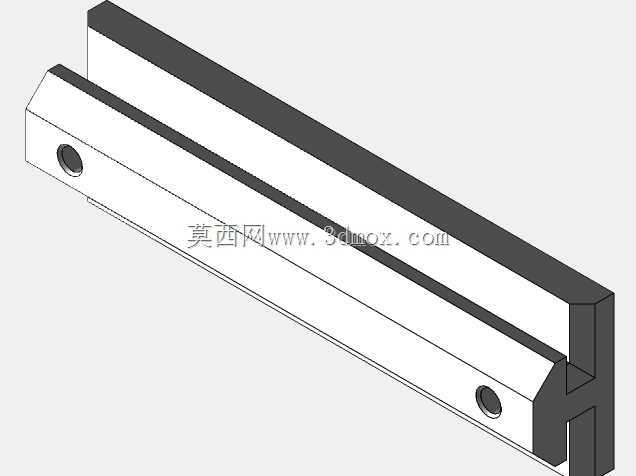

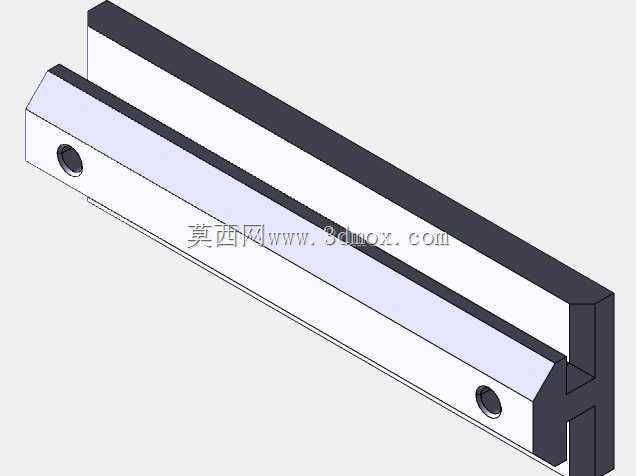

　　这套自动门滚轮滑块总成主要服务于平移式自动门体的吊挂、导向与往复启闭场景，常见于商用通道门、设备防护门、洁净间隔断门以及轻型自动化线体检修门。实际运行中，门扇并不直接承受全部侧向晃动，而是通过上部吊架把载荷传递到轮组，再由轮组沿固定梁或铝型材轨道完成直线运动；下部或侧部的滑块负责约束门体摆动，避免门扇在启停、风压或轻微触碰下出现卡滞、脱轨和噪声突变。

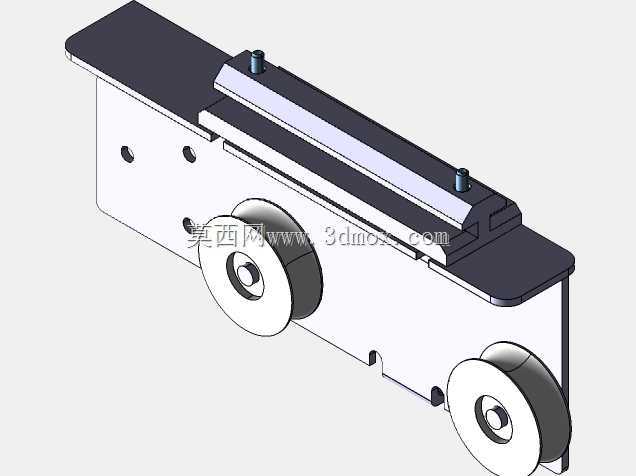

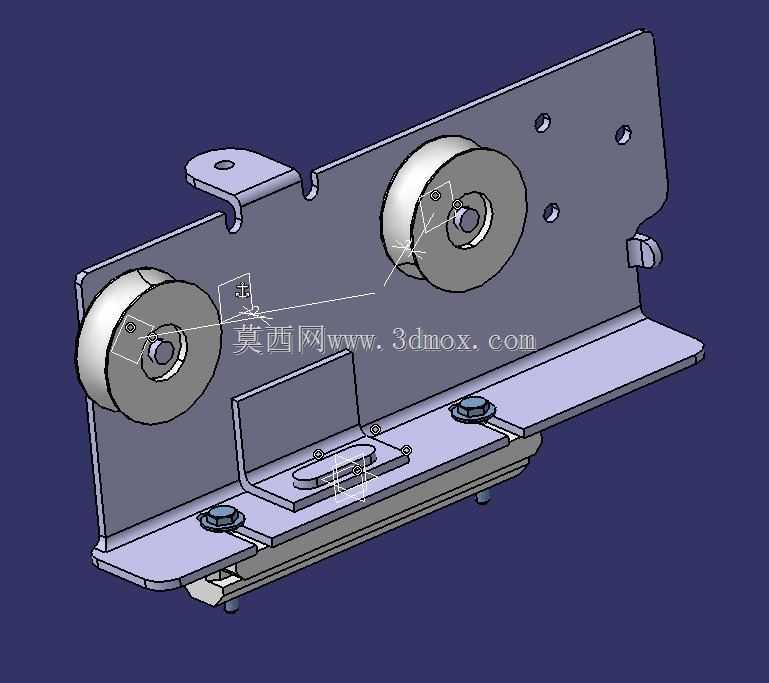

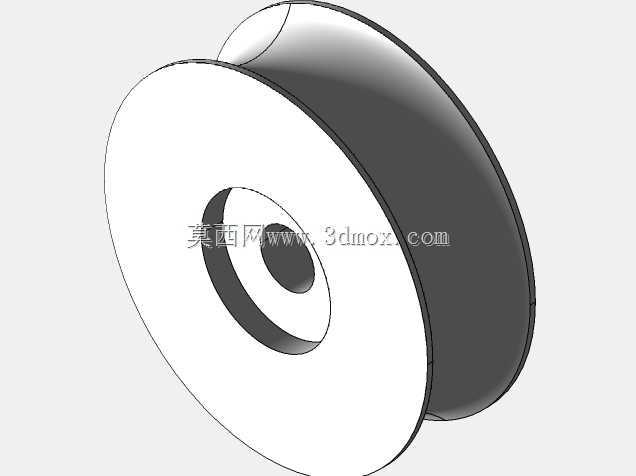

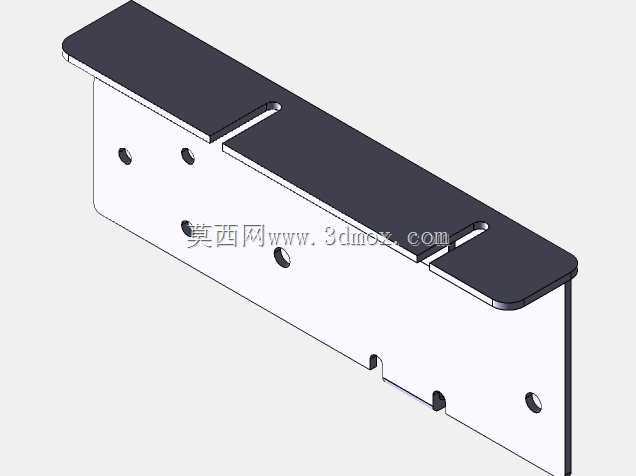

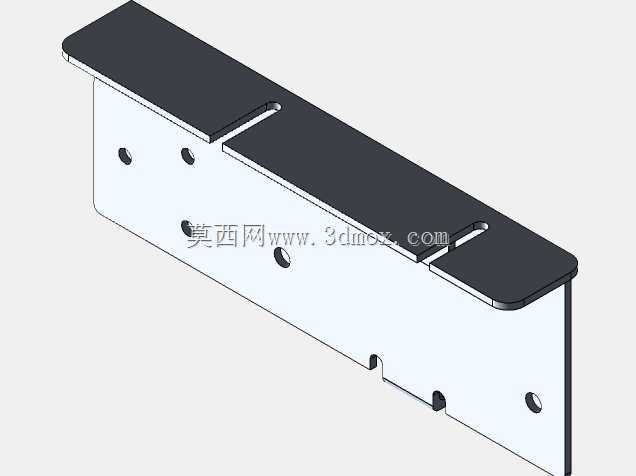

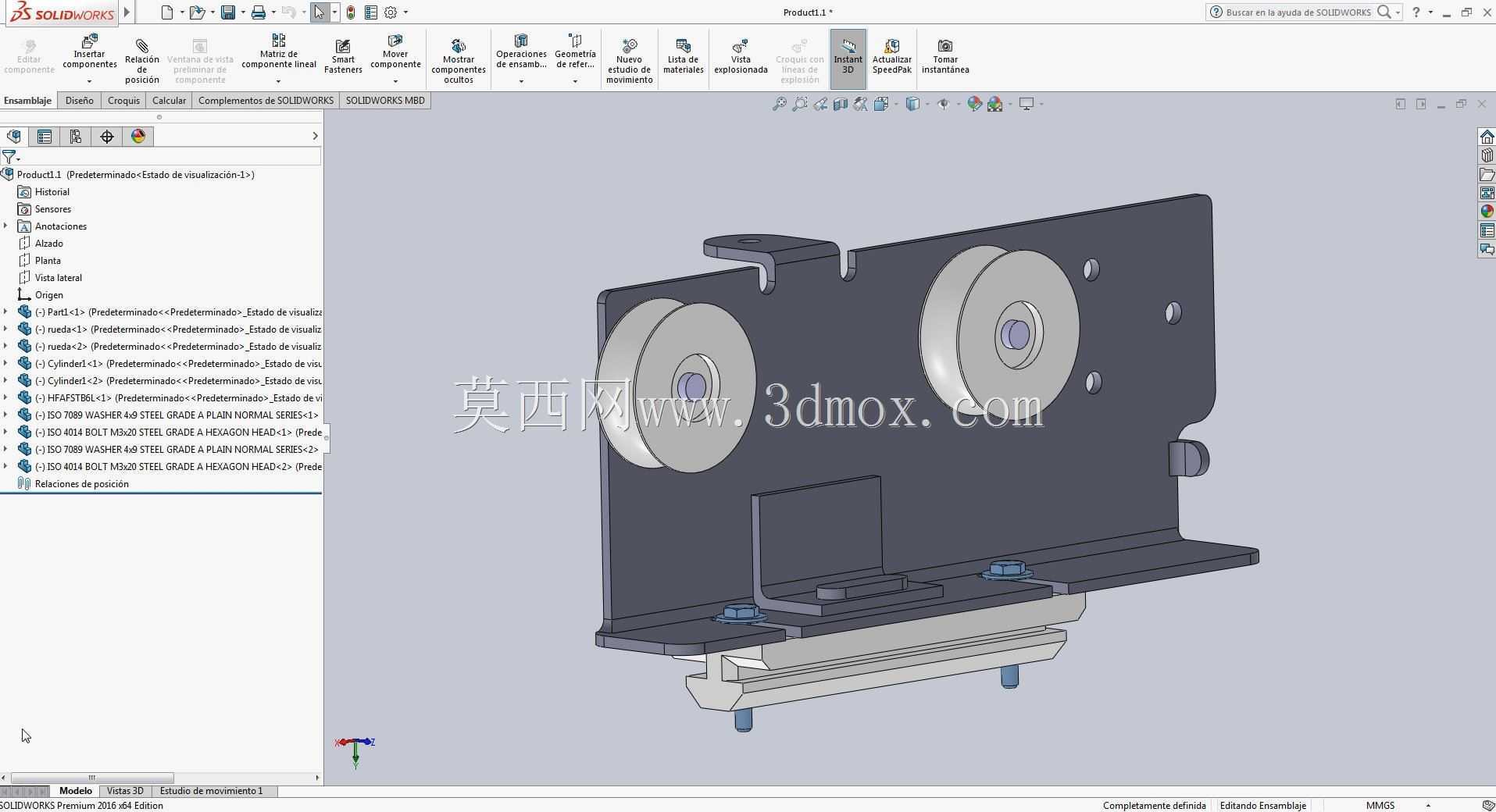

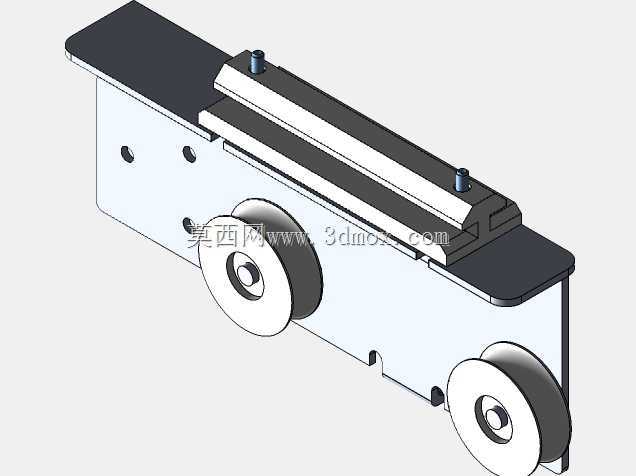

　　从结构组成看，总成围绕吊挂、行走、驱动连接和安装调节四个核心问题展开。吊架承担门扇与运动机构之间的转接，其上的连接孔位需要兼顾门扇厚度偏差、吊挂高度微调以及装配时的对中需求。车轮部分采用与轨道型面匹配的轮廓，目的不是单纯把轮子放在梁上，而是让轮缘在长期运行中保持稳定接触，减少局部点接触造成的压痕和异响。气缸作为直线执行元件，其安装支座与门体连接件之间保留了必要的浮动余量，可补偿加工误差、热胀冷缩以及铝型材安装基面不完全共面带来的附加弯矩。

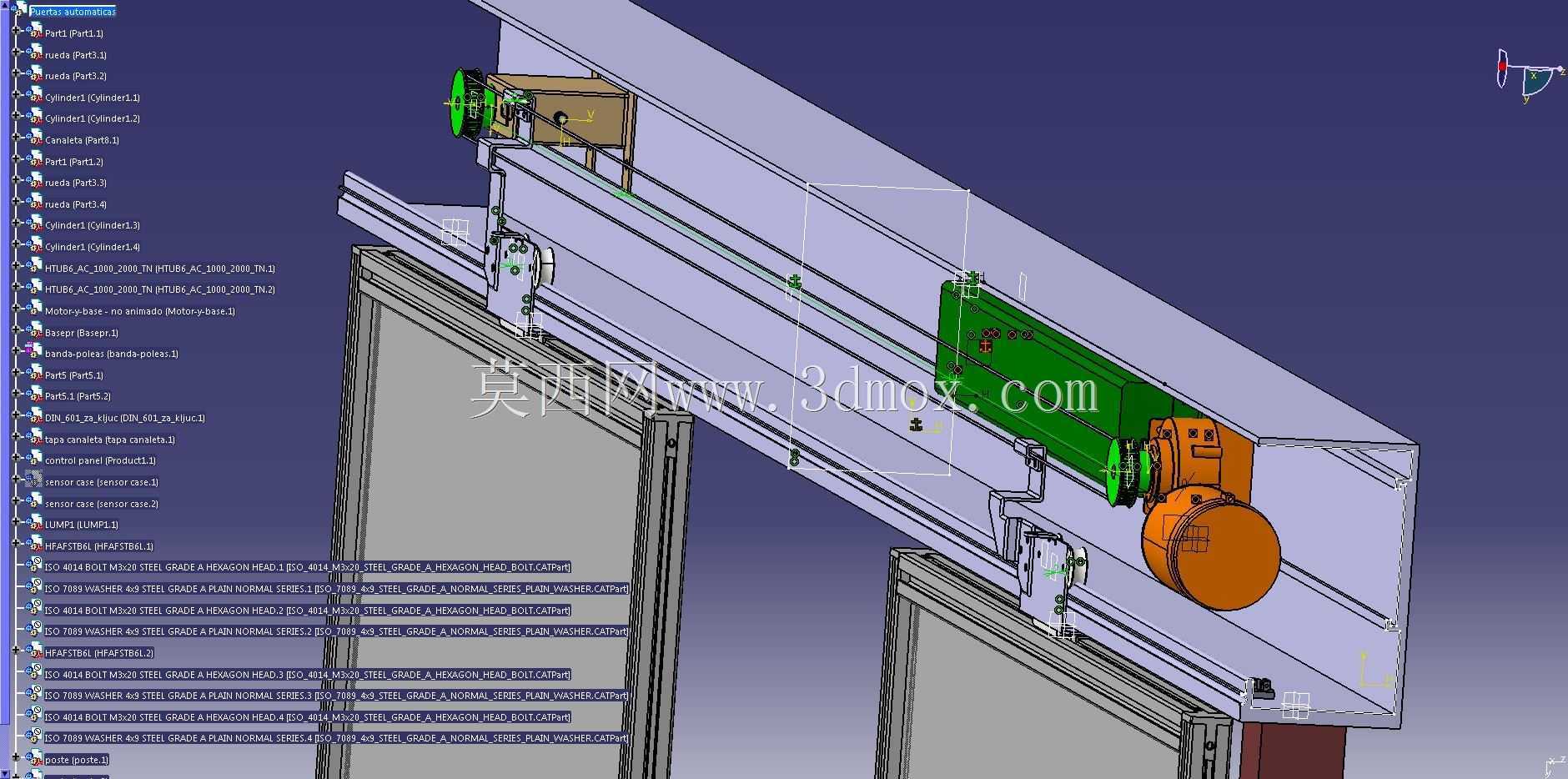

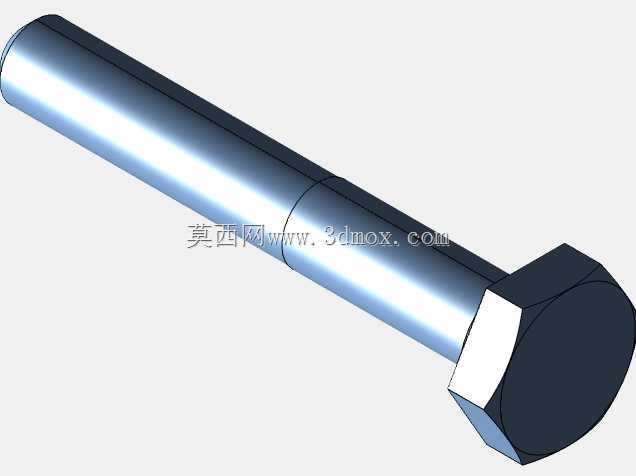

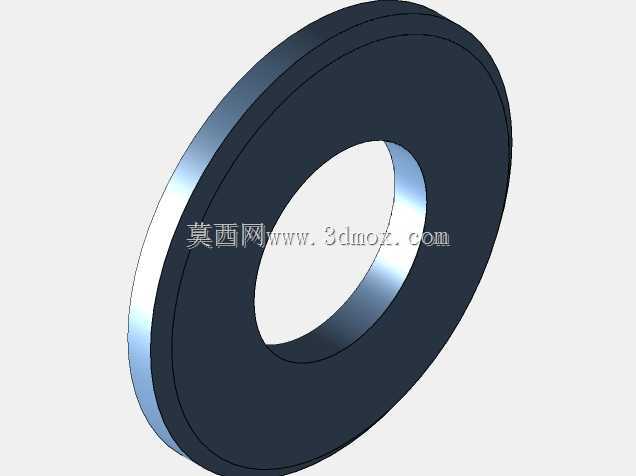

　　铝型材用螺纹滑块在该结构中承担两类作用：一是作为门体或支架的快装连接件，二是为传感器、限位挡片、皮带支架等附件提供可调整的安装位置。螺栓和垫圈的选型围绕防松、承压和装配空间展开，在轮轴附近更关注预紧后的转动自由度，在支架连接处则更关注抗剪切与重复定位。皮带支架的加入使该总成不仅能适配气缸直推方案，也可扩展到同步带牵引方案，设计时需要保证带轮轴线与门扇运动方向垂直，否则皮带会在运行中持续跑偏并造成边缘磨损。

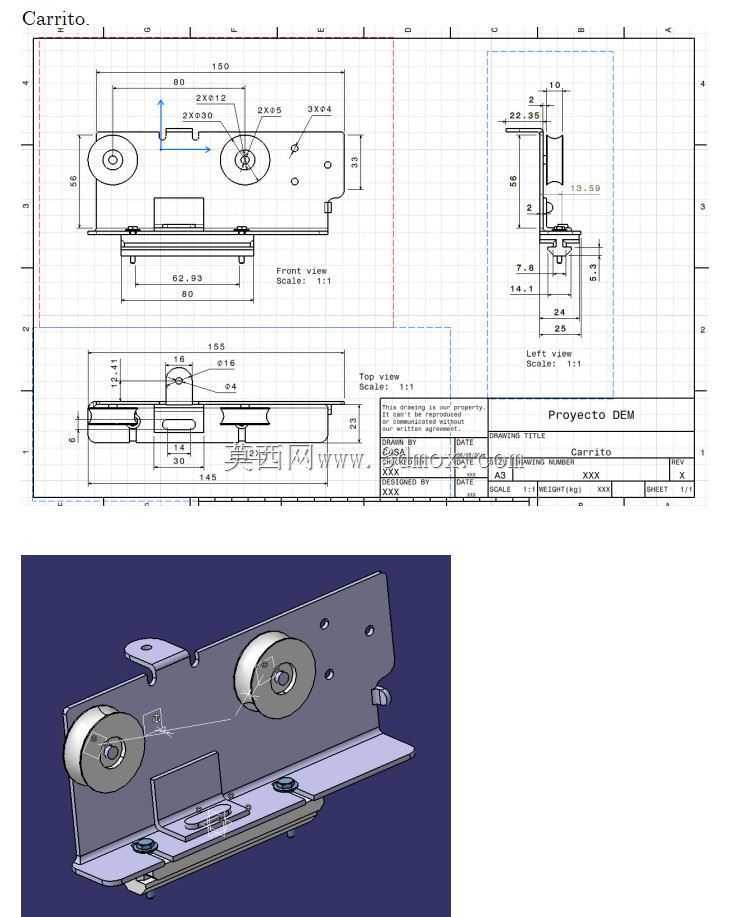

　　建模时应先确定门扇重量、门扇宽度、行程长度、轨道截面以及安装梁的可用空间，再反推轮径、轮距、吊架高度和驱动件位置。轮距过小会削弱抗倾覆能力，门扇容易在启停瞬间产生偏摆；轮距过大则会增加整体宽度，对上部安装腔提出更高要求。滑块与导向面之间的间隙也不能按理想零间隙处理，工程上通常保留微量滑动余量，同时通过安装面加工精度和紧固件调节来控制晃动量。

　　安装边界方面，上部轨道梁需要具备足够直线度，梁与门扇上沿之间应留出吊架穿装和高度调节空间；气缸或皮带驱动端要避免与门框立柱、密封件以及周边管线干涉。若用于设备防护门，还需核对传感器触发片的位置，使全开、全关信号与机械止点保持合理提前量，减少硬冲击。整体结构强调可装配性与维护性：轮组磨损后应能单独更换，滑块位置应可在不拆门扇的情况下微调，附件支架应沿铝型材槽灵活移动。这样的结构逻辑既满足自动门平稳启闭的功能要求，也为后续不同门宽、不同载荷和不同驱动方式的变型设计留下了清晰接口。
