液压管路连接支座结构设计

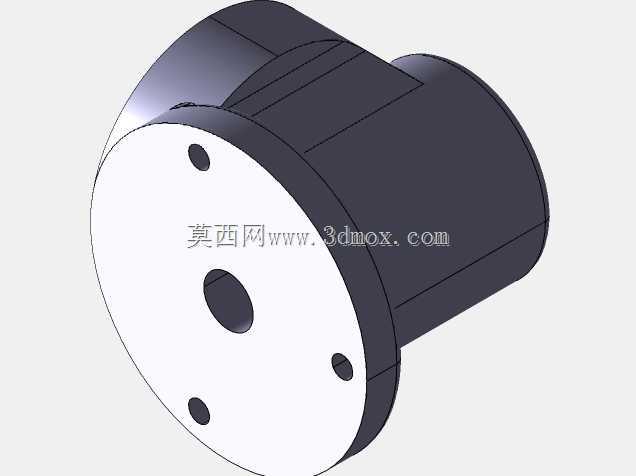

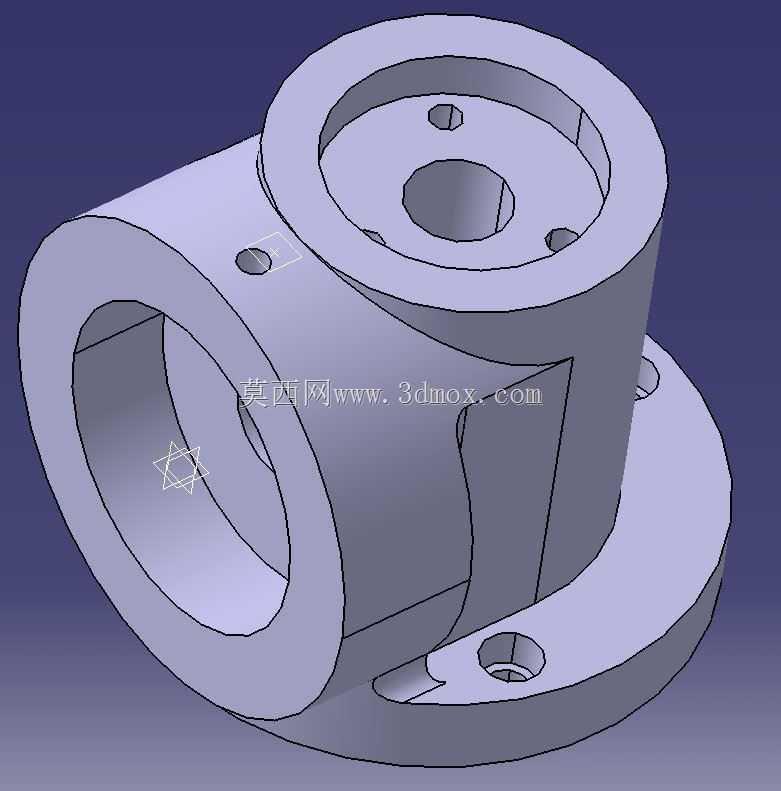

　　在液压系统的管路布设与元件集成场景中，这类支座承担着管路定位、载荷传递与接口对接的核心作用，常见于工程机械液压站、工业设备液压回路以及机床液压单元的安装工位，用来抵消管路内流体脉动带来的振动，同时为相邻液压元件提供稳定的安装基准。从结构形态来看，该零件采用正交双通腔与底部安装法兰结合的构型，横向贯通的大口径内腔用于穿接或对接液压管路，竖向的环形接口可适配阀块、管接头或者传感元件的安装，底部外伸的法兰盘预留了安装孔位，能够通过螺栓直接固定在设备基座、阀台表面或者集成油路块的安装面上。设计过程中首先要匹配液压回路的通径要求，内腔直径需对应管路的公称通径，避免通流截面突变造成局部压力损失，同时筒壁厚度要结合系统额定工作压力核算，

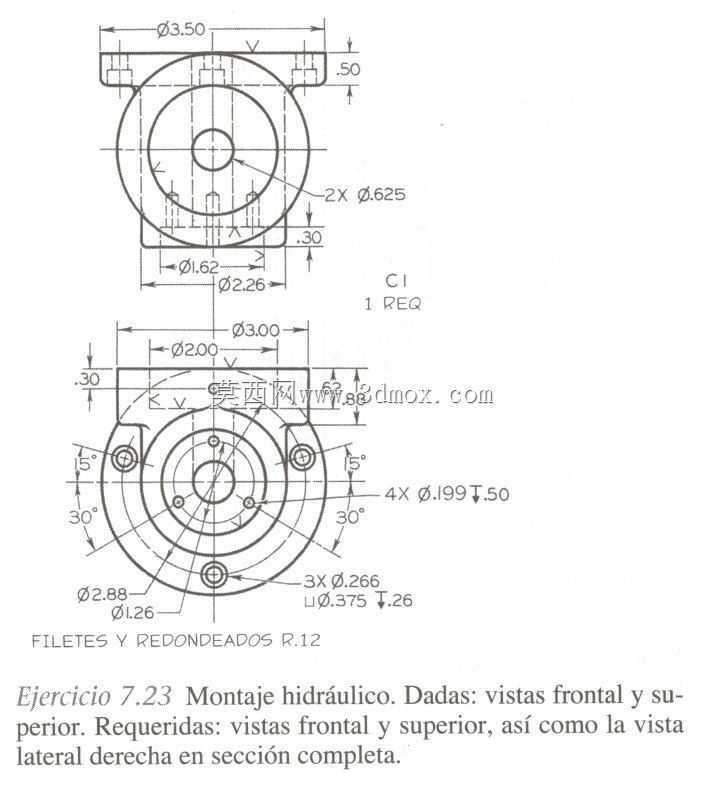

　　保证承压状态下的结构强度与刚性，防止长期受油压脉动产生疲劳变形。法兰盘上的安装孔位置需要与现场安装基准的孔位严格对应，孔距公差控制在合理范围内，避免装配时出现螺栓无法穿入或者安装后支座受附加应力的问题；竖向接口端面上的小孔为螺纹底孔或者定位销孔，用于固定对接元件，其位置度需保证对接元件的同轴度要求，防止密封面错位引发渗漏。横向腔体的外圆面可作为管路夹持或者对接的定位基准，加工时需保证与内腔的同轴度，减少管路连接后的偏载。从安装边界来看，底部法兰的外轮廓尺寸决定了安装所需的平面空间，设计时要预留扳手操作空间，方便现场拧紧固定螺栓；整体高度与横向腔体的外径需适配周边管路的走向，避免与相邻元件、管线产生干涉。

　　这类支座在建模时需要重点处理正交内腔的相贯线结构，相贯区域往往是应力集中的位置，建模阶段可通过圆角过渡优化应力分布，同时也要兼顾铸造或者机加工的工艺可行性，避免出现壁厚不均、清根困难的结构。实际应用中，支座的安装平面需要保证足够的平面度，否则法兰紧固后会导致零件变形，影响内腔与对接元件的同轴度；密封端面的粗糙度也要满足密封件的压缩要求，防止液压油出现外漏。竖向接口除了安装阀类元件，也可根据回路需求接入测压接头，直接获取该段管路的压力数据，为系统调试与状态监测提供便利。底部法兰与基体之间可根据减振需求加装调整垫片，既可以补偿安装面的平面度误差，也能吸收部分管路振动，降低振动向基座传递的幅度。
