该零件属于传动链路中的铰接连接构件,主要用于多杆联动机构、自动化输送线摆臂、工装夹具连杆组以及中小型设备的动作传递单元中,承担相邻杆件之间的枢接、载荷传递与运动限位作用。在实际设备布局里,这类连接座往往安装在两段传动杆件的交汇位置,一侧通过销轴与主动摆臂形成回转副,另一侧依托本体上的平面与孔位固定到相邻支架或从动构件上,使整套机构能够在既定角度范围内完成平稳的开合、摆动或角度补偿。

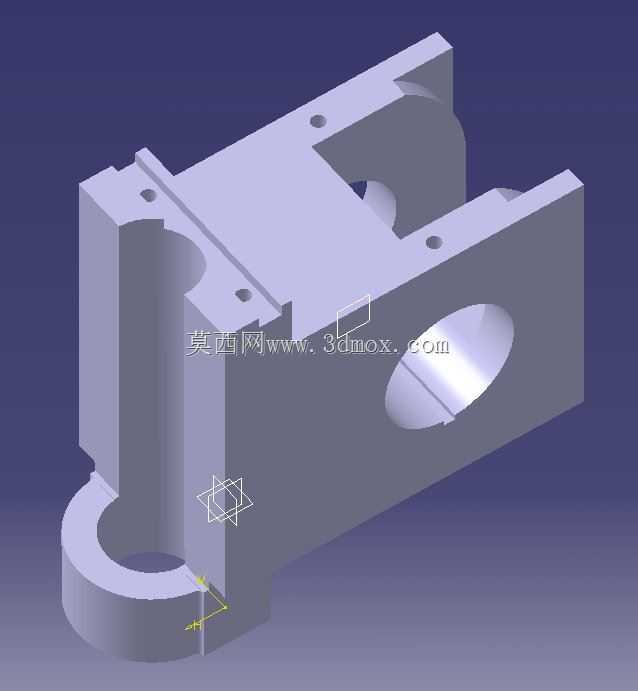

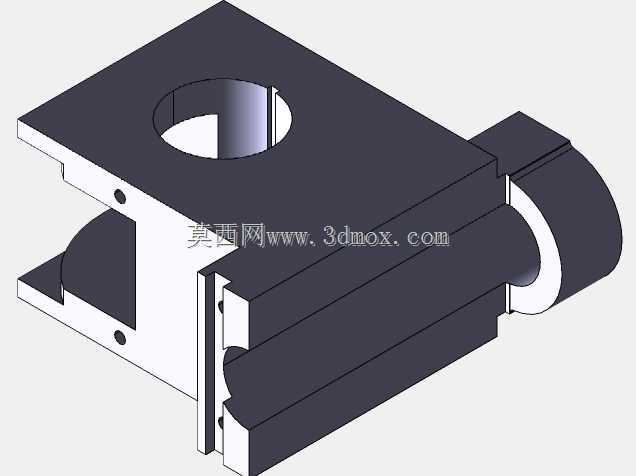

从结构形态看,本体采用块状基体结合半环抱铰接端的构型,下部为带半圆弧开口的铰接座,可容纳配套销轴或轴套,上部为带多个安装孔的矩形连接平台,侧面预留大直径通孔用于穿装锁紧件或与另一方向的轴系配合。各孔位的位置度直接决定连杆装配后的运动精度,因此建模时需要优先锁定铰接孔中心与安装平面之间的垂直关系,再以该基准为核心推导其余孔位坐标,避免装配后出现连杆卡滞、间隙不均或回转中心偏移的问题。
设计过程中,铰接区域的壁厚需要根据传递扭矩与径向载荷进行校核,半圆弧根部应保留连续过渡,减少应力集中;上部平台的安装孔间距要匹配被连接件的螺栓分布,同时控制平台边缘到孔壁的安全距离,防止锁紧时局部压溃。侧面大孔与下部铰接孔形成空间垂直的轴系布局,能够让该连接座同时适配两个方向的连杆接入,适合在空间受限的机构内部替代多件拼接的支座,减少装配累计误差。

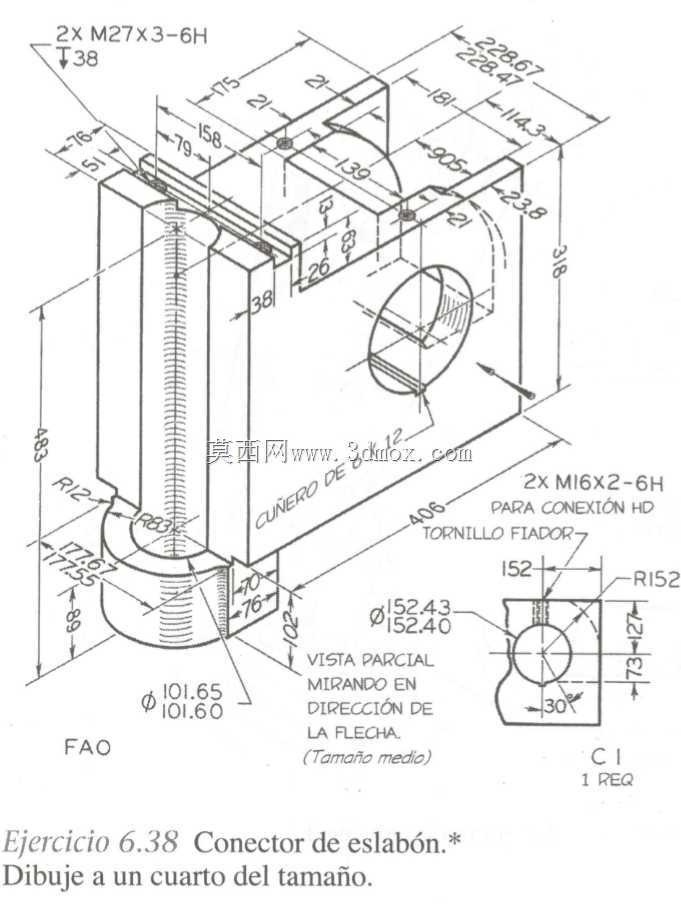

外形边界方面,块状主体的长宽高需要在满足销轴包络空间的前提下尽量紧凑,突出的耳部与凸台不应干涉相邻杆件在极限摆角下的运动轨迹。安装时以底面或侧平面作为定位基准,先穿入铰接销轴完成回转副预装,再通过上部孔位锁紧固定件,最后校验全行程内是否存在摩擦或碰撞。该结构兼顾了铰接支撑与刚性连接需求,可用于轻工自动化设备、检测工装、传送摆台以及小型联动机构的节点部位,建模时保留的等轴测视图与测量基准也便于后续工程图出图、装配校核与加工尺寸复核。
