贝克11-300型机电作动阀门执行器

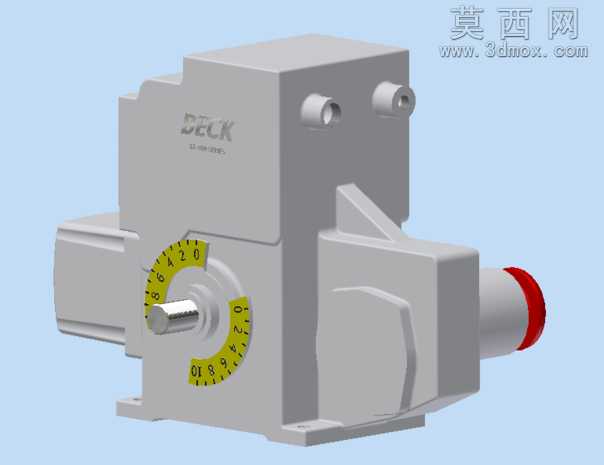

本模型为贝克11-300型机电作动式阀门执行器，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循工业产品设计规范，对执行器的每一处结构细节都进行了1:1还原。模型主体采用一体化铸造壳体结构建模，通过拉伸、切除、拔模、圆角等基础特征组合，还原了铸铝壳体的厚重质感与安装定位结构，壳体表面的品牌标识采用包覆特征制作，还原真实产品的标识细节。核心的开度指示结构采用环形刻度盘建模，刻度数值沿圆周均匀阵列排布，指示旋钮与输出轴采用同轴配合设计，可直观模拟阀门开度的指示状态，输出轴端的红色防护帽采用橡胶材质外观渲染，还原真实产品的防护结构细节。建模过程中对执行器的两侧接线端口、底部安装固定孔位、壳体加强筋结构都进行了精准复刻，所有装配关系都按照实际产品的装配逻辑添加配合约束，可实现执行器输出轴的转动模拟，直观展示阀门驱动的动作过程。材质渲染方面，主体壳体采用哑光铸铝材质，调整粗糙度参数还原铸件表面的细微颗粒质感，刻度盘采用明黄色哑光漆面材质，黑色刻度数值与黄色底色形成高对比度，符合工业产品的标识可读性要求，输出轴采用抛光金属材质，红色防护帽采用半哑光橡胶材质，不同材质的光影反射参数经过反复调试，渲染效果贴近真实工业产品的视觉质感。设计思路上，该执行器模型围绕阀门驱动的核心功能展开结构设计，整体采用方正的壳体造型兼顾内部元件容纳与外部安装便利性，侧面的加强筋结构既提升壳体结构强度，又优化了铸造工艺的脱模合理性，开度指示结构设置在输出轴端，方便现场操作人员直观观察阀门开度状态，两侧的电气接口预留了足够的接线操作空间，底部的安装法兰孔位适配标准阀门的安装尺寸，可直接配套各类回转类阀门完成驱动装配。模型同时导出了STEP/IGES通用中间格式，可兼容多数主流三维设计软件，方便不同软件平台的设计人员调用，配套的STL格式文件可直接用于3D打印验证结构尺寸，效果图完整展示了执行器的各个视角外观，可用于产品选型展示、技术方案演示等场景。
