贴片式轻触触摸开关结构设计

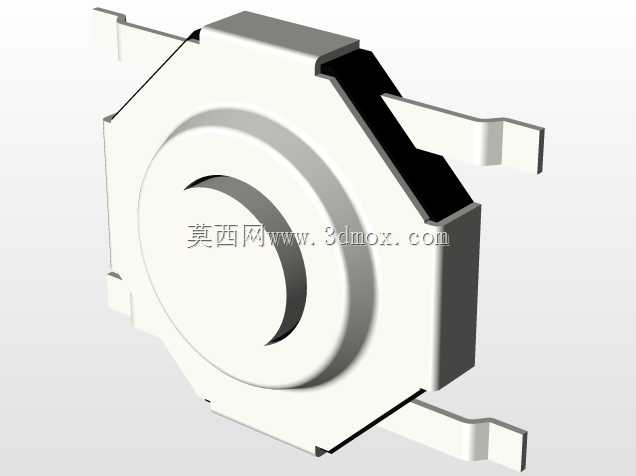

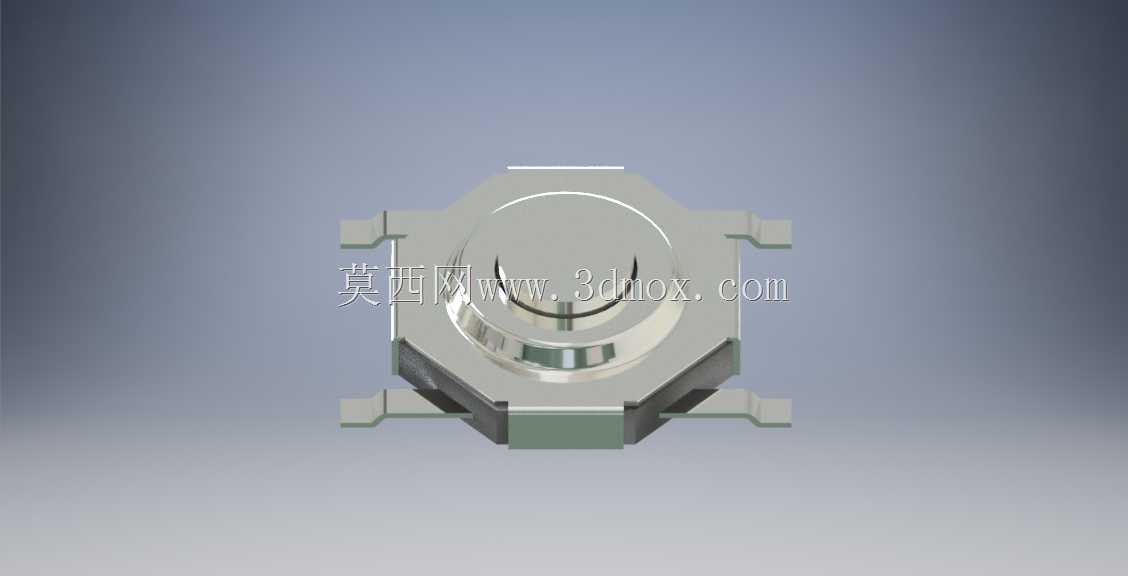

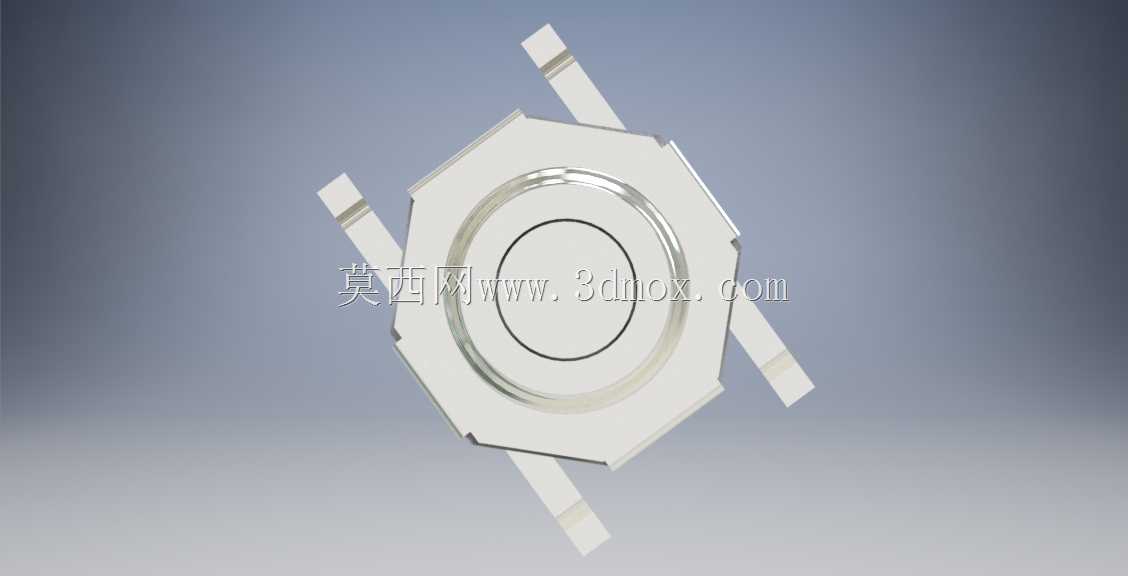

这类贴片式触摸开关多应用在消费类电子、小型工控手持终端、便携检测设备的操作面板上，作为人机交互的触发输入部件，承担用户指令输入的核心功能，相比传统直插式开关，更适配SMT回流焊生产工艺，能大幅提升整机组装的生产效率，减少人工插件的工序成本。从结构设计来看，这款开关采用八边形基座主体，四个方向延伸出焊片引脚，这种多引脚布局并非冗余设计，一方面可以在贴片焊接后提升与PCB板的结合强度，避免设备在跌落、反复按压过程中出现引脚脱焊、本体移位的问题，另一方面对称式的引脚排布可以兼容不同方向的布线需求，给PCB Layout工程师留出更多走线空间，不用为了适配开关引脚方向特意调整板上线路走向。开关的按压触发面做了内凹弧形设计，这个细节是从用户操作触感出发做的优化，手指接触时能自然贴合指腹弧度，相比平面按键能减少按压时的滑动错位，触发反馈更清晰，同时内凹结构也能在一定程度上避免日常使用中误触的概率，比如设备放在包内被其他物品挤压时，弧形面的受力分散特性可以降低非人为触发的可能。在安装边界上，这款开关属于薄型贴片元件，本体高度控制在极低范围内，适配超薄型电子设备的内部堆叠需求，四个引脚的焊盘尺寸按照标准SMT工艺要求设计，不需要定制特殊钢网，用常规0.12mm厚度的锡膏钢网就能满足印刷要求，焊接后的共面度公差控制在行业通用标准范围内，不会出现虚焊、立碑等贴片常见不良。开关内部的触发结构采用弹片接触式设计，按压行程短，触发力度控制在适合手指操作的区间，既不会因为力度太轻容易误碰，也不会因为力度过大造成操作疲劳，长期反复按压后弹片的疲劳寿命能满足消费电子的常规使用周期要求。基座部分采用耐高温工程塑料材质，能够承受回流焊过程中的高温冲击，不会出现本体变形、引脚移位的问题，同时塑料基座的绝缘性能可以保证引脚之间的绝缘电阻满足安规要求，避免出现引脚间短路的风险。在实际选型应用中，这类开关常被布置在设备的侧键、正面功能按键位置，因为其贴片式的安装方式不需要在设备外壳上做复杂的固定结构，只需要在PCB上预留对应焊盘，外壳上预留对应按键行程的开孔即可，能大幅简化整机的结构设计难度，减少外壳模具的复杂程度，降低整机开模成本。设计建模过程中，需要重点关注引脚与本体的结合位置强度，以及按压面的行程空间预留，要保证开关焊接到PCB后，按压动作不会和周边元器件产生干涉，同时引脚的伸出长度要符合贴片工艺的要求，不能过长导致锡膏印刷时连锡，也不能过短导致焊接强度不足。
