覆盆子相机安装支座结构设计

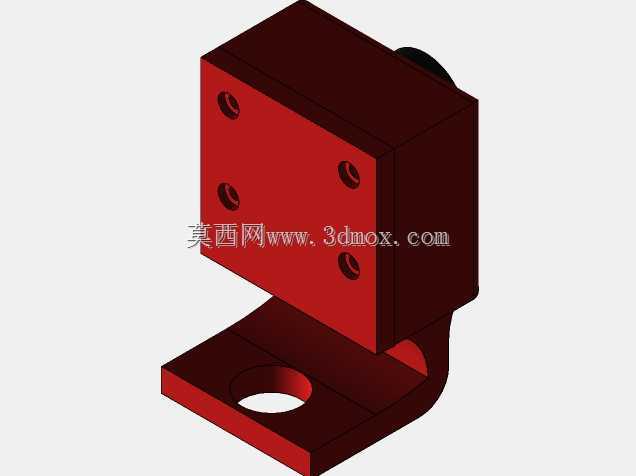

　　这套相机安装结构主要面向嵌入式视觉采集场景，常见于小型自动化设备的工位检测、教学实验平台的图像采集、移动机器人的前置视觉模组固定。整体由上部相机容纳腔体和下部L型安装支脚组成，腔体采用方正盒体造型，可完整包覆覆盆子相机核心板与镜头尾部，避免外露线束在设备运行中被剐蹭，也能减少车间浮尘直接附着在板卡接插部位。

　　从实际装配逻辑看，腔体正面预留四处沉孔，用于从外侧穿入螺钉锁紧内部相机板，沉孔深度可保证螺钉头完全埋入立面，不会突出干涉周边其他构件。腔体后侧预留镜头穿出开口，镜头可直接从后方旋入相机板，安装时无需拆解整个盒体，日常维护更换镜头仅需在设备外侧操作即可。下部支脚与腔体底部采用圆弧过渡连接，相比直角拼接能降低冲压或3D打印成型时的应力集中，长期受设备振动影响也不易在连接处出现裂纹。

　　支脚平面开设一处长圆形安装孔，该孔型可兼容一定范围内的安装位置偏差，现场装配时无需严格对准底孔坐标，沿孔长方向微调相机前后位置后再锁紧固定螺钉即可。支脚整体向腔体前侧延伸，可让相机镜头重心落在安装孔支撑范围内，避免镜头伸出过长导致整体前倾。腔体内部净空尺寸匹配常用覆盆子相机板卡轮廓，四周预留0.5mm左右装配间隙，既方便板卡推入，又能限制板卡在腔体内晃动。

　　设计时优先考虑了安装边界：腔体立面总高可容纳常规焦距镜头尾部，不会出现镜头尾部顶到盒体内壁的情况；支脚底面为完整贴合平面，可直接固定在铝型材平台、设备钣金立面或机器人顶层安装板上。整套结构没有多余复杂曲面，加工时无论是采用钣金折弯焊接、塑料3D打印还是数控铣削，都能快速成型，适配小批量样机试制与教学案例加工需求。结构各转角处保留合理壁厚，腔体侧壁厚度可提供足够刚性，锁紧安装螺钉时不会出现侧壁变形挤压内部板卡的问题。
