工业铰接式传感安装支座结构设计

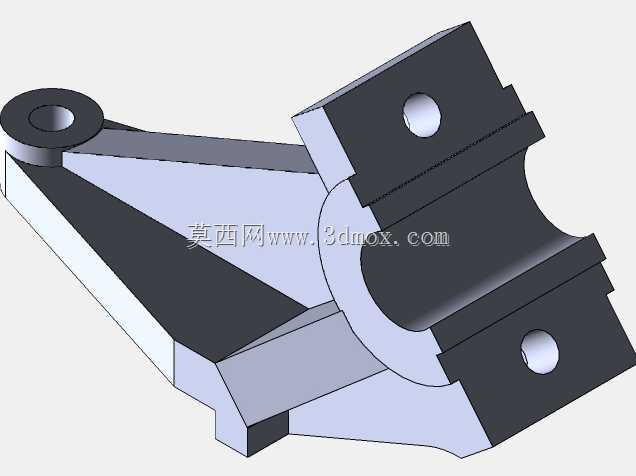

　　在自动化产线、工装夹具以及小型执行机构的布局中，这类带铰接孔与半圆弧夹持面的支座，常用来固定圆柱形传感元件或细杆类检测部件。它一端的通孔用于穿入销轴，使支座能够绕固定轴完成小角度摆动；中部的弧形凹槽则贴合被夹持件的外圆，配合两侧带孔的压板，通过紧固件实现抱紧，限制被支撑件沿径向与轴向的窜动。

　　从受力路径看，销轴孔区域会反复承受摆转带来的剪切与接触应力，因此孔位周边保留了较厚的实体壁厚，避免长期使用后出现孔口椭圆化。弧形夹持面与两侧安装耳之间通过斜向加强筋过渡，既把夹紧力均匀分散到主体腹板上，也抵消了支座在摆动启停瞬间产生的弯曲力矩。腹板采用变厚度设计，在靠近销轴座和夹持端的位置加厚，中间区域适当减薄，在保证刚性的同时控制整体重量。

　　建模时需要重点处理三处配合边界。销轴孔的内径与长度决定铰接副的回转范围，孔端面应预留足够的压紧面，以适配垫圈或开口销的安装空间。半圆弧槽的曲率半径应与被测圆柱件外径匹配，槽底不宜直接做成尖角，以免应力集中并影响贴合精度。两侧压板上的孔位需与主体上的对应孔同轴，孔距偏差会直接导致夹紧后杆件偏斜。

　　安装边界方面，支座的整体外轮廓决定了它在设备内部的占用空间。铰接端的中心高是运动校核的基准，夹持端的中心高则影响传感元件的检测位置；两者之间的水平距离决定摆臂长度，进而改变摆动时检测端划过的轨迹半径。腹板下方的轮廓需要避让周边管线和相邻构件，尤其在小角度回转时，不能与安装基面发生干涉。

　　这类零件通常用于需要角度补偿的检测工位：当被测件位置存在微小偏差时，支座可绕销轴轻微转动，使弧形夹持面始终保持合适的压紧姿态，降低安装误差对检测精度的影响。结构上没有复杂曲面，加工时可通过铣削完成外形、孔系和圆弧槽，适合小批量设备自制或备件生产。三维建模过程中，应先确定销轴孔与夹持圆弧的中心距，再搭建两侧耳板和加强筋，最后统一处理倒角与拔模斜度，这样能保证装配关系清晰，后续工程图尺寸标注也更顺畅。
