带侧向接口的四耳法兰式传感基座

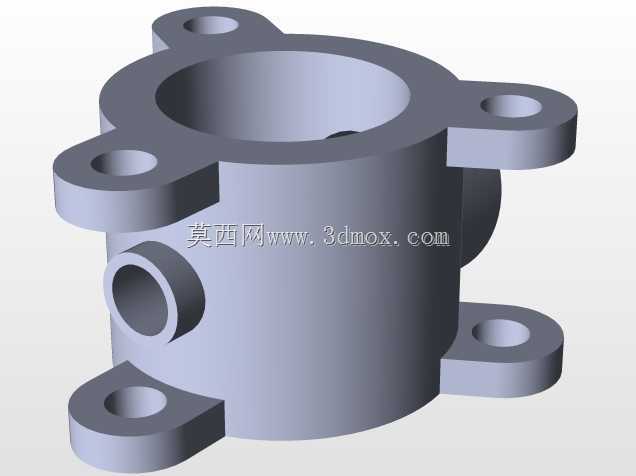

　　在流体压力检测、液位监测或小型气动系统中，传感元件往往需要一个兼具定位、密封与介质导通功能的安装载体。该基座的设计正是围绕这一需求展开：主体采用中空圆柱结构，内部形成贯通腔体，既可为传感探头提供容纳空间，也可作为介质流经的通道，减少外接管路的转接次数。顶部沿圆周方向均匀布置四个带孔安装耳，孔位用于穿设螺栓，将基座固定在面板、支架或设备壁面上；四耳对称布局能够在拧紧螺栓时使受力均匀分布，避免单侧压紧导致的腔体变形或密封面偏移。侧向伸出的圆柱接口用于连接气管、油管或其他管路，接口轴线与主体腔体垂直，可在不改变主体安装方向的情况下完成侧向走线或布管，这种结构在空间受限的设备内部尤为实用。从建模逻辑看，主体圆柱先通过拉伸形成基础壁厚，

　　再对顶部外缘进行切除或加厚处理形成安装耳，耳上孔位采用同轴拉伸切除保证与安装面垂直；侧向接口通过凸台拉伸与主体进行布尔合并，接口内孔与主腔体贯通，交汇处需做圆角过渡以降低流体阻力并减少应力集中。基座底部与安装面接触的区域可作为密封面，实际使用时可在结合面加装密封圈，防止介质泄漏。外形边界方面，四耳外伸尺寸决定了安装所需的平面空间，螺栓孔中心圆直径是选型时的关键定位尺寸；主体高度需与所安装传感器的插入深度匹配，避免探头过长触碰腔体底部或过短导致检测失准；侧向接口的外径与内径则要匹配对应管路规格，保证连接可靠。这类基座常见于工业自动化检测工位、小型液压试验台以及设备内部的传感集成部位，其结构简单、安装稳固，且便于后期维护时拆卸传感器。

　　在三维建模过程中，各特征的对称性需严格控制，尤其是四个安装耳的孔位同轴度与位置度，直接影响现场安装是否顺利；腔体与侧向接口的相交区域应避免尖锐棱角，既有利于加工时的刀具路径规划，也能提升零件在承压工况下的结构强度。整体没有多余装饰特征，所有结构均服务于安装、导通与固定三项核心功能，符合机械零部件实用化的设计原则。
