带铰接立板的三孔安装支座结构

　　这个支座结构的核心作用，是在设备机架与活动连杆之间提供一个稳定的铰接支点，常见于轻载连杆机构、检测工位摆臂、工装夹具翻转架以及小型自动化设备的支撑连接处。底板承担与安装基面贴合固定的功能，立板则用于穿入销轴，实现被连接件的回转运动。

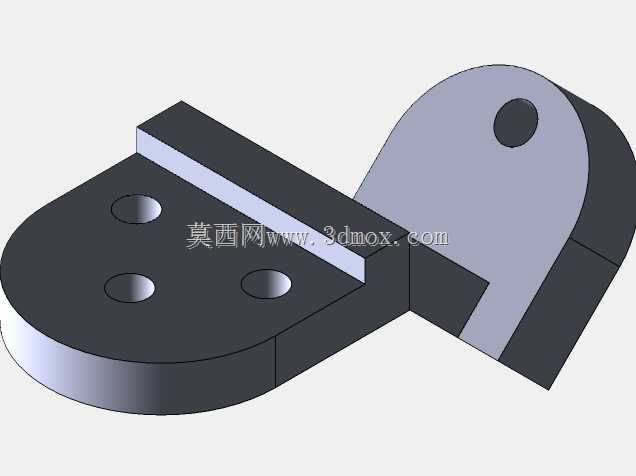

　　从结构布局看，底板由一段平直安装面和半圆端头组成，这种形式在保证安装面积的同时，能够减少边角占用，尤其适合安装空间受限、基座边缘带有圆弧或需要避让相邻零件的场合。底板上布置了三个沉孔，孔位分布兼顾连接刚性与装配便利性：两个孔靠近半圆端，一个孔靠近平直段，拧紧后可使底板与安装面形成多点压紧，降低局部翘曲风险。沉孔设计能够让螺钉头部完全沉入板面以下，避免螺钉突出影响上方零件运动，也让支座表面更加整洁。

　　立板从底板一侧向上延伸，顶部加工出一个铰接孔。该孔是整个零件的功能核心，销轴穿过此孔后，可与摆杆、连杆或传感器支架形成转动副。立板采用带圆弧顶的板式结构，既减轻了不必要的材料堆积，又能在孔周保留足够壁厚，保证销轴受力时的局部强度。立板与底板交接处形成实体过渡区，能够承受铰接点传递下来的径向力和少量倾覆力矩，避免连接处出现应力集中。

　　设计这类支座时，需要重点控制底板贴合面的平面度。如果安装面翘曲，螺钉锁紧后会导致立板产生微小偏斜，进而使销轴轴线与配合件孔位不同轴，长期运行会出现卡滞或异常磨损。三维建模时应先建立底板轮廓，再根据铰接中心高度确定立板位置，最后统一处理安装孔和铰接孔。沉孔直径与深度要与所选螺钉规格匹配，孔边到板边的距离应保留足够壁厚，防止拧紧时边缘开裂。

　　在安装边界方面，底板轮廓决定了支座在基面上的最小占用范围，三个安装孔的孔距决定了配作安装孔时的定位尺寸。立板厚度直接影响铰接副的接触宽度，若配合连杆较薄，可通过增加垫片调整间隙；若立板过厚，则会增加整体重量并占用侧向空间。顶部铰接孔的中心高度是运动校核的关键尺寸，它决定了连杆回转中心与底板安装面之间的距离，也会影响摆臂的运动轨迹和末端执行件的工作范围。

　　实际选型使用时，还要关注受力方向。该结构更适合承受垂直于立板平面的摆动力，以及沿销轴方向较小的侧向载荷。若机构存在较大冲击，应适当加厚立板、加大铰接孔直径，并在底板与立板过渡区增加圆角。对于需要频繁转动的部位，铰接孔内可增设衬套，以提高耐磨性并便于后期维护。整体来看，这种支座结构形式简单、加工方便、安装稳定，能够在有限空间内完成固定支撑与回转连接的双重任务。
