斜置式传感器安装支座结构设计

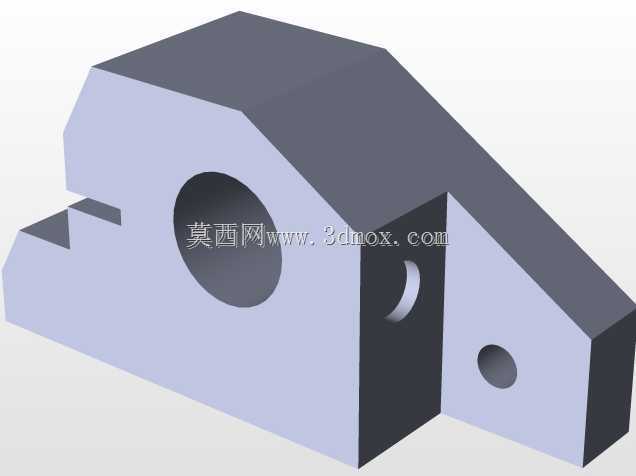

　　该零件属于传感检测单元的支撑安装构件，整体采用块状一体化切削成型思路，主体轮廓由正交平面与斜向切面组合构成，没有多余的薄壁或悬伸结构，刚性表现足以应对常规工业现场的振动工况。零件中部开设大直径横向通孔，孔壁沿轴向保持完整圆柱面，主要用于穿装传感主体或转轴类配合件，孔位周边保留了充足的实体壁厚，避免装配压紧后出现局部应力集中。零件下部一侧开出阶梯状卡槽，可直接卡入设备机架的定位边，卡槽的台阶面承担竖向限位，侧面则用于抵消横向窜动，装配时无需额外加工复杂定位槽即可快速就位。斜向延伸的支臂上设置两处小孔，一处为支臂侧面的半开通孔，另一处为端面贯穿小孔，二者可分别用于锁紧螺钉穿装、定位销固定或者气路走线预留，

　　不同孔位的轴线与主体大孔呈空间交错，能够满足多角度安装固定需求。从安装边界来看，零件底面为完整平直加工面，可直接贴合安装基板，整体高度方向预留了足够的扳手操作空间，斜臂外伸长度控制在合理范围内，不会与周边相邻的管线、支架发生干涉。在实际产线场景中，这类支座常布置在自动化输送线、机床工位旁或者工装夹具侧端，用来固定位置检测传感器，把检测元件稳定支撑在指定检测高度与角度，确保工件到位、尺寸判别或者行程反馈信号稳定可靠。设计过程中优先保证安装基准统一，底面与大孔轴线的平行度、各小孔的位置度均按常规机械加工公差控制，既不会因精度过高增加不必要的加工成本，也能保证装配后传感方向不出现偏移。零件各棱边均做了适度倒角处理，既去除切削毛刺，也避免装配时划伤操作人员或线缆表面。整体结构没有复杂曲面，常规铣削、钻削工序即可完成全部加工，材料可选普通碳钢或铝合金，根据现场载荷与防腐要求灵活调整，适配多类工业检测工位的安装改造需求。
