L型配置文件连接固定角件结构设计

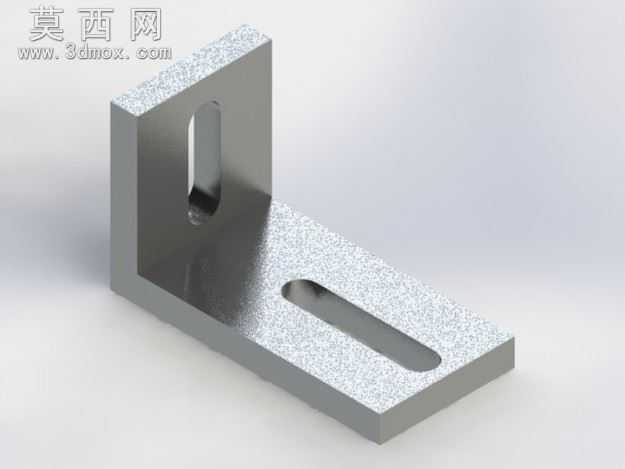

本作品为L型配置文件连接固定角件，采用三维参数化建模方式完成全流程设计，建模过程中首先以直角折弯的等厚板材为基础特征，通过草图绘制确定两个互相垂直的安装基面的外轮廓尺寸，两个基面分别承担不同方向的型材对接承载功能，建模时严格控制两安装面的垂直公差，保证装配后连接结构的垂直度符合使用要求。在材质设定上，模型选用常用的结构钢材质进行渲染表现，赋予模型均匀的哑光金属质感，通过环境光遮蔽效果清晰呈现零件的棱边倒角与开孔结构细节，渲染时采用柔和的侧上方打光方案，避免强反光遮挡结构特征，同时通过阴影效果强化零件的立体形态，直观展示角件的空间结构。结构设计方面，两个互相垂直的安装板上分别设计了长圆形腰型安装孔，腰型孔的设计可在装配时提供一定的位置调节余量，降低安装对位的精度要求，适配不同安装孔位的配置文件对接场景，孔位边缘做了平滑的倒角处理，既可以去除加工毛刺避免划伤操作人员，也能在紧固件安装时起到导向作用，提升装配效率。两安装板的衔接处采用了等厚过渡的折弯结构，没有额外的加强筋设计，依靠板材自身的折弯强度满足常规配置文件连接的承载需求，整体结构简洁规整，没有冗余的设计特征，符合五金连接配件的加工工艺要求，可直接适配冲压、折弯等常规五金加工流程。设计思路上，该角件以实现两个垂直方向配置文件的稳定连接为核心目标，优先考虑装配的便捷性与位置调节能力，腰型孔的长度、宽度参数经过匹配计算，可适配常用规格的连接螺栓，安装板的厚度、整体外形尺寸经过力学性能校核，保证在常规连接工况下不会出现变形、断裂等失效问题，两安装面的平面度在建模时做了约束，保证装配后连接面可以紧密贴合，避免出现连接松动、间隙过大的问题，整体设计兼顾了实用性与加工经济性，可广泛应用于各类需要垂直方向配置文件对接固定的场景。
