工业防护用多横杆金属扶手结构设计

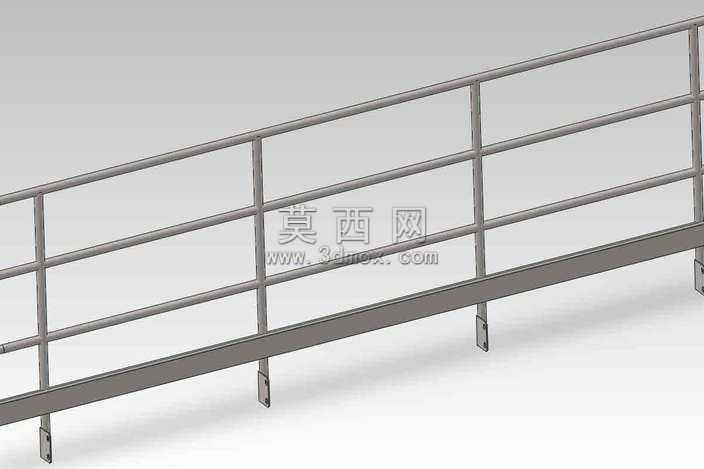

本作品为工业场景使用的金属防护扶手三维模型，采用三维建模软件完成全参数化设计，建模过程中严格遵循金属防护构件的实际生产尺寸规范，对每一处杆件的连接节点、固定支座都做了1:1的真实还原。模型渲染阶段采用哑光金属材质，模拟实际不锈钢或镀锌钢材的表面质感，通过环境光遮蔽效果凸显杆件之间的焊接拼接结构，让整体视觉效果贴近真实安装后的成品状态。从结构设计来看，该扶手采用多横杆平行排布的形式，顶部设置主扶手横杆，下方均匀布置多道防护横杆，最底部设置挡边踢脚板，可有效防止小型物件从栏杆缝隙滚落，同时避免人员脚部意外滑出防护区域。竖向支撑立柱按照等间距排布，每根立柱底部都设计了带安装孔的固定支座，可直接通过膨胀螺栓与地面或安装基面完成固定，安装便捷且结构稳固。设计思路上充分考虑工业场景的安全防护需求，横杆之间的间距严格控制在安全范围内，避免人员从间隙穿过发生坠落风险，整体杆件采用等截面金属型材设计，既降低了生产加工的下料难度，也保证了整体结构的受力均匀性，能够承受日常倚靠、意外冲击的载荷要求。模型在建模时对所有的连接位置都做了贴合实际工艺的处理，还原了金属栏杆焊接组装的结构特征，没有多余的冗余特征，所有的倒角、折边都符合五金构件的加工工艺要求，既可以作为工业防护设施的设计参考，也可直接用于相关场景的方案展示、施工模拟使用，模型的各部件均为可编辑的实体特征，能够根据实际使用场景的尺寸需求快速调整横杆长度、立柱高度、杆件间距等参数，适配不同的安装区域防护要求。
