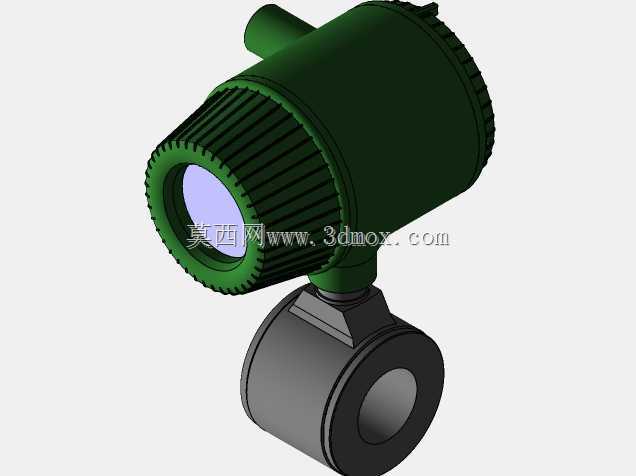

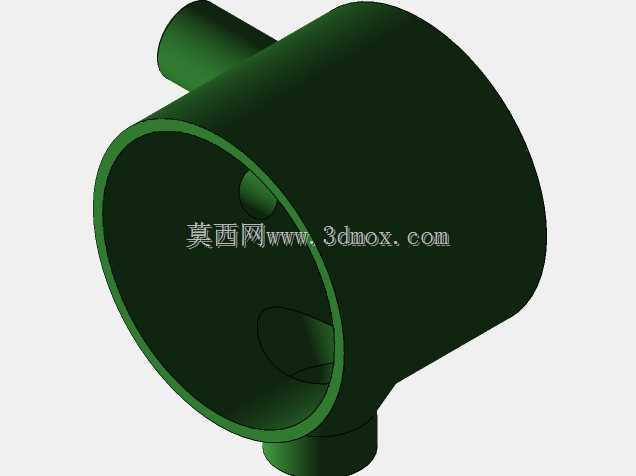

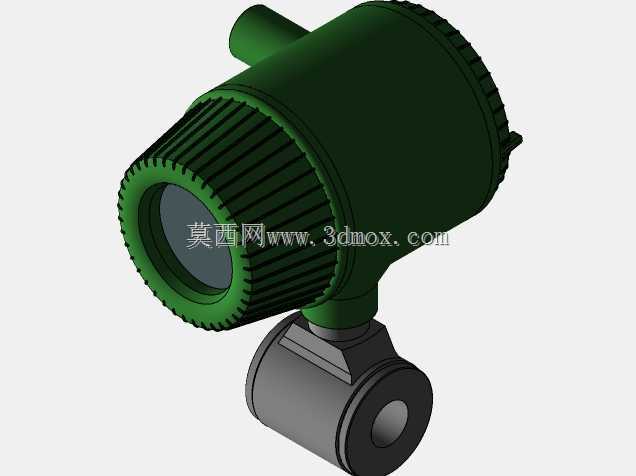

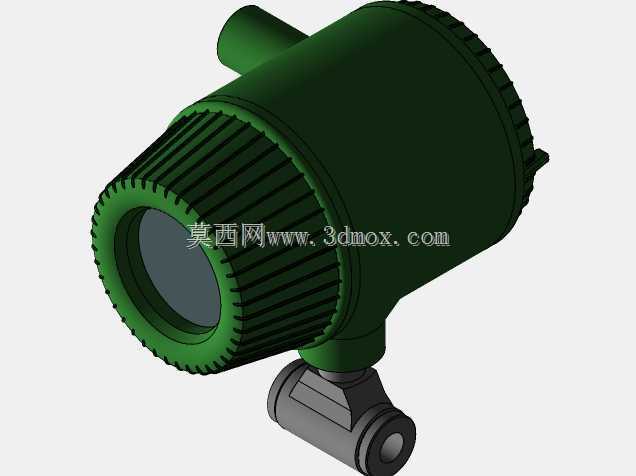

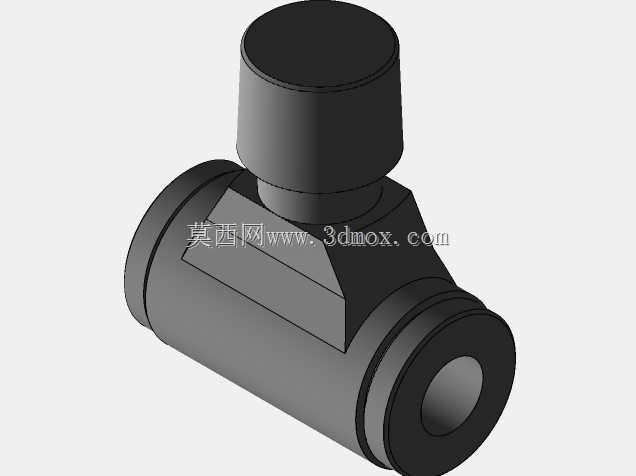

横河AXF系列磁流量计法兰式标准壳体结构

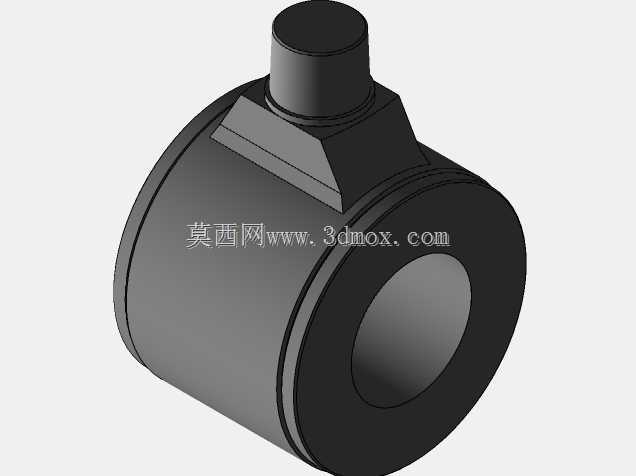

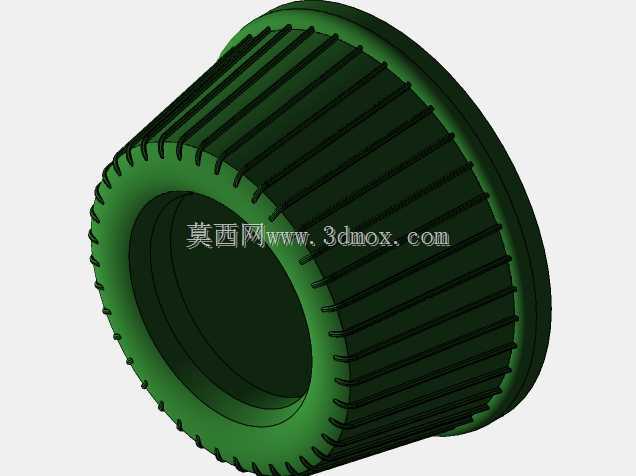

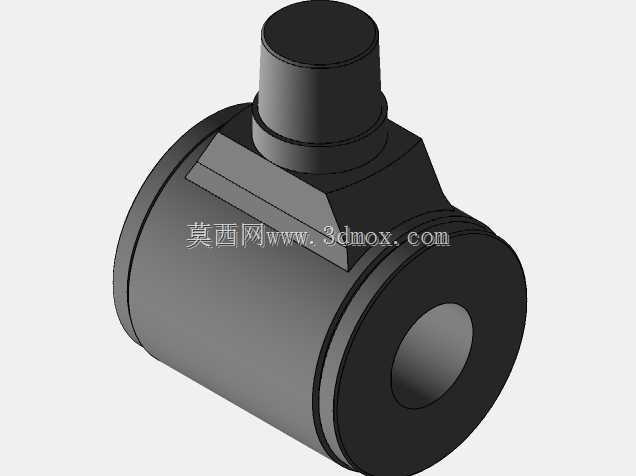

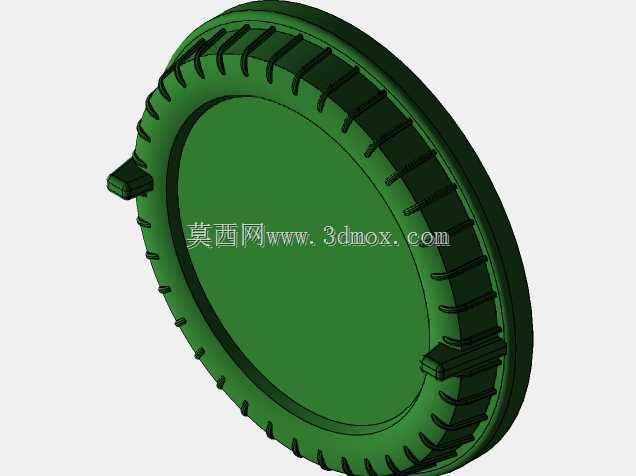

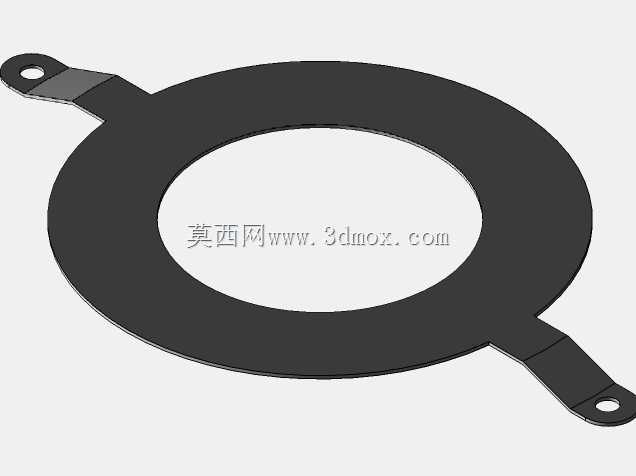

　　该壳体结构面向导电液体流量测量场景，常见于化工流程管线、市政水处理管网、冶金冷却循环系统以及食品医药洁净管路中，作为电磁流量计检测段的外部承压与防护载体，承担容纳测量管、励磁线圈、电极组件及接线腔体的作用。壳体外侧沿圆周布置连续加强筋，并非单纯装饰结构：一方面在法兰紧固后平衡螺栓预紧带来的局部应力，降低薄壁壳体在长期受压下的蠕变风险；另一方面增加壳体外表散热面积，使励磁模块工作产生的热量能够沿筋条快速散出，避免内部电子元件长期处于高温环境。周向分布的凸耳用于安装定位、铭牌固定或配套防护支架连接，在管线存在振动时可辅助约束壳体姿态，减少接线部位承受的交变载荷。

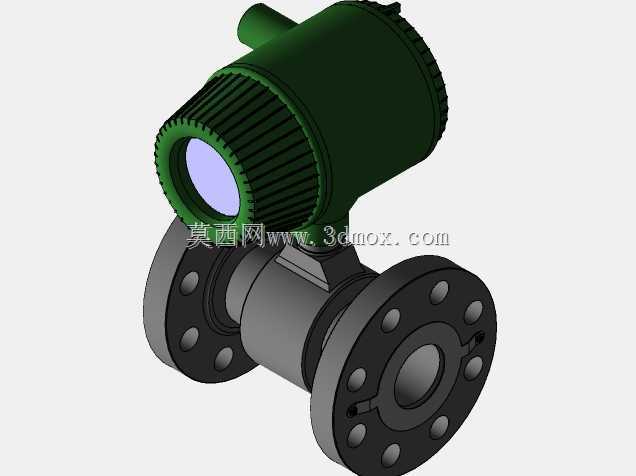

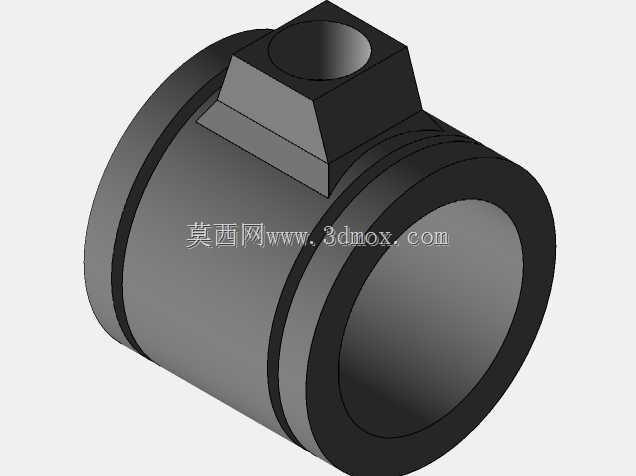

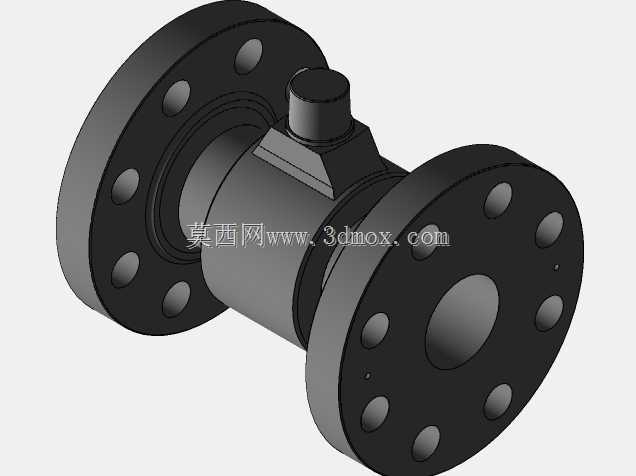

　　从设计思路看，该模型重点还原法兰型变体的外部边界，而非内部电磁测量原理细节。壳体轮廓按标准管道公称压力等级匹配，端面法兰尺寸需与对应管径、密封面形式及螺栓孔分布保持一致，才能直接嵌入现有管线而不额外改造管架。建模时需控制壳体与测量管之间的包覆间隙，既要为励磁绕组和衬里留出装配空间，又不能让外壳过度增大而影响保温层敷设或相邻阀门操作。环形端面的平面度、螺栓孔位置度以及凸耳安装面的平行度，是现场能否顺利装配的关键；若筋条根部圆角处理不足，铸造或注塑成型时容易出现缩痕与应力集中，承压工况下还可能成为裂纹起始点。

　　实际选型中，这类壳体边界直接决定仪表的安装空间。法兰外圆决定管线两侧所需的操作净距，壳体轴向长度影响直管段预留位置，周向凸耳和接线口方向则关系到现场走线、维护拆卸以及防爆接线盒的安装朝向。对于地埋井、管廊狭窄层或并排多管布置的项目，提前在三维环境中核对壳体外形，可避免到货后与支吊架、保温层、邻近阀门发生干涉。模型呈现的环形主体、加强筋和侧向凸台，也为后续做衬里选型、外壳防护校核、支架焊接位置确认提供了直观依据，使结构设计人员在管线综合阶段就能完成装配校验，而不是等到现场安装时才发现空间冲突。
