气动纤毛器方形安装基座结构设计

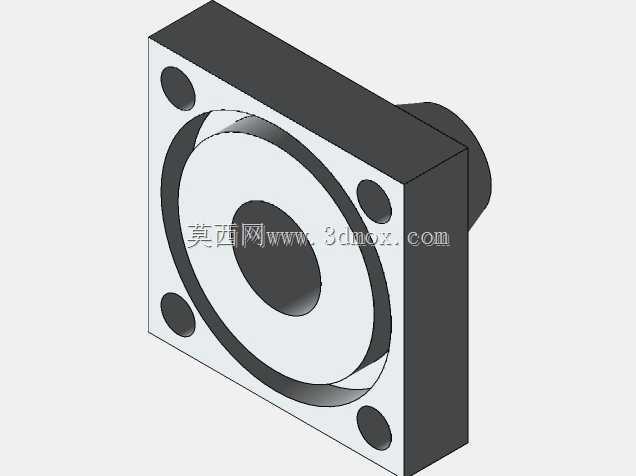

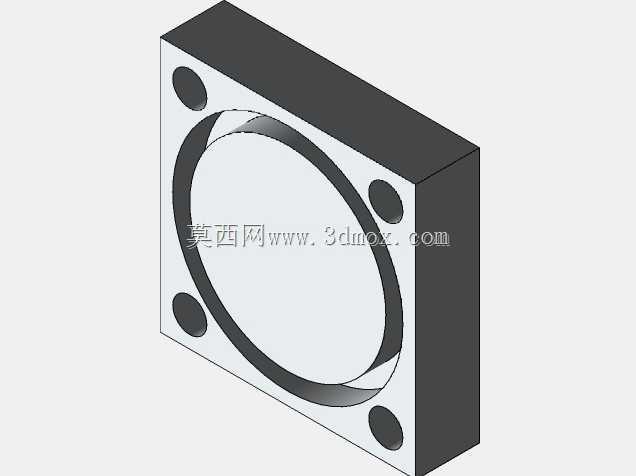

　　该方形安装基座是气动纤毛器的核心承载构件，在自动化分拣、精密贴装、轻量物料拾取工位中承担气动执行元件的定位与固定作用。实际产线布局里，这类基座常安装在移栽机械手末端、直线滑台运动板或工装立板上，为纤毛拾取头提供稳定的安装基准，同时约束气动通路的对接位置，避免高速往复运动中出现执行端偏摆。从结构特征看，基座整体采用方块式构型，正面开设大直径中心沉孔，用于容纳气动纤毛器的主体缸筒或气流分配腔，孔壁预留的同轴度公差可保证装入元件后轴线与安装面垂直，降低纤毛动作时的侧向力矩。四个角位对称布置贯通安装孔，孔位分布遵循标准安装孔距设计，既可以直接穿入内六角螺钉完成基座固定，也能适配不同厚度的安装板，在空间受限的工位中还可反向沉孔安装，

　　让螺钉头完全埋入基座表面，避免运动过程中与周边管线、工件发生干涉。基座的厚度方向经过力学校核，既保证中心孔周边有足够的壁厚承受气动元件工作时的反作用力，也控制整体重量不会给末端移载机构增加过多负载。设计过程中优先考虑了装配工艺性：方形外轮廓便于在机加工时快速找正，四个安装孔采用统一孔径规格，减少装配时的工具更换频次；中心孔与安装面的垂直度要求直接决定气动纤毛器的工作精度，建模时将安装面设为第一基准，所有孔位特征均以该基准为参照标注几何公差，避免加工累积误差影响最终使用。在安装边界方面，该基座的方形外廓占用空间规整，无需额外预留异形避让空间，四个安装孔的中心距留出了足够的扳手操作空间，即便在密集排布的多吸头工位中，

　　相邻基座之间也不会出现螺钉装拆干涉。基座的侧面为平整加工面，可根据实际需求拓展安装磁性开关、节流阀或位置传感器，不用额外加工连接支架。这类构件虽然结构不复杂，但在气动执行系统中直接影响末端执行器的重复定位精度，建模时还原了所有倒角、沉孔与壁厚细节，可直接用于工程图导出、装配干涉校验以及工位布局模拟，帮助设计人员在方案阶段确认安装空间、对接尺寸与螺钉规格，减少后期现场改制的工作量。
