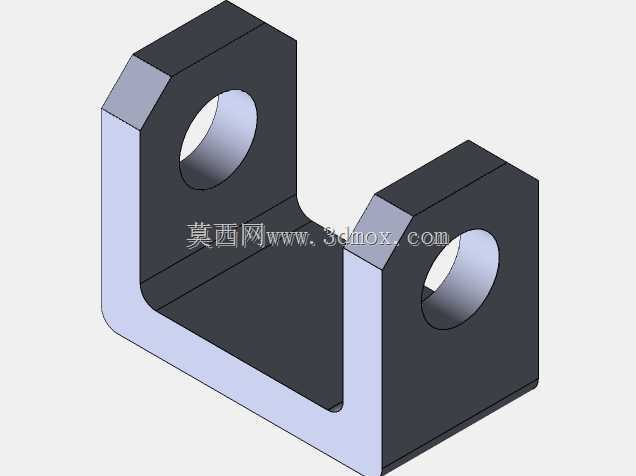

该U型双孔支座属于通用机械铰接支撑类零部件,在各类自动化生产线、输送设备、工装夹具以及轻型连杆机构中应用广泛,主要承担两侧铰接轴的同轴定位、载荷传递与侧向限位功能,可作为摆臂、连杆、浮动压头的安装基座使用,也可直接焊接或螺栓固定在设备型材框架、钢板机架上,为转动副提供稳定的安装基准。从结构形态来看,零件整体采用一体化折弯式U型构型,底部为连续平直的承载基面,两侧立板对称向上延伸,立板顶端做斜切收边处理,既去除了尖锐边角避免装配划伤,也在不降低立板刚性的前提下削减了不必要的材料冗余。两侧立板上各加工有一组同轴贯通圆孔,孔口边缘做了倒角处理,可在穿入铰接销、螺栓或转轴时起到导向作用,同时消除孔口毛刺对装配精度的影响。
建模过程中优先保证两侧孔的同轴度公差,这一参数直接决定铰接部件转动时是否会出现卡滞、偏磨问题,若同轴度偏差过大,转轴会在孔内形成两点别劲接触,长期运行会加剧孔壁磨损,甚至引发转轴弯曲断裂。设计时将两侧立板的间距作为核心安装边界尺寸,该尺寸直接决定可容纳的铰接部件厚度,选型时需预留0.5至1毫米的侧向间隙,避免铰接件在两板之间出现夹死或晃动量过大的问题。底部基面的长宽尺寸决定了支座与安装面的接触面积,若采用螺栓固定,可在基面加工对应沉孔或通孔;若采用焊接固定,基面边缘可预留焊接坡口,保证连接强度。立板厚度与圆孔直径需根据实际承受的径向载荷匹配计算,载荷较大时可适当增加立板厚度,或在孔内加装衬套来提升耐磨性能,延长部件使用寿命。
整个零件无复杂曲面特征,加工工艺性良好,可通过板材切割、折弯、钻孔、倒角工序完成加工,也可采用铸造成型后进行孔位精加工,适配不同批量的生产需求。在三维建模阶段,可同步完成装配干涉检查,将配套销轴、铰接连杆、紧固件导入装配体,验证转动全行程内是否存在结构碰撞,同时校核支座受力后的形变趋势,优化立板与底板的过渡圆角,降低应力集中风险。这类支座看似结构简单,却是设备转动副中不可或缺的基础零件,其尺寸精度与结构刚性直接影响整套机构的运行平稳性。
