移动式户外烤肉推车结构设计

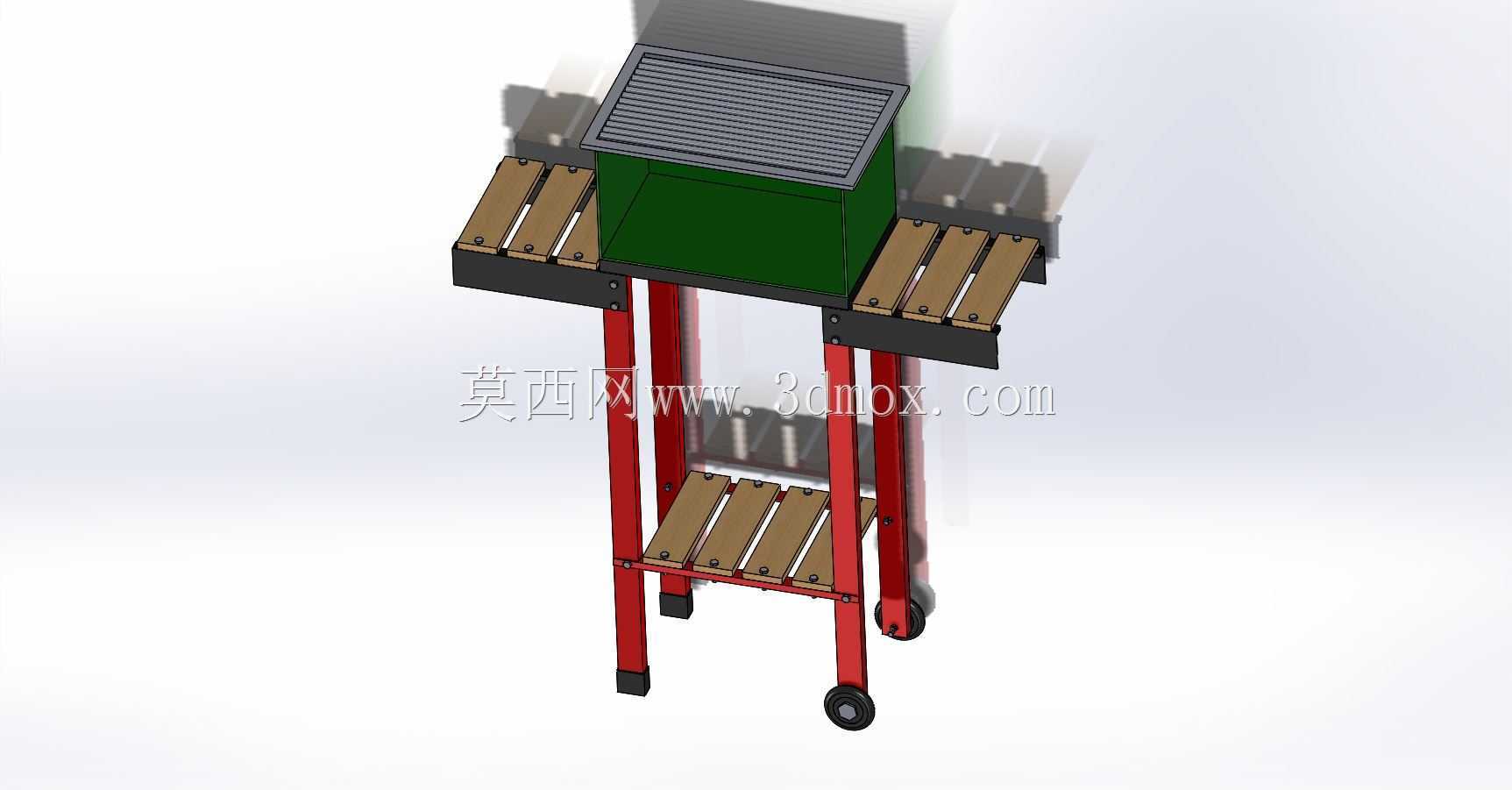

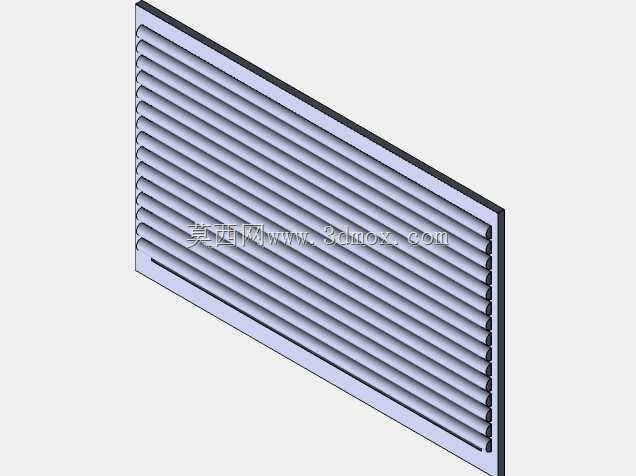

　　这款移动式烤肉推车的三维结构，围绕户外聚餐、门店外摆、庭院烧烤等高频使用场景展开。设备核心由上部炭烤腔体、双侧折叠置物板、红色金属支撑框架、下层置物栅格以及底部脚轮组成，整体把烧烤操作、食材暂存、工具摆放和短距离移动整合在同一台车上。烤腔位于设备上部居中位置，采用箱式封闭结构，顶面布置条状烤网，下方形成容纳木炭的燃烧空间。绿色侧板与金属边框构成相对独立的热源区，既限制炭火外露，也便于集中热量向上传递。烤网栅条间距经过排布，可在支撑肉块、蔬菜、海鲜的同时让油脂向下滴落，减少直接接触明火产生的大量油烟。腔体四周预留的边框可作为烤盘、烤网或防尘盖的安装边界，后续更换不同规格烤面时不需要改动主支架。两侧置物台采用木条与黑色托架组合，

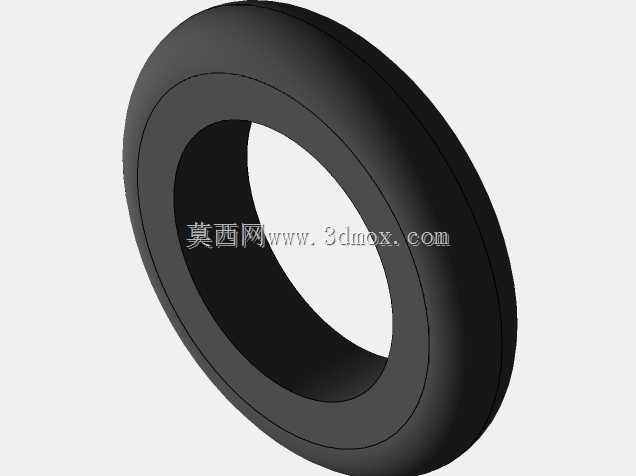

　　展开后位于烤腔左右两侧，高度接近操作面，适合放置餐盘、调料、夹子、刷子和待烤食材。木条表面形成隔热接触面，黑色金属托架承担主要载荷，并通过支架与立柱连接，在不使用时可向下收折，降低设备整体占地宽度。支撑框架采用立式腿架结构，四根红色立柱承担竖向载荷，横向杆件在中部和底部分别形成连接，使推车在推动、翻转食材或侧向取物时保持稳定。前腿底部设置固定防滑脚垫，后腿配置小脚轮，这种两轮加两支脚的布置适合短距离移位：抬起无轮一侧即可推行，到位后四脚同时接触地面，避免烧烤过程中设备滑动。下层栅格位于框架中部偏下位置，与上部烤腔保持足够距离，可用于存放木炭、引火物、备用盘或清洁工具。栅格采用板条式结构，既减轻自重，也能让洒落的炭灰、碎屑直接落下，

　　便于清理。框架上的连接孔位、横梁位置和脚轮安装座均按装配关系建模，方便在结构评审时检查木条、金属架、烤腔和脚轮之间的干涉情况。从外形边界看，设备上部以烤腔为最大宽度基准，置物台展开后横向尺寸明显增加，因此在门店通道、庭院门廊或车尾箱收纳场景中，需要优先确认折叠状态下的通行宽度；竖向高度则以人体站立操作为依据，烤网位置避免过低导致弯腰操作，也不过高影响翻烤发力。该结构没有复杂传动部件，设计重点在于热区隔离、承重稳定、移动便利和置物扩展，适合作为户外烧烤器具、商用外摆餐车及休闲餐饮设备的结构参考。
