66L塞西尔片式铰接支撑座结构件

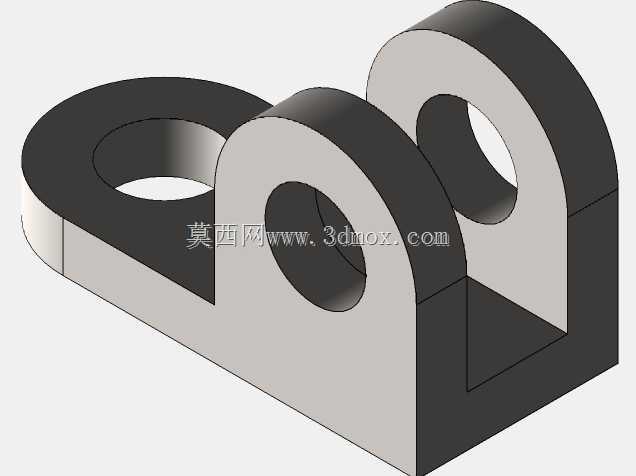

　　该零件属于典型的双耳式铰接支撑结构，整体由底部矩形安装基体与上方三个带孔立耳组合而成。立耳顶部采用半圆弧过渡，中心开设同轴通孔，用于穿装销轴或螺栓，实现与外部连杆、摆臂或检测元件的转动连接。底部平直基面可贴合设备安装板，孔位布局便于紧固件锁紧，在承受径向载荷时能够把力分散到较大接触面上，降低局部压溃风险。

　　从实际使用角度看，这类构件常见于轻载传动机构、传感器安装支架、夹具定位组件以及教学实训台。三个耳片形成两组铰接间隙，可分别连接不同动作件，使相邻部件在限定角度内摆动；也可在中间耳片处加装隔套，调整轴向间隙并避免销轴窜动。由于耳片间距、孔径和底面高度直接决定回转中心位置，建模时需要优先保证孔轴线平行度和底面平面度，否则装配后会出现卡滞、偏磨或销轴受力不均。

　　结构设计上，圆弧顶与直壁相接处保留了连续实体，没有采用尖锐转角，能够缓解应力集中；立耳厚度与底板宽度形成较稳定的支撑比例，适合承受垂直底板方向的摆动力。若用于频繁摆动工况，可在孔内加装衬套，把磨损集中在可更换件上；若用于静态定位，则可通过铰孔提高孔壁尺寸一致性。底板长度决定安装边界，耳片外圆高度决定上部回转包络，三维布局时应同步核对相邻杆件的运动轨迹，避免极限摆角下发生干涉。

　　建模过程可先绘制底板截面并拉伸，再叠加三个立耳实体，通过同轴孔切除形成铰接通道。圆角与倒角应在主体完成后添加，以免过早约束草图；孔边倒角可引导销轴装入，底边倒角则能避开安装面毛刺。对于结构练习者，该模型能够训练拉伸、切除、镜像、圆角、孔特征和装配间隙判断等基础技能，也适合作为校验工程图尺寸链、公差配合与运动干涉的简单案例。
