传感器用多孔定位安装垫片结构

　　该零件属于传感器安装链路中的薄型定位垫片，主要用于在支架、壳体或执行机构表面建立稳定的连接界面。实际装配时，它并不直接承担传感功能，而是通过平面贴合和孔位约束，把传感器或相关功能组件固定在预定位置，同时补偿相邻零件之间的微小高度差，避免因接触面不平、加工偏差或装配应力造成的歪斜。

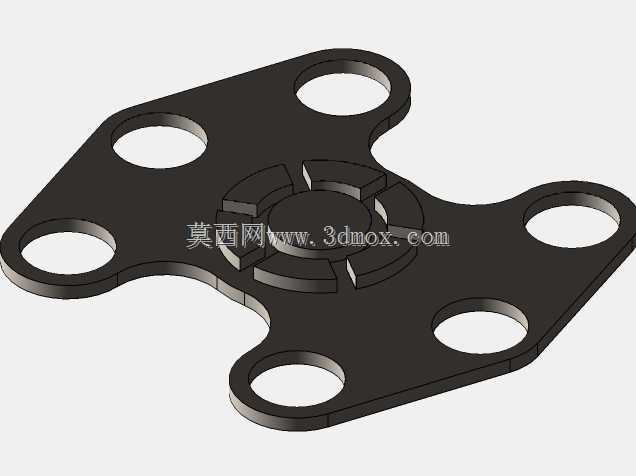

　　从结构上看，零件采用薄板轮廓，主体围绕中心区域展开，外缘按安装方向延伸出多个支耳。每个支耳上设置一个贯通圆孔，用于穿过螺钉或定位销。孔位分布并非简单等距布置，而是结合周边空间、紧固件操作范围以及防错需求形成非对称布局，能够在多型号相近组件之间降低误装概率。中心区域带有分段式凸起和开槽结构，这些特征既可以提高局部刚度，也能为配合件提供周向定位或让位空间，使薄片在受力后不易整体翘曲。

　　设计这类零件时，首先要确认的是安装边界而不是外观造型。外缘支耳需要伸入相邻部件的连接区域，但不能与壳体筋位、接线端子或运动件发生干涉；各孔中心距必须与配合件孔系保持一致，同时预留紧固件头部或套筒的操作空间。板厚选择要兼顾柔性补偿能力和支撑刚性：过薄会在螺钉压紧后产生凹陷，过厚则失去垫片调节意义，并可能改变传感器与被测对象之间的工作距离。

　　在传感器应用场景中，位置稳定性直接影响检测重复性。该垫片通过大面积平面与安装基面接触，可把局部螺钉压紧力分散到更宽区域，减少应力集中。中心开槽结构还能在装配时吸收少量公差，使配合凸台更容易落入预定位置。对于需要频繁拆装或校准的工位，这种多孔支耳形式比单侧悬臂固定更可靠，能够降低反复拧紧后片体转动的风险。

　　建模过程应优先建立孔位中心和基准面，再按外轮廓、支耳、中心凸台和开槽顺序推进。所有贯通孔需保持轴线垂直于主安装面，边缘倒角不宜过大，以免减小有效承压面积。若后续进入量产，该结构适合采用冲压或激光切割后精加工关键孔位的方式，平面度和孔位一致性将直接决定传感器装配后的重复定位效果。
