多孔异形传动连接支架结构设计

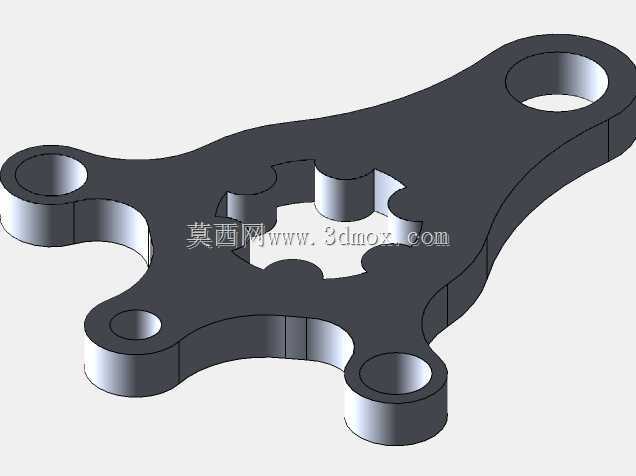

　　这类异形多孔连接板件，常见于中小载荷的传动定位机构中，既可以作为传感器安装转接支架，也能在轻工设备、小型自动化产线的执行端承担扭矩传递与位置固定作用。板体中部采用带内凹卡位的异形孔，能够直接卡入对应外形的轴头或定位凸台，避免周向转动，相比普通平键连接，这种型面配合在小空间内可传递更稳定的扭矩，同时降低装配时的找正难度。板件向外延伸出五处带沉孔的安装耳，沉孔设计可让紧固件头部完全埋入板件表面，不会在装配后形成凸起干涉，相邻耳位的孔距经过匹配校核，可适配不同规格的外接摆臂、拉杆或者传感元件固定座。从结构受力角度看，板件轮廓并非随意生成，外伸臂的宽度随受力方向逐步过渡，在孔位周边保留足够的壁厚余量，既不会因截面突变产生应力集中，

　　也能在满足刚性的前提下控制整体重量。实际选型时，要先确认中部异形孔的配合边界，其型面尺寸需与对接轴头的公差带匹配，过松会导致传动回程间隙，过紧则会造成装配压装困难甚至板件变形。五个安装孔的中心距构成安装边界，布局覆盖不同角度的外接需求，部分耳位沿长轴方向延伸，可适配跨距更大的连杆连接，短臂侧的孔位则适合安装接近开关、行程触发片等检测元件。建模过程中，先以中部异形配合孔为基准定位，再向外绘制各安装耳的轮廓，所有转角处均设置圆弧过渡，避免线切割或铣削加工时出现应力开裂隐患。板厚方向的尺寸要结合承载扭矩核算，若用于频繁往复摆动的机构，可适当增加板厚或选用强度更高的合金材料；若仅作为静态传感器转接板，则可在满足安装刚性的前提下适当减薄。

　　这类零件的装配面要求平整，沉孔深度需与所选螺钉头部高度匹配，保证锁紧后板面与安装基准面完全贴合，不会出现局部翘曲。在设备维护场景中，这种一体成型的板件比多件拼接的支架更易拆装，更换时无需反复调整同轴度，中部型面的自定位特性可大幅缩短停机更换时间。
