多孔矩形镂空传感器安装固定板

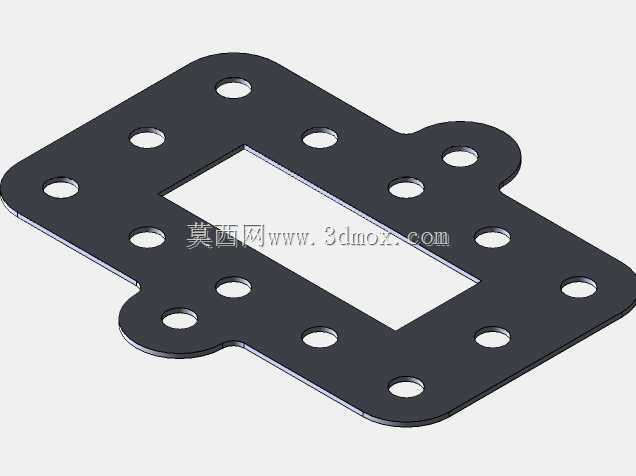

　　该零件为典型的薄板类安装固定结构，整体采用平板式钣金成型思路，主体轮廓近似矩形，四个边角向外延伸出带安装孔的凸耳，中部开设大尺寸矩形镂空窗口，板面沿镂空窗口四周均匀分布多组圆形通孔。从实际设备装配角度来看，这类板件多用于传感器、小型气动元件或电气模组的承载与转接，中部镂空既可以避让元件本体的突出结构，也能为接线、散热或对位观察留出操作空间，避免整块封闭板材带来的装配干涉问题。板上的孔位采用规则排布方式，能够适配多种孔距的标准件安装需求，在小范围调整元件位置时无需重新加工底板，可直接通过不同孔位组合完成固定。边角凸耳的设置将主要安装受力点外移，使中部承载区域受力更均匀，同时也能减少板材与安装基面的接触面积，

　　降低基面平面度误差对装配精度的影响。在结构设计阶段，这类零件通常优先考虑安装边界与外围设备的干涉关系：板厚方向尺寸较小，适合布置在空间紧凑的设备层板之间；外轮廓尺寸需要匹配安装仓体内壁的预留空间，凸耳位置则要对应基座上已有的螺柱或螺纹孔。孔位设计时需兼顾螺栓穿过空间与扳手操作余量，避免孔距边缘过近导致紧固时板材变形。矩形镂空的长宽尺寸需根据被安装元件的主体外形确定，单边留出适当间隙以补偿加工与装配累积误差，同时保证元件定位后不会与镂空边缘发生硬接触。板面的多孔布局不仅服务于当前元件，也为后续加装小型支架、线槽或辅助检测片预留了扩展位置，提升了板件的通用适配能力。从工艺实现角度，

　　该结构可通过激光切割或数控冲压一次完成外轮廓与所有孔位加工，再经简单去毛刺处理即可使用，无需复杂折弯或焊接工序，加工成本低且一致性容易保证。在自动化产线、检测工装、小型包装设备以及实验台架中，这类多孔安装板常作为底层转接件使用，它不直接参与设备的主运动传动，却承担着定位、支撑和隔层安装的作用，其孔位精度与平面度会直接影响上部传感器的检测稳定性。设计过程中需要重点关注孔位相对位置公差，以及镂空边缘到相邻孔边的最小距离，防止紧固时孔位周边出现应力集中。对于需要频繁更换元件的工位，这种规则阵列孔板还能缩短换型调整时间，技术人员只需选择对应孔位即可完成不同规格元件的固定，无需单独制作专用安装板，整体实用性较强。
