四孔异形安装固定连接钣金片

　　该零件属于典型的薄型安装连接片，整体采用平板式钣金结构，主要用于两个部件之间的位置过渡、间距补偿或安装面转接。零件本体没有复杂的折弯、加强筋或凸台，结构简洁，受力路径直接，适合在空间受限、需要轻量化固定的场合使用。从外形上看，板片轮廓并非规则矩形，而是根据相邻部件的避让关系做了切角和端部收窄处理，能够在保证连接强度的同时减少与周边结构的干涉。四个安装孔分布在板片的不同端部区域，孔位中心距决定了它的实际安装边界。设计时需要重点控制孔位之间的相对位置，因为这类零件通常依靠螺栓或销钉完成定位，一旦孔距偏差累积，装配时就会出现孔位错边、紧固件无法穿入或装配后产生附加应力的问题。板片边缘到孔壁的距离也需要保留足够余量，避免冲压加工后孔口变形，

　　或者在受拉时出现局部撕裂。从使用场景看，这类连接片常见于机架内部附件固定、传感器支架转接、小型机构安装面调整以及设备外壳内侧的辅助连接。它本身不承担大载荷传动任务，更多起到确定安装位置、传递较小紧固力和限制相对位移的作用。若用于振动较明显的设备，可在板片与被连接件之间增加垫圈或减振垫，以降低孔边局部压损和松动风险。结构建模时，应先确定基准面和主安装孔，再依据外轮廓边界绘制草图。由于零件为等厚薄板，采用拉伸或钣金方式均可完成；若后续需要展开下料或生成冲压工艺图，优先按钣金特征建立模型更合适。四个孔建议保持直径一致，便于统一紧固件规格。轮廓转角处应根据加工方式设置合理圆角，既有利于板材冲切，也能减少应力集中。

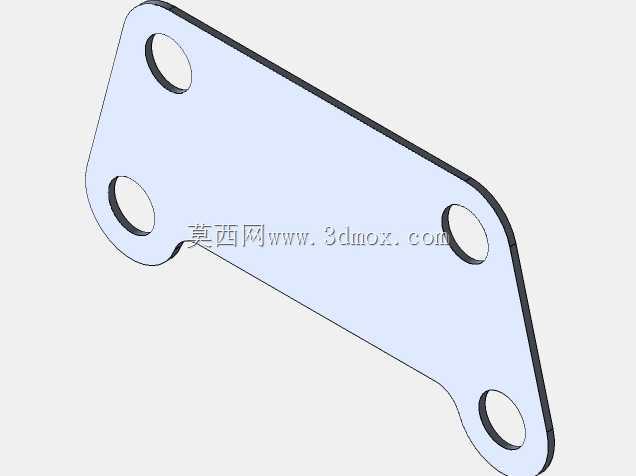

　　端部异形区域不是单纯的造型处理，而是为了避开邻近零件轮廓、螺钉头或走线空间，因此在改型时不能随意加宽，否则可能影响整机装配。实际选型中，需要结合被连接件的安装面尺寸、螺栓规格、允许板厚和所需跨距来判断该件是否适用。若跨距过大而板厚偏薄，紧固后板片可能出现翘曲；若孔位过于靠近边缘，则会削弱承载能力。该模型直观呈现了四孔连接片的轮廓关系、孔位布置和安装边界，可用于小型固定机构设计、支架转接方案校核以及类似钣金连接件的结构参考。
