带径向孔与扁位的精密金属套筒

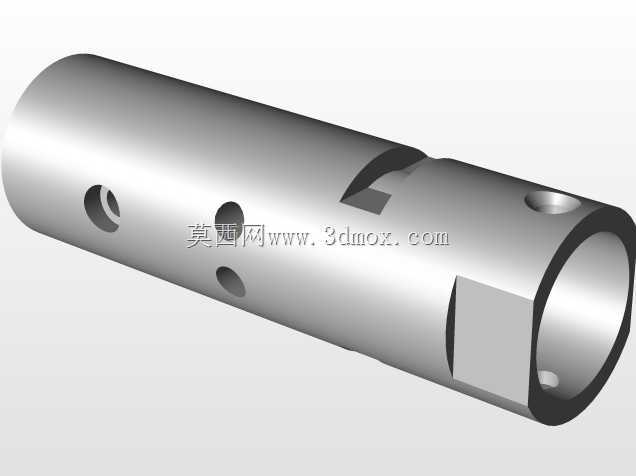

　　该零件为典型的中空圆柱类结构件，主体采用回转体构型，内部贯通孔用于容纳轴杆、流体通道或传感元件，外部圆柱面则承担与配合件的定位、导向及支撑作用。从结构布局看，筒壁上分布有多个不同直径的径向通孔，这些孔既可作为销钉定位孔、螺钉锁紧孔，也可作为流体进出孔或传感器引线通道，满足多工况下的连接与介质传输需求。端部一侧加工出的平面扁位，主要用于与扳手、锁紧块或带D形孔的传动件配合，防止装配后发生周向转动，提升扭矩传递的可靠性。在实际设备中，这类套筒常出现在气动回路、液压控制阀组、检测夹具及自动化输送机构中，作为阀芯导向套、传感器安装座或传动轴隔套使用。其壁厚经过均匀化处理，在保证整体刚性的同时控制了零件重量，避免因壁厚突变导致的应力集中。

　　建模时以中心轴线为基准建立回转特征，再通过拉伸切除完成径向孔与端部扁位，孔位之间的角度和轴向距离直接决定装配后销钉、管路或接线的相对位置。端部倒角与孔口去毛刺结构虽小，却能减少装配划伤并改善应力分布。外圆表面需要与安装孔形成小间隙或过渡配合，因此圆柱度和同轴度是关键控制指标；内孔则根据用途选择H7或更宽松的公差，以兼顾导向精度与装配便利性。扁位到中心的尺寸决定防转接触面的有效深度，过浅会造成打滑，过深则削弱端部强度。径向孔与内孔相交处形成的交叉孔，在加工和去毛刺时需要特别处理，以免残留切屑影响后续装配或流体清洁度。对于用于检测场景的套筒，孔位还可用于固定探头、调整检测距离或布置气路，使传感器能够稳定伸入被测位置。

　　整体结构没有复杂曲面，却对尺寸链、孔位一致性和配合边界提出明确要求。设计阶段需要同时考虑轴向安装空间、相邻零件避让以及锁紧件操作空间，确保装入设备后不会与周边结构发生干涉。端部开口与内孔的衔接区域承担主要接触载荷，适当的圆角过渡能够延长疲劳寿命。该模型完整呈现了从主体回转、孔系布置到防转扁位的结构关系，可直接用于结构校核、装配模拟、工装设计或加工工艺规划，帮助工程师在选型阶段判断其是否满足导向、连接、固定及介质导通等复合功能需求。
