索波特德斯利桑特传感安装支座结构

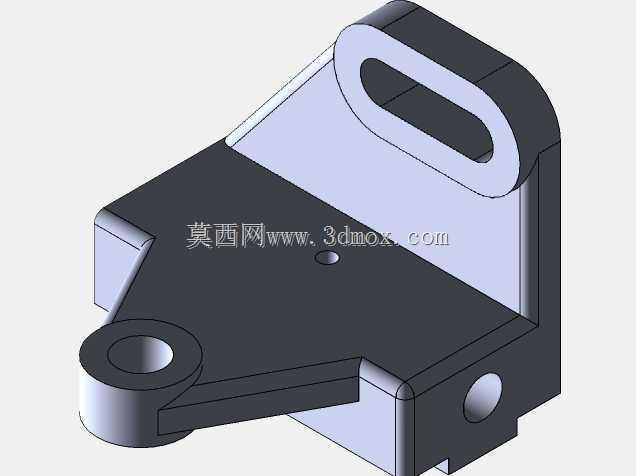

　　该零件属于传感检测单元的支撑安装构件，常见于轻工装配线、物料分拣工位以及小型专用工装的定位检测环节，作用是为接近式或光电类传感元件提供稳定的安装基准，同时通过自身结构抵消设备运行中的小幅振动，避免检测信号出现漂移。从结构布局来看，零件主体采用近似L形的折板构型，底板承担主要承载与定位功能，立板向上延伸并开设长圆形调节槽，可在装配时沿槽长方向微调传感器的前后位置，适配不同被测工件的检测距离要求。底板前端设置带通孔的凸台，用于穿入紧固螺钉完成主定位，侧立面额外预留一个横向光孔，可作为辅助锁附点或安装侧向定位销，在空间受限的安装位中提升固定可靠性。底板平面中部的小孔可用于安装定位销，保证零件重复拆装后的位置一致性，减少二次校准工作量。

　　设计过程中优先考虑了安装边界的适配性，底板轮廓做了切角处理，能够避开相邻机架的焊缝与凸起筋位，立板顶部的环形凸缘围绕长槽设置，既增强了槽口局部的刚性，也为紧固件提供了平整的压紧面，避免锁紧时槽口边缘出现应力集中。零件各转角处均设置了合理的铸造或机加工圆角，降低应力集中系数，壁厚分布尽量均匀，减少成型过程中的变形风险。实际选型时，需要结合安装面的平面度、传感器的外径与检测行程，确认长槽的调节范围是否覆盖所需的位置区间，同时核对底板凸台孔位与机架预留孔的中心距，保证装配时无需额外扩孔或修配。该支座的结构形式也可迁移用于小型气动元件、行程开关的安装，在紧凑型自动化设备中能够有效节省安装空间，减少单独设计专用支架的工作量。
