叉形铰接拨叉传动支撑构件

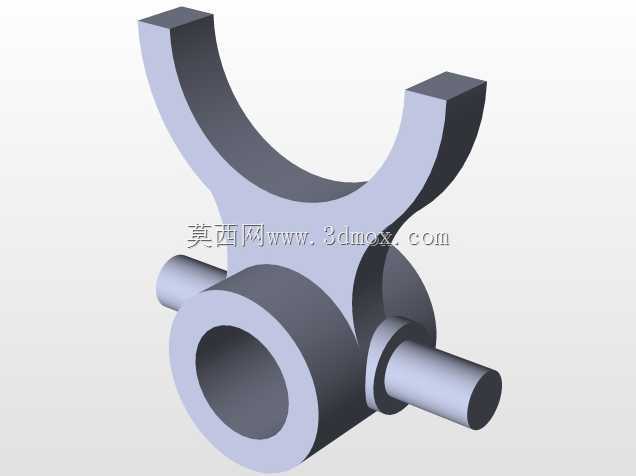

　　该构件属于传动执行类支撑零件，常见于需要周向拨动、角度限位或轴系联动的机构中，例如换挡机构、离合拨叉组件、仪器仪表内部的联动托架，以及小型专用设备的行程切换单元。其上部叉形开口用于卡接被拨动的轴套或滑块，工作时随转轴小幅摆动，将回转输入转化为直线或摆角位移；下部同轴孔则承担主铰接定位功能，两侧伸出的短轴可作为辅助支撑、滚轮安装位或复位弹簧挂点。从结构布局看，设计优先保证铰接孔与叉口工作面的位置精度。下部筒状基体提供足够的壁厚与接触长度，使销轴在反复摆动中不易出现偏磨；叉臂从基体向上延伸并形成半环抱开口，开口弧度与被夹持件外径匹配，既保证传力接触面积，又预留装配间隙，避免运动卡滞。两侧短轴与主孔保持同轴，可在支架槽内形成双侧支撑，

　　降低悬臂带来的侧向弯矩。建模时需重点控制几处边界：主铰接孔内径与销轴采用间隙配合，孔端可根据工况设置倒角或沉台，方便压入衬套；叉口内弧面的中心相对主孔中心有固定中心距，该尺寸直接决定拨叉的摆动行程与输出位移，是机构校核的核心尺寸；叉臂外侧与相邻壳体之间需预留摆动间隙，防止极限位置发生磕碰；两侧短轴的轴肩端面可作为轴向定位面，其伸出长度需匹配支架侧板厚度与卡簧或挡圈的安装空间。实际应用中，这类零件常承受周期性接触载荷，叉口根部与筒体过渡区是应力集中位置，因此圆角过渡不能省略。若用于频繁换挡或往复拨动场景，可在叉口内弧面增加淬火衬层或镶嵌耐磨衬垫，基体选用具备一定韧性的结构钢，兼顾刚度与抗冲击能力。装配时先将主孔穿入固定销轴，再把叉口卡入从动件环槽，最后确认两侧短轴在导向槽内运动无干涉，全程摆动应平顺无死点。
