传感器配套U型折弯安装固定支架

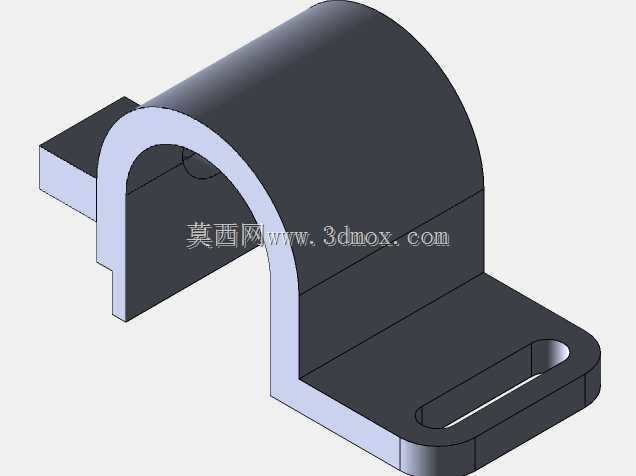

　　该零件为传感器配套的U型折弯安装支架，整体采用钣金折弯工艺成型，主体由半圆弧包覆段、侧立支撑板与水平安装底板三部分构成，主要用于工业现场接近开关、光电传感器等检测元件的夹持固定，可适配检测工位中需要将传感器悬空架设在输送线侧边、设备机架立面的安装场景。半圆弧段的内径按照常用圆柱型传感器的外径设计，包覆范围超过半周，能够在不额外增加抱紧箍的情况下限制传感器的径向窜动，装配时可在圆弧内侧增加薄橡胶垫来补偿外径公差，同时吸收设备运行产生的微幅振动，避免检测信号因抖动出现误触发。水平底板上开设的长圆形腰型孔是该支架的核心调节结构，安装时螺栓穿过腰型孔与机架预设的螺纹孔锁紧，腰型孔的长度方向预留了足够的调节余量，

　　现场调试人员可沿孔位方向滑动支架，微调传感器端面与被测工件之间的检测距离，适配不同检测距离规格的传感器，也能补偿机架加工时的孔位偏差，降低安装面的加工精度要求。侧立支撑板连接圆弧段与底板，折弯处采用了等半径圆角过渡，既避免钣金折弯时出现应力开裂，也能减少尖角对装配人员的划伤风险，支撑板的高度经过匹配设计，可让传感器的检测轴线对准常规输送线上工件的通行高度，不需要额外增加垫高块。从安装边界来看，支架整体占用空间紧凑，底板的长宽尺寸适配常见的铝型材槽位安装，圆弧段向上凸起，不会与下方输送的工件发生运动干涉，侧边突出的小凸台可作为辅助定位面，贴紧机架立面后即可快速确定支架的安装朝向，减少现场调试的对位时间。结构设计上没有多余的复杂特征，

　　所有折弯边均保持等壁厚，适合采用钣金冲压、折弯工序批量加工，也可通过三维软件直接展开得到平板落料轮廓，直接导入激光切割设备完成下料，后续仅需一次折弯即可成型，加工工序短，制造成本低。在实际设备布局中，这类支架常被用在自动化流水线的工件到位检测、工位计数、物料有无判断环节，相比一体式铸造的传感器支座，钣金折弯支架自重更轻，拆装调整更加便捷，同时结构刚性足以满足常规工业环境的使用需求，长期运行下不会因轻微碰撞出现明显变形，可稳定维持传感器的检测位置。
