目镜测量仪铰接支撑固定座结构

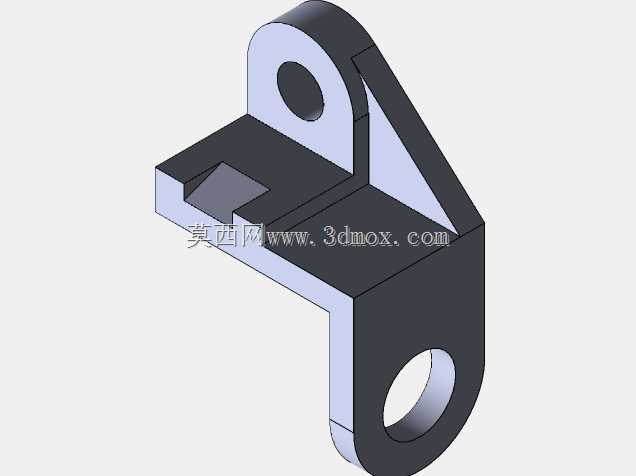

　　该支撑件为目镜测量仪光路与镜筒调节机构的核心承载零件，整体采用L型折弯式主体布局，通过竖直立板与水平承载面形成正交安装基准，可直接固定在测量仪的滑移台或基座立面上，为目镜筒的俯仰转动提供稳定的铰接支点。零件上部立板开设同轴铰接孔，用于穿入转轴连接目镜摆动架，下部水平段预留的大直径通孔可作为镜筒避让或调节螺杆穿装通道，侧面增设的三角形加强筋连接立板与水平底板，抵消目镜转动时产生的倾覆力矩，避免长期使用后支撑面出现形变偏移。

　　从实际装配边界来看，该零件的水平底板可贴合设备安装面完成锁附，上部铰接孔的轴线与底板安装面保持严格平行，保证目镜转动时的光轴同轴度，底板上预留的定位缺口可配合销钉完成快速对位，减少装配时的调校工作量。这类支撑结构常见于工具显微镜、光学分度头、目视测量设备的镜组调节单元，除光学测量场景外，也可移植到小型工装的翻转定位机构、检测台的角度调节支座中，作为通用铰接支撑件使用。

　　建模过程中优先以安装面为基准搭建草图，先拉伸形成主体折弯轮廓，再对铰接部位做加厚处理，加强筋与主体的交接处做圆角过渡，既避免应力集中，也符合常规机加工或钣金折弯的工艺要求。两个安装孔的孔位公差需匹配对应转轴与紧固件的配合等级，孔口可根据装配需求做倒角处理，去除加工毛刺。零件整体结构紧凑，没有冗余的外凸结构，在狭小的设备内腔中也能完成布置，承载时受力路径从上部铰接孔沿立板传递至加强筋，再分散到整个水平安装面，受力分布合理，能在频繁的角度调节操作下保持结构刚性，不会因夹持或转动外力出现孔位松动、基准偏移的问题，保障目镜测量时的位置稳定性。
