工业传感配套控制量规壳体结构

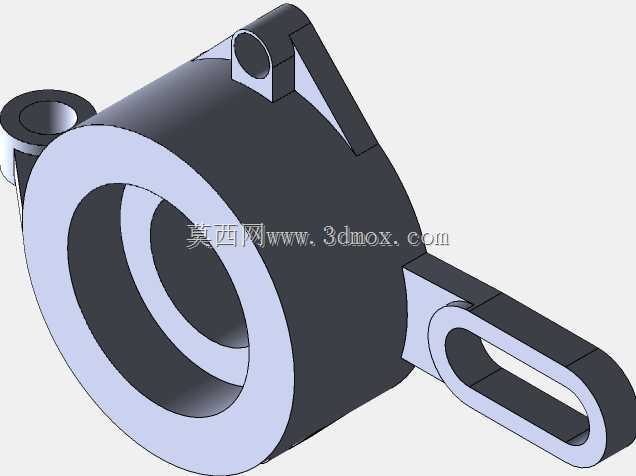

　　这套控制量规的壳体结构，核心服务于工业现场传感检测回路的信号变送与点位限位场景，在自动化产线的位置校验、工件尺寸阈值判定、工位动作触发环节都能适配。主体采用大直径中空环形腔体作为核心容纳空间，腔体内部可嵌入感应线圈、信号处理电路板或接触式触发顶杆组件，中空通道允许被测轴件、导杆直接贯穿，实现非接触式的周向位置检测，也可容纳弹性复位结构，保障检测动作完成后内部构件自动归位。

　　从安装边界来看，环形主体侧向延伸出带长圆孔的悬臂安装耳，长圆孔的设计预留了至少15mm的安装调节余量，现场装配时可根据机架的实际孔位偏差微调固定位置，降低配套机架的加工精度要求；环形主体顶部还设置了带通孔的凸台，既可以作为线缆走线的出线座，也能穿入定位销实现周向防转，避免设备运行振动导致量规偏转、检测基准偏移。另一侧的小直径同轴凸台可作为导向配合段，与机架上的预制孔形成间隙配合，装配时直接插入即可完成初步定位，再锁紧悬臂耳的固定螺栓，整个安装过程无需额外工装对位。

　　结构设计上做了多处工艺优化：环形腔体的壁厚保持均匀过渡，避免注塑或铸造成型时出现缩痕、内部应力集中问题；所有棱边都做了R2-R3的圆角处理，既减少搬运装配时的锐边划伤风险，也能降低应力集中系数，提升构件在振动工况下的结构强度。悬臂耳与环形主体的衔接处设置了三角形加强筋，可抵消检测动作中悬臂受到的侧向弯矩，避免长期受力后出现连接断裂。

　　实际选型应用中，该结构可直接配套光电式、电感式传感元件，中空通道的内径适配常规工业导杆的直径范围，安装耳的厚度适配M6-M8规格的固定螺栓，整体外形紧凑，可直接嵌入工装夹具、输送线限位工位、机床辅机的检测点位，不需要额外设计转接支架。建模过程中完整还原了各配合面的尺寸公差预留，腔体内部的安装柱位、卡扣槽都对应常规传感组件的安装尺寸，结构工程师可直接在此基础上调整内部安装位，适配不同参数的检测元件，大幅缩短专用检测量规的开发周期。
