埃斯帕拉戈岛异形连接支座结构设计

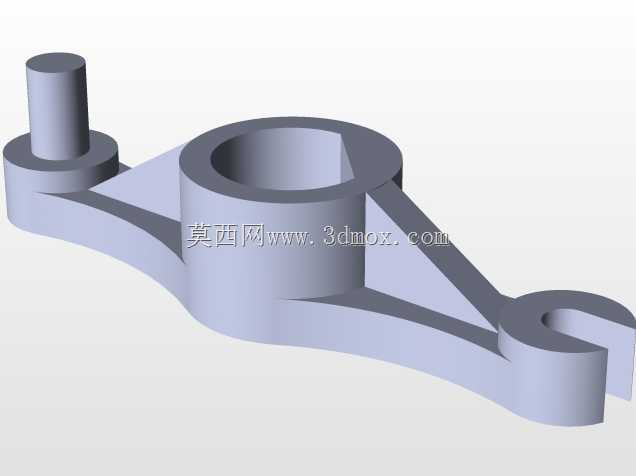

　　该构件属于小型铰接式连接支座，整体采用一体化铸造型腔思路完成结构布局，三个功能端通过变截面筋板平滑衔接，没有多余的装饰性曲面，所有轮廓均服务于装配与受力传递。左端为带同轴凸台的圆柱定位端，中心立轴用于穿装销轴或定位轴，底部圆盘承担轴向贴合与径向限位，安装时可直接嵌入对应基座的沉孔内，限制构件整体的水平窜动；中部为大直径通孔筒座，孔壁预留均匀壁厚，既可以作为旋转副的轴套容纳腔，也可穿装紧固螺栓实现跨距锁紧，筒座外壁与筋板交接处做了圆弧过渡，避免应力集中在长期交变载荷下产生裂纹。右端为开口叉形耳座，开槽宽度适配配套连杆的端部厚度，两侧同轴孔用于穿装铰接销，实现与被连接件的相对摆动。从安装边界来看，

　　三个功能端的中心距决定了构件在设备内的占位，横向总跨度覆盖小行程连杆机构的布置需求，竖向高度以中部筒座为最高点，左端立轴略高于筒座顶面，右端耳座高度最低，整体错落的轮廓可在紧凑空间内避让周边管线与相邻零件。筋板采用下宽上窄的变厚度设计，在不显著增加整体重量的前提下，提升了三个端点之间的抗弯与抗扭刚度，即使承受偏载力矩，也能将力流顺畅分散到各安装贴合面。这类构件常见于轻工自动化设备的连杆传动单元、检测仪器的夹具摆臂以及小型专用设备的定位支撑机构中，工作时主要承担铰接牵引、角度限位与跨距连接的作用。建模过程中需重点保证三处孔系的同轴度与位置度，尤其是右端耳座的两侧销孔，若同轴度偏差过大，装配后会出现销轴卡滞、摆动阻力不均的问题；

　　中部筒座的端面与左端定位圆盘的底面需保持平行，否则锁紧后会产生附加内应力。开口耳座的槽口边缘做了微小倒角，既去除加工毛刺，也便于装配时引导连杆进入；各外轮廓转角均采用工艺圆角，适配铸造或数控铣削的加工要求，避免尖角处出现应力开裂。构件的壁厚分布均匀，没有局部厚大断面，可降低成型过程中的缩松风险，若采用金属件加工，可直接选用棒料铣削成型，若用于轻量化场景，也可替换为工程塑料通过注塑完成批量生产。
