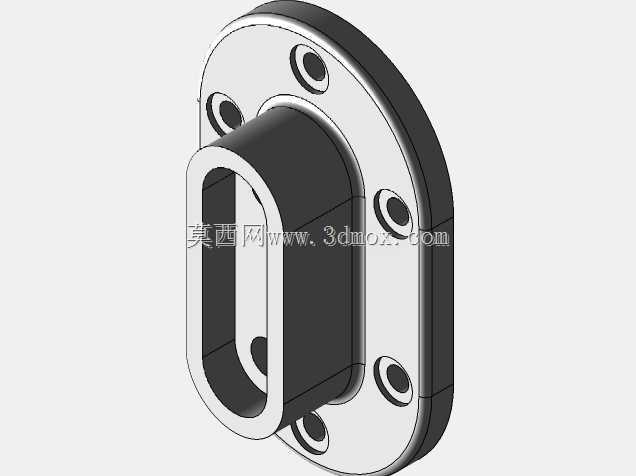

腰形法兰式传感器安装基座结构

　　该零件属于传感检测系统中的安装支撑构件，主要用于工业现场接近开关、光电传感器或小型检测探头的固定与位置调整。其结构由带安装孔的法兰盘和侧向伸出的腰形导向套筒组成，能够在有限空间内为检测元件提供稳定支撑，并允许传感器沿腰形孔方向进行一定范围内的位置微调，以适应不同被测对象的检测距离要求。法兰盘上均匀分布多个沉头通孔，可通过螺栓直接固定在设备墙板、支架或机加工平面上，保证装配后整体刚性，减少设备运行振动对检测信号稳定性的影响。腰形套筒内部贯通，既可以容纳传感器本体，也能对传感器形成径向约束，避免长期使用中因碰撞或震动产生偏转。从设计思路看，该构件优先考虑安装便利性与检测位置可调性。法兰轮廓采用近似圆角矩形，相比圆形法兰更节省布置空间，

　　适合在密集安装区域使用；套筒与法兰结合处做了加厚过渡，能够降低应力集中，提高支撑部位的抗扭能力。沉头孔设计使螺栓安装后表面平整，不会与周边运动部件发生干涉。对于结构设计人员而言，建模时需要重点控制法兰安装面与套筒轴线的垂直度，否则传感器装入后会出现检测方向偏移；腰形内孔的宽度应与所选传感器外径形成合理间隙，既要保证装配顺畅，又不能因间隙过大造成晃动。安装边界方面，需预留法兰外侧螺栓操作空间，以及套筒前方传感器接线和调节螺母的活动距离；若用于自动化生产线，还应结合被测工件运动轨迹校核检测端面位置，防止误触发或机械碰撞。该类基座常见于输送线定位、物料到位检测、机械手取放料确认以及机床上下料工位，可配合支架完成水平、垂直或倾斜方向的检测布置。
