巴西科雷德拉三孔铰接式机械连接支架

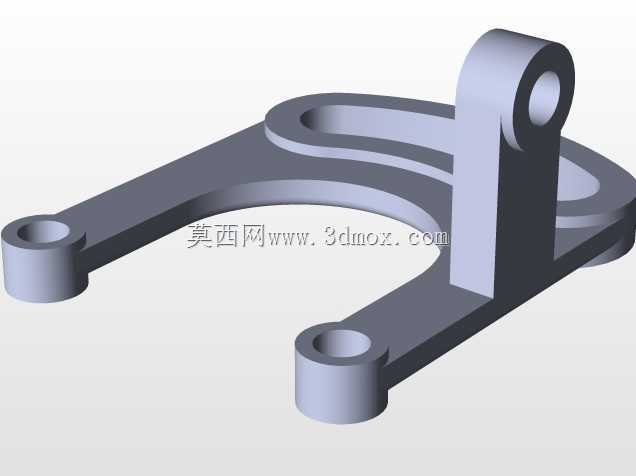

　　该零件属于典型的三支点铰接式连接支架，整体采用扁平弧形臂体与立式铰座一体化成型结构，主要用于在多连杆机构、传动摆臂或检测装置中建立刚性支撑与转动副连接。从结构布局看，零件沿水平方向延伸出两个同轴度要求较高的安装孔位，臂身中部采用大圆弧过渡，既避开相邻运动部件的包络空间，也通过连续截面降低应力集中。竖直方向凸起的圆筒铰座构成主要转动支点，内孔用于穿入销轴或转轴，与摆杆、连杆、摇臂等部件形成可相对转动的铰接关系。两侧低位孔则承担固定或辅助铰接功能，可通过螺栓、销轴与基座、机架或相邻构件连接，使整体在承受横向载荷与扭转载荷时保持稳定。

　　在实际设备中，这类支架常出现在需要把执行动作从一个平面传递到另一平面的位置，例如联动夹紧机构、检测摆杆组件、小型换向连杆以及仪器仪表内部的运动支撑单元。立式铰座的高度决定了转动中心与安装基面之间的距离，设计时需要结合周边杆件长度、摆角范围和极限位置进行校核，避免运动过程中与臂体自身或邻近零件发生干涉。两个水平孔的中心距则直接影响连杆传动比和支点间距，孔位偏差会造成装配后卡滞、销轴偏磨或运动轨迹偏移，因此建模时应将孔中心距、孔轴线平行度以及铰座轴线与底面的垂直度作为关键尺寸控制。

　　外形上，臂体并非等宽直板，而是随受力路径形成弧形轮廓，这种处理能够在减轻重量的同时保留必要的抗弯截面。铰座根部与臂面交接处设置圆角，可缓解交变载荷下的疲劳风险；孔端适当加厚的凸台结构则提高了销轴接触长度和局部承压能力。安装边界方面，需预留销轴装入空间、螺栓扳手空间以及连杆摆动所需的侧向间隙，底面与支撑面贴合区域应保证平整，以减少装配后的附加弯矩。对于三维建模人员而言，该模型适合通过草图绘制三孔中心连线与弧形臂轮廓，再经拉伸、凸台、打孔和圆角完成主体，重点在于准确表达各孔位相对位置、铰座高度以及臂身截面变化，从而为后续工程图、干涉检查和机构运动分析提供可靠基础。
