纳米扫描设备专用角度可调支撑基座

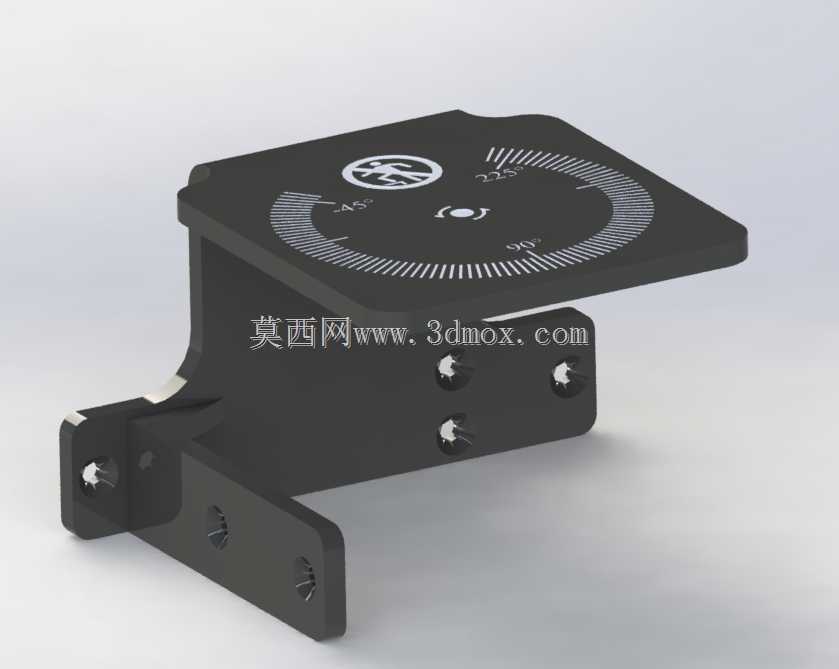

　　在精密光学检测与微纳扫描工位中，扫描探头的安装基准直接决定成像稳定性与重复定位精度。该支撑基座针对Nanosc an3类安全扫描设备的辅助安装需求开发，整体采用L型悬臂承载结构，上方承载板集成环形角度刻度与中心定位标识，可在装配阶段快速完成探头周向角度的粗调与对位，降低反复打表找正的工时消耗。基座立板与底板之间设置加强过渡筋，在控制整体重量的同时提升悬臂端刚性，减少扫描过程中因设备振动引发的图像拖影、采样漂移问题。底板预留多组沉头安装孔与侧向定位孔，既可以通过螺栓固定在标准光学平台或设备铝型材框架上，也能配合定位销实现快换式安装，适配不同产线的工位布局。立板侧面预留的紧固孔用于锁紧角度调节后的承载板，

　　保证长期运行中角度基准不发生偏移。从结构设计思路来看，该件优先保证安装基准面的平面度与孔位同轴度，承载板上表面做精加工处理，避免平面度误差传导至扫描探头；外壳式包覆结构将内部调节机构与安装螺钉隐藏在防护型轮廓内，减少车间粉尘、切削液雾气对调节螺纹的侵蚀，降低后期维护频次。基座整体外形紧凑，悬臂伸出长度经过校核，在满足探头扫描视野要求的前提下，尽可能缩短力臂长度，控制末端挠度在微米级允许范围内。实际选型时，需要核对安装边界：底板孔距需匹配现场安装面的螺孔分布，承载板上方的回转空间要预留探头接线与微调操作余量，侧向锁紧孔的操作空间不能被周边线槽、机架遮挡。该基座可直接用于纳米级扫描工位的探头固定，也可作为同类小型检测设备的通用角度调节支架，在3C电子外观检测、半导体晶圆表面扫描、精密零件形貌测量等场景中，为扫描单元提供稳定、可重复的安装基准，减少因基座刚性不足或定位偏差带来的测量误差。
