带中央导向的405-17无声链轮

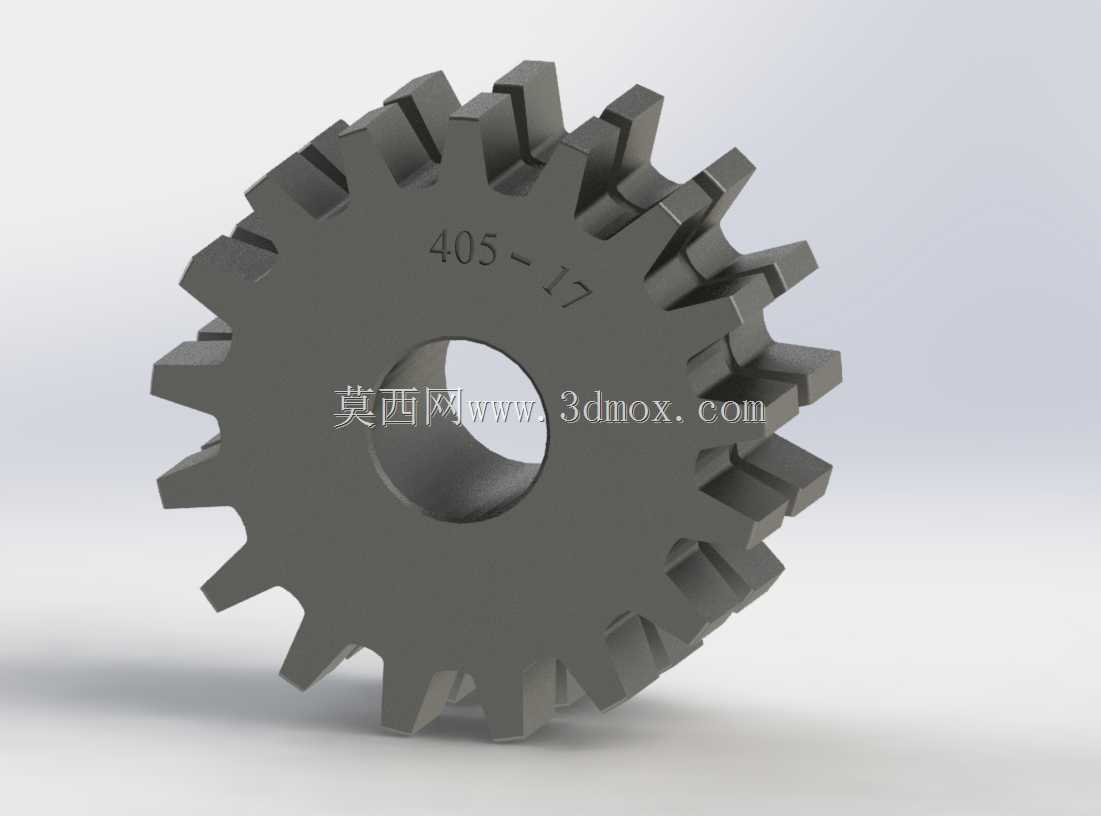

　　这款405-17无声链轮面向低噪声链传动场景，采用17齿结构并在轮体中央设置导向结构，主要用于与静音链条配合，在输送线、自动化装配设备、精密传送机构以及对运行噪声有约束的传动单元中完成动力传递和位置约束。与普通滚子链链轮相比，无声链传动更强调啮合平顺性，轮齿与链板之间的接触过渡需要连续、稳定，因此齿形轮廓、节距位置和导向边界都直接影响链条爬齿、跳齿、偏摆和噪声水平。该模型把这些关键关系集中体现在一个完整轮体上，便于在三维布局阶段校核链条包角、张紧位置以及相邻机架的避让空间。

　　从实际用途看，该链轮并不只是一个孤立的回转零件，而是链传动系统中的定位基准。中央导向装置用于限制链条在宽度方向上的窜动，尤其在多轴间距较长、链条运行速度存在波动或负载方向变化的设备中，导向结构可以降低链板侧向摩擦和脱链风险。轮体中心孔用于安装轴系或轴承组件，孔壁与端面构成装配基准；外圆齿部承担啮合传力，齿槽形状需要与无声链节的进入和退出相匹配。模型保留了齿顶、齿根、导向凸缘和中心安装区域的实体关系，适合在设计中直接用于干涉检查、传动比确认和防护罩尺寸规划。

　　设计思路上，17齿规格在紧凑性与啮合平稳度之间取得平衡。齿数过少会使多边形效应更明显，链条线速度波动和冲击噪声增大；齿数过多则会增大链轮外径，并在相同张紧行程下提高链条跳齿敏感性。405-17这一规格把节圆、齿顶圆和导向凸缘控制在相对紧凑的范围内，适合中轻载传送和定位传动。中央导向并非简单附加凸台，而是与轮齿宽度、链条内导槽以及安装轴线保持同轴关系；若导向面偏心或宽度边界不合理，链条会在运行中持续侧向挤压，反而造成磨损和发热。因此建模时需要同时关注齿面节距、导向外径、轮毂厚度和中心孔同轴度。

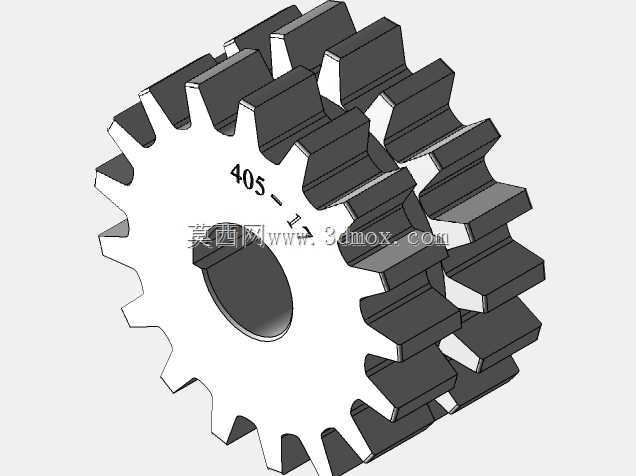

　　在外形尺寸与安装边界方面，该链轮外径由17齿齿顶圆决定，轮缘上的齿块沿周向均匀分布，整体外廓呈对称齿轮状。中心通孔形成轴穿装空间，孔周材料厚度需要满足扭矩传递和键连接或紧定连接的强度要求。中央导向凸缘位于轮体宽度中部，其直径小于齿顶圆但突出于啮合区域，安装时必须确认链条导向槽能够顺利通过，且两侧护板、导轨或机架壁面不会与凸缘发生摩擦。轴向布置时，还应预留链条装配、张紧调节和维护检查所需的手部或工具空间；径向方向则要保证链轮齿顶与罩壳、梁体或输送面之间保留安全间隙。

　　将该模型放入设备总成时，可先以中心孔建立回转轴线，再按链条节距铺设相邻链轮和张紧轮位置。通过三维旋转检查链条进入啮合区时链板与齿面的接触顺序，能够提前发现导向偏置、包角不足或张紧轮位置不当等问题。对于需要低噪声运行的传送带系统，这种带中央导向的无声链轮可以作为主动轮或从动轮使用；在高速轻载工况下，还应结合材料、热处理和润滑方式进一步评估齿面磨损。整体而言，该结构把传力、导向和安装基准整合在同一轮体上，适用于对链条运行稳定性、静音表现和空间边界都有明确要求的机械设计场合。
