GRACO大流量流体压力调节器结构

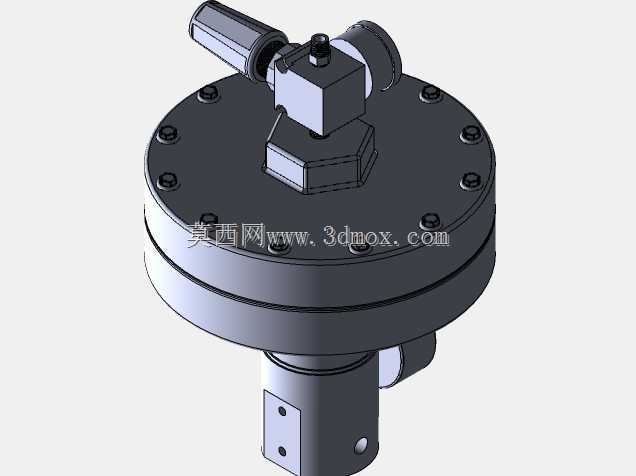

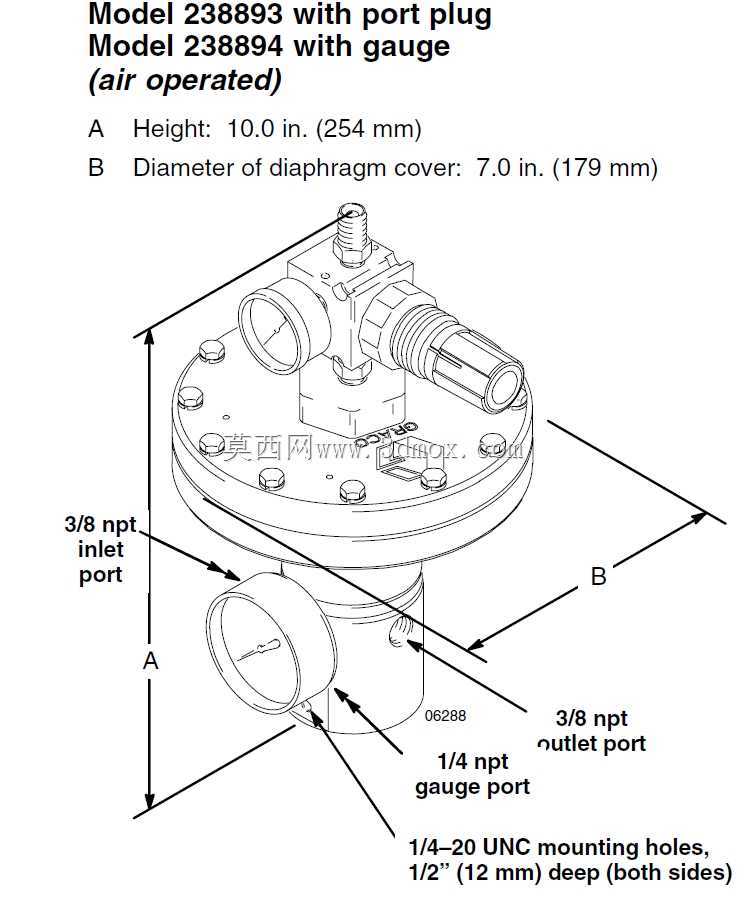

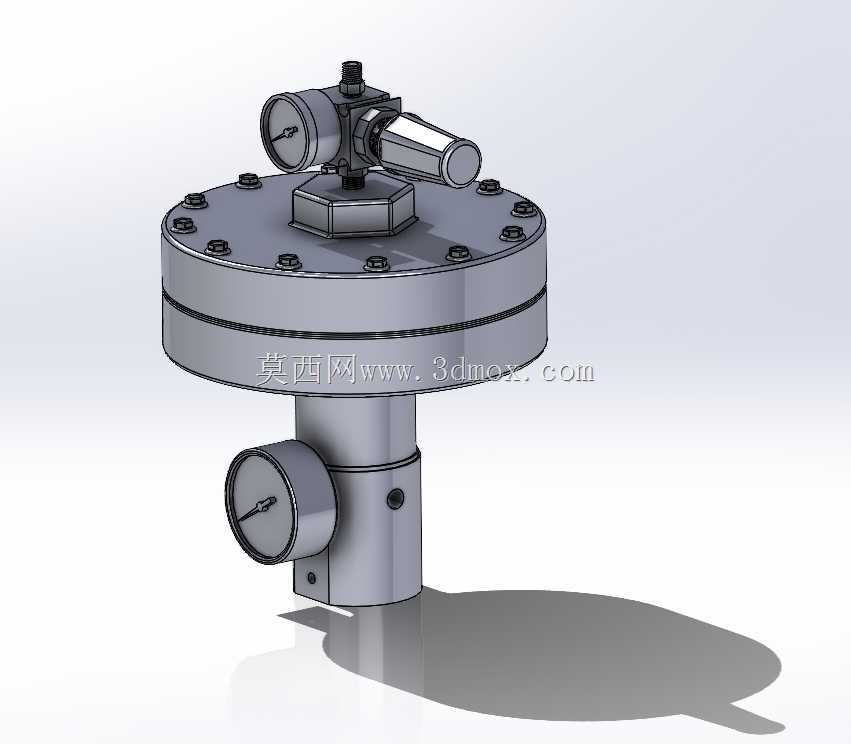

　　在涂装供漆、化工流体输送以及润滑系统的管路设计中，压力调节器是稳定下游压力、保护执行元件的关键部件。该模型对应GRACO 238894规格，采用顶部膜片感应与侧向调压机构组合的结构形式，主体由圆形阀盖、立式阀体和底部接口构成，整体布局紧凑，适合在空间受限的阀岛或墙板上安装。模型完整还原了法兰端面上的螺栓分布、顶部压力表接口、侧向调节手柄以及下部压力表的安装位置，可直接用于设备三维布局中的干涉检查与管路走向校核。从功能上看，这类调节器依靠膜片感应出口压力变化，通过弹簧力与流体压力的平衡自动调节阀口开度，从而在进口压力波动或用气量变化时维持出口压力稳定。顶部圆形端盖采用多螺栓紧固，便于拆解维护膜片与阀芯组件；

　　侧向伸出的调节手柄用于设定弹簧预紧力，操作方向与管路轴线平行，在密集排布的阀组中更便于手动调节。阀体下部预留的压力表接口可实时显示出口压力，顶部另设一只压力表用于监测进口或控制腔压力，双表配置便于现场判断阀件工作状态与堵塞情况。建模时重点处理了各接口的相对位置与外轮廓尺寸，阀体下方的圆柱段构成主要安装边界，侧向手柄与压力表的伸出长度决定了周边所需的操作与检修空间。在实际选型与布置中，需要确认进出口通径、安装孔位以及手柄旋转范围，避免与邻近管路、线槽或机架发生碰撞。该结构对流体中的杂质较为敏感，上游通常配套过滤器使用；膜片材质需根据输送介质的腐蚀性和黏度确定。三维模型保留了螺栓、表座、手柄等细节，能够帮助设计人员在方案阶段完成装配验证、操作空间评估和维护路径规划，也可作为同类调压元件外形库的参考，用于气动控制盘、流体输送设备及自动喷涂线的集成设计。
